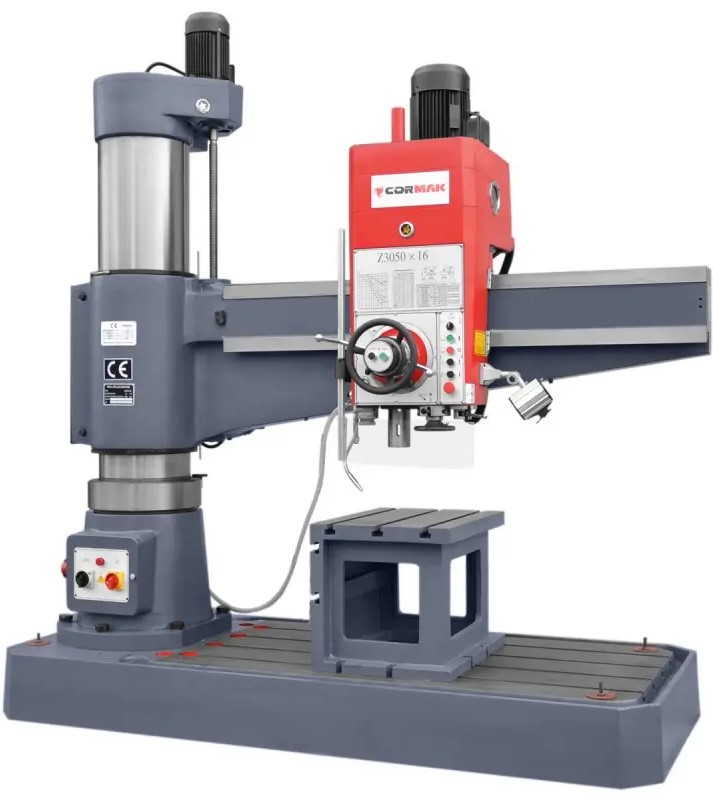

Radiální vrtačka RD1600x50
Kód: 3198Související produkty
Otočný svěrák stroje, doporučen jako základní vybavení pro frézky, vrtačky a hoblovky atd. Díky lehké konstrukci jsou tyto svěráky velmi populární.
Koordinační stůl s křížovým stolem a pracovní plochou z litiny s precizním broušením. Vybavené T-drážkami pro upnutí obrobku. Navrženo pro přesné obrábění, frézování a vrtání s...
Detailní popis produktu
Popis stroje
- Vrtačka určená pro vrtání, řezání závitů a vystružování;
- Omezené vibrace díky použití speciální konstrukce vrtáku - přidaného žebrování se zesílenou litinou
- Olejem mazaná převodovka s broušenými a kalenými převody z vysoce kvalitní ocelové slitiny;
- Velká hmotnost a tuhá konstrukce vrtáku zajišťují stabilitu a provoz bez vibrací;

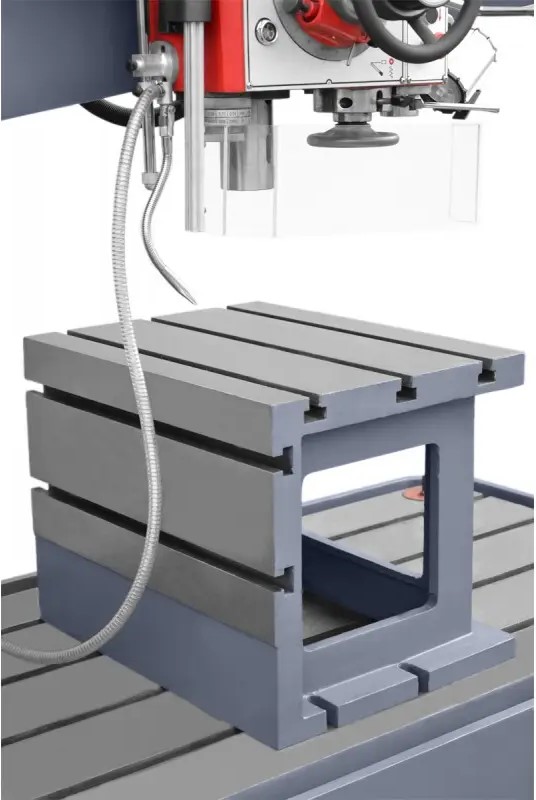

- Kostkový stůl zajišťuje snadné nastavení a plnění obrobku;
- Masivní, leštěný sloup velkého průměru;
- Deska s broušeným dnem, určená pro obrábění větších prvků;
- Nastavení výšky ramene pomocí motoru;
- Ovládací panel umístěný na přední straně vrtačky pro lepší účinnost a ergonomii;
- Mechanické upnutí ruce a hlavy;
- Výška ramene ramene je snadno nastavitelná pomocí zdvihacího motoru;
- Hydraulicky ovládaný posuv a pohon vřetena;
- Hydraulicky poháněný pohon a posuv vřetena;
- Terénní povrch sloupu zajišťuje lehký, volný a přesný pohyb ramene;
- Broušené, kalené vedení výložníku;
- Vrtačka vybavená ručním zámkem hlavy a ramene sloupu;
- Velký rozsah otáček zajišťuje přesné a rychlé zpracování;
TECHNICKÉ PARAMETRY
MAXIMÁLNÍ PRŮMĚR VRTÁNÍ |
50 mm |
VZDÁLENOST OSI VŘETENA K POVRCHU SLOUPCE |
350 - 1 600 mm |
VZDÁLENOST OSI VŘETENA K POVRCHU STOLU |
320 - 1220 mm |
POSUV VŘETENA |
390 mm |
HORIZONTÁLNÍ POHYB VŘETENA |
1250 mm |
VERTIKÁLNÍ POHYB VŘETENA |
590 mm |
KUŽEL VŘETENA |
MT5 |

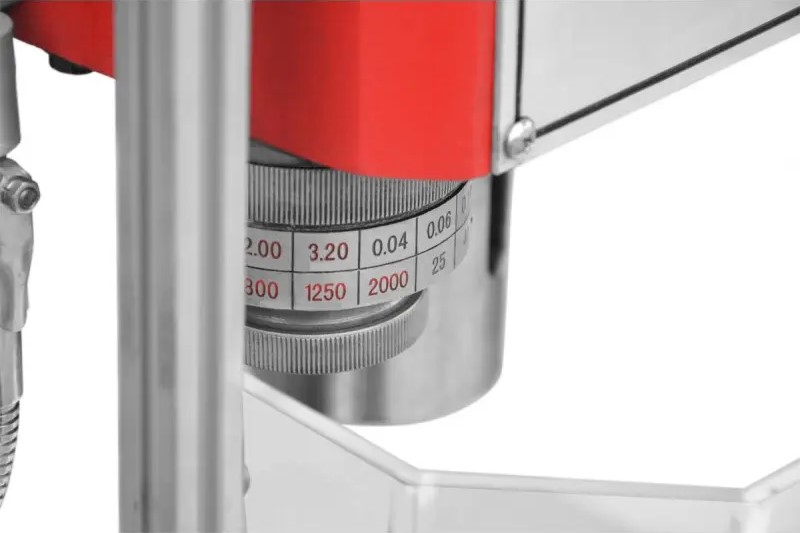

RYCHLOST VŘETENA (16 rychlostí) |
25 - 2 000 ot./min |
ROZSAH POSUVU |
(16) 0,04 - 3,2 mm / ot. |
HLAVNÍ VÝKON MOTORU |
4,0 / 5,5 kW |
VÝKON MOTORU |
1,5 kW |
ROZMĚRY STROJE |
2 500 x 1 070 x 2 840 mm |
HMOTNOST |
3 500 kg |
