Automatická sloupová pásová pila na kov CORMAK H-260SA

Detailní popis produktu

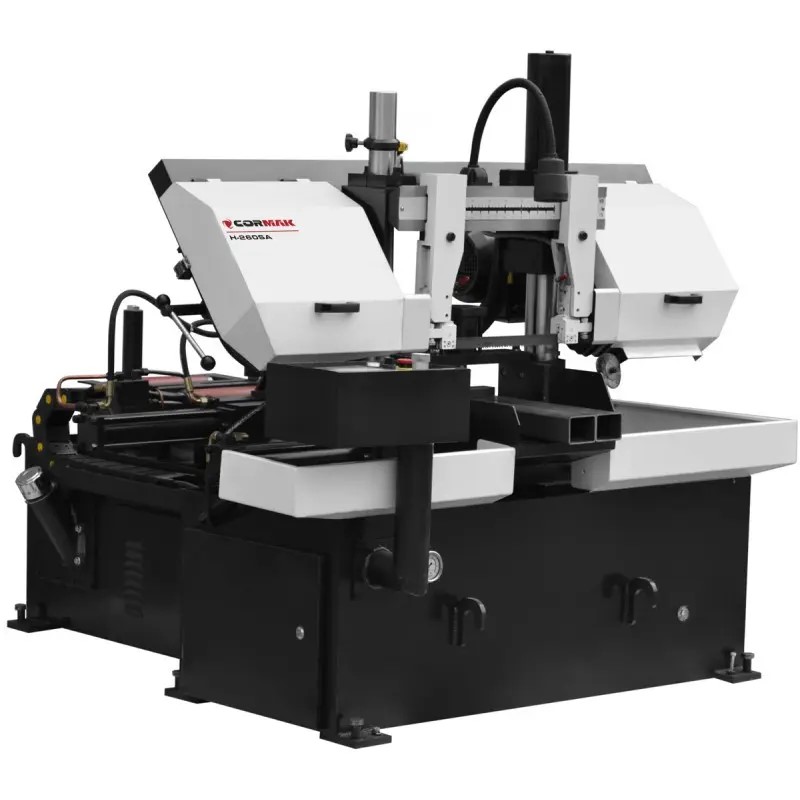

Automatická sloupová pásová pila na kov CORMAK H-260SA

✅ Pila umožňuje řezání v manuálním i automatickém režimu.

✅ Manuální režim vám umožňuje provádět všechny operace manuálně z přístrojové desky stroje.

✅ Automatický režim – po zapnutí stroje je ukončen celý řezací cyklus, tzn. zajištění detailu řezu ve svěráku, jeho posunutí na konkrétní rozměr na řezacím pásu, spuštění řezného ramene a jeho zvednutí do požadované výšky po řezu, probíhá bez potřeby zásahu operátora.

✅ Na ovládacím panelu se nastavují parametry řezu jako počet odříznutých kusů, jejich rozměry, rychlost řezacího pásu, rychlost spouštění ramene. Zařízení se automaticky zastaví v případě: po dokončení série řezů, přetržení řezacího pásu nebo identifikaci jiné poruchy řídícím systémem řezacího stroje.

✅ Těleso stroje je odlitek z litiny namontován na pevné prostorové deskové skříni. Uvnitř krytu se nachází: hydraulická jednotka, nádrž na chladící kapalinu s čerpadlem a podavač třísek. Ocelová konstrukce rámu je skloněna pod úhlem 3 stupně vzhledem k povrchu podávacího stolu, což je výhodné zejména při řezání pravoúhlých prvků a profilů.

✅ Pohon řezacího pásu je  založen na motoru řízeném invertorem, který zajišťuje plynulou regulaci v širokém rozsahu otáček. Pokud se pila zlomí, stroj se automaticky zastaví. Přesné vedení pásu zajišťují vodítka sestávající z vodících ložisek a karbidových vložek. Pohyblivá vodící hlavice pásky se nastavuje v závislosti na velikosti řezaného materiálu, což zajišťuje zvýšenou stabilitu chodu pásky. Maximální řezné parametry a prodlouženou životnost pily zajišťuje chladící systém a čistící kartáček.

✅ Hydraulicky nucený pokles ramene se nastavuje v širokém rozsahu pomocí přesného škrticího ventilu. Systém rychlého posuvu umožňuje zkrácení doby řezání jednotlivých prvků.

✅ Hydraulický systém podávání materiálu zajišťuje plně automatický pracovní cyklus stroje. Ovladač vybavený LCD displejem umožňuje programování chodu pily, signalizuje konec materiálu, hlásí chyby a po uplynutí naprogramovaného času informuje o počtu řezů. Maximální délka podávání materiálu na jeden zdvih je 500 mm s přesností +/- 0,2 mm na zdvih.

✅ Inovace a výroba poloautomatických a automatických řezacích strojů CORMAK v souladu s normami a standardy v souladu s certifikáty ISO:90001 a ISO:140001 zaručují bezpečnost, kvalitu a spolehlivost výrobků. Použití motorů s licencí od známého a na světovém trhu uznávaného výrobce, jednoho ze světových lídrů, společnosti ABB, zaručuje dlouhý a bezporuchový provoz.

Technické údaje

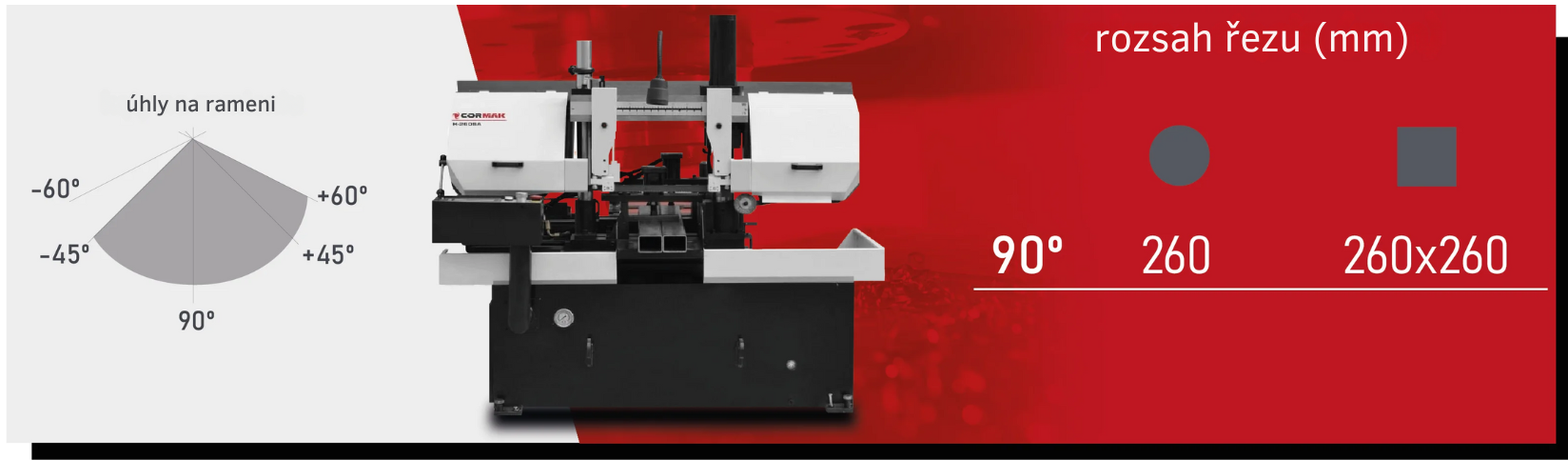

• Rozsah řezu: Ø260 nebo 260 x 260
• Páska: 3150 x 27 x 0,9 mm
• Řezné rychlosti: 40/60/80 m/min
• Celkový výkon: 3 kW
• Hydraulická pohonná jednotka: 0,75 kW
• Čerpadlo chladicí kapaliny: 0,09 kW
• Zdvih podavače: 500 mm
• Nosnost: 1500 kg
• Rozměry: 1600 x 1800 x 1550 mm
• Hmotnost: 1000 kg

Standardní výbava

• práce v automatickém cyklu
• funkce paměti polohy ramene
• vestavná hydraulická jednotka
• funkce paměti polohy svěráku
• změna řezné rychlosti
• kartáček na čištění pásky s pohonem
• chladící systém
• bimetalová pásová pila
• CE prohlášení o shodě
