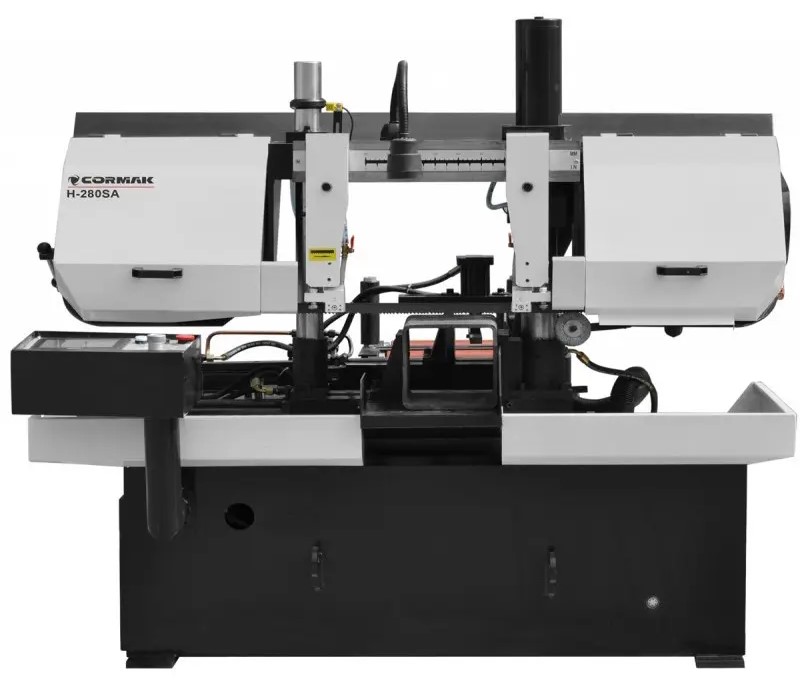

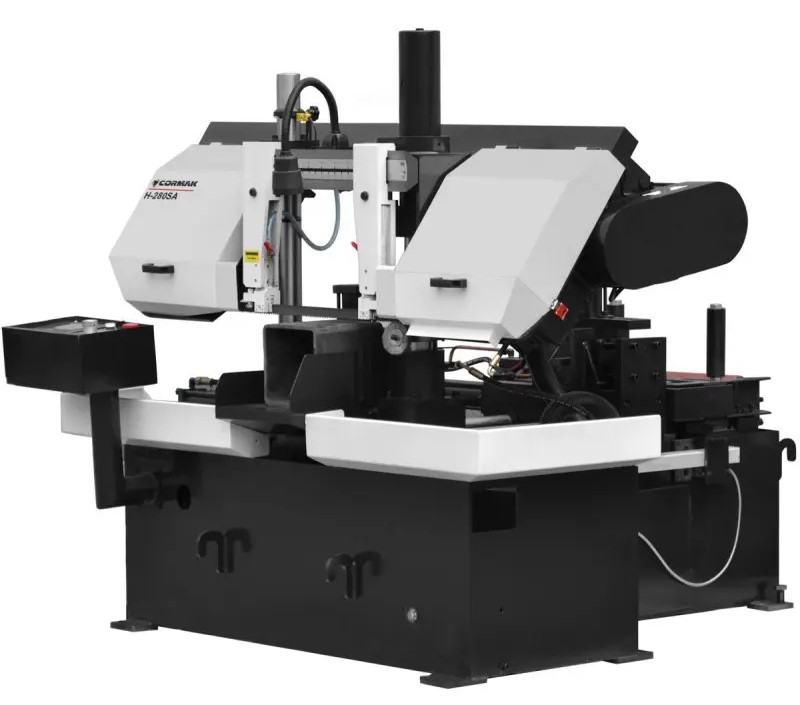

Automatická sloupová pásová pila na kov CORMAK H-280SA

Detailní popis produktu

Automatická sloupová pásová pila na kov CORMAK H-280SA

✅ Pila umožňuje řezání v manuálním i automatickém režimu.

✅ Manuální režim vám umožňuje provádět všechny operace manuálně z přístrojové desky stroje.

✅ Automatický režim – po zapnutí stroje je ukončen celý řezací cyklus, tzn. zajištění detailu řezu ve svěráku, jeho posunutí na konkrétní rozměr na řezacím pásu, spuštění řezného ramene a jeho zvednutí do požadované výšky po řezu, probíhá bez potřeby zásahu operátora.

✅ Na ovládacím panelu se nastavují parametry řezu jako počet kusů odříznutých dílů, jejich rozměry, rychlost řezacího pásu, rychlost spouštění ramene. Zařízení se automaticky zastaví po dokončení série řezů, přetržení řezacího pásu nebo identifikaci jiné poruchy řídícím systémem řezacího stroje.

✅ Tělo stroje je odlitek z litiny namontován na pevné prostorové deskové skříni. Uvnitř krytu se nachází: hydraulická jednotka, nádrž na chladící kapalinu s čerpadlem a podavač třísek. Ocelová konstrukce rámu je nakloněna pod úhlem 3 stupně vzhledem k povrchu podávacího stolu, což je výhodné zejména při řezání pravoúhlých prvků a profilů.

✅ Pohon řezacího pásu je založen na motoru řízeném invertorem, kerý zajišťuje plynulou regulaci v širokém rozsahu otáček. Pokud se pila zlomí, stroj se automaticky zastaví. Přesné vedení pásu zajišťují vodidla sestávající z vodících ložisek a karbidových vložek. Pohyblivá vodící hlavice pásky se nastavuje v závislosti na velikosti řezaného materiálu, což zajišťuje zvýšenou stabilitu pásky. Maximální řezné parametry a prodlouženou životnost pily zajišťuje chladící systém a čistící kartáček.

✅ Hydraulicky nucený pokles ramene se nastavuje v širokém rozsahu pomocí přesného škrticího ventilu. Systém rychlého posuvu umožňuje zkrácení doby řezání jednotlivých prvků.

✅ Hydraulický systém podávání materiálu zajišťuje plně automatický pracovní cyklus stroje. Ovladač vybavený LCD displejem umožňuje programování chodu pily, signalizuje konec materiálu, hlásí chyby a po uplynutí naprogramovaného času informuje o počtu řezů. Maximální délka podávání materiálu na jeden zdvih je 500 mm s přesností +/- 0,2 mm na zdvih.

✅ Inovace a výroba poloautomatických a automatických řezacích strojů CORMAK v souladu s normami a standardy v souladu s certifikáty ISO:90001 a ISO:140001 zaručují bezpečnost, kvalitu a spolehlivost výrobků. Použití motorů s licencí od známého a na světovém trhu uznávaného výrobce, jednoho ze světových lídrů, společnosti ABB, zaručuje dlouhý a bezporuchový provoz.

Technické údaje

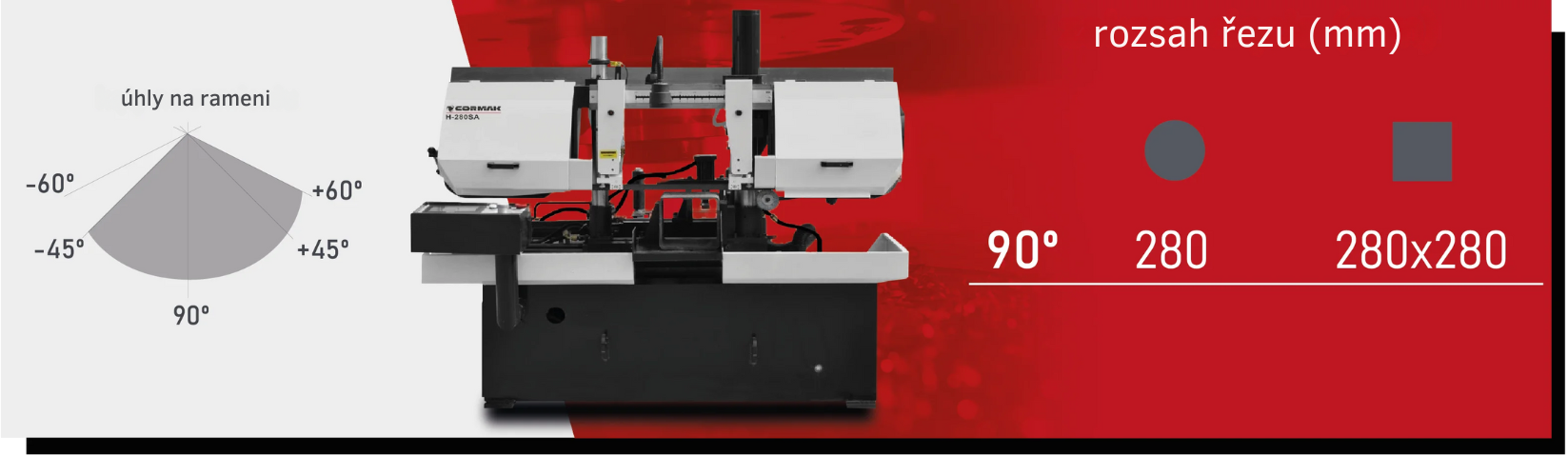

• Rozsah řezu: Ø280 nebo 280 x 280
• Páska: 3505 x 27 x 0,9 mm
• Řezné rychlosti: 40/60/80 m/min.
• Celkový výkon: 3,8 kW
• Hydraulická pohonná jednotka: 0,75 kW
• Čerpadlo chladicí kapaliny: 0,09 kW
• Zdvih podavače: 500 mm
• Nosnost: 1500 kg
• Rozměry: 1750x1900x1550 mm
• Hmotnost: 1100 kg

Standardní výbava

• práce v automatickém cyklu
• funkce paměti polohy ramene
• vestavěná hydraulická jednotka
• funkce paměti polohy svěráku
• změna řezné rychlosti
• kartáček na čištění pásky s pohonem
• chladící systém
• bimetalová pásová pila
• CE prohlášení o shodě
