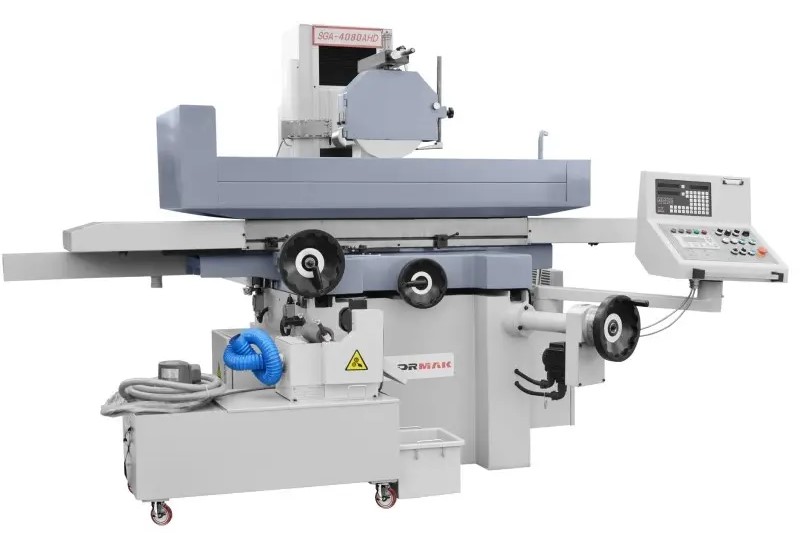

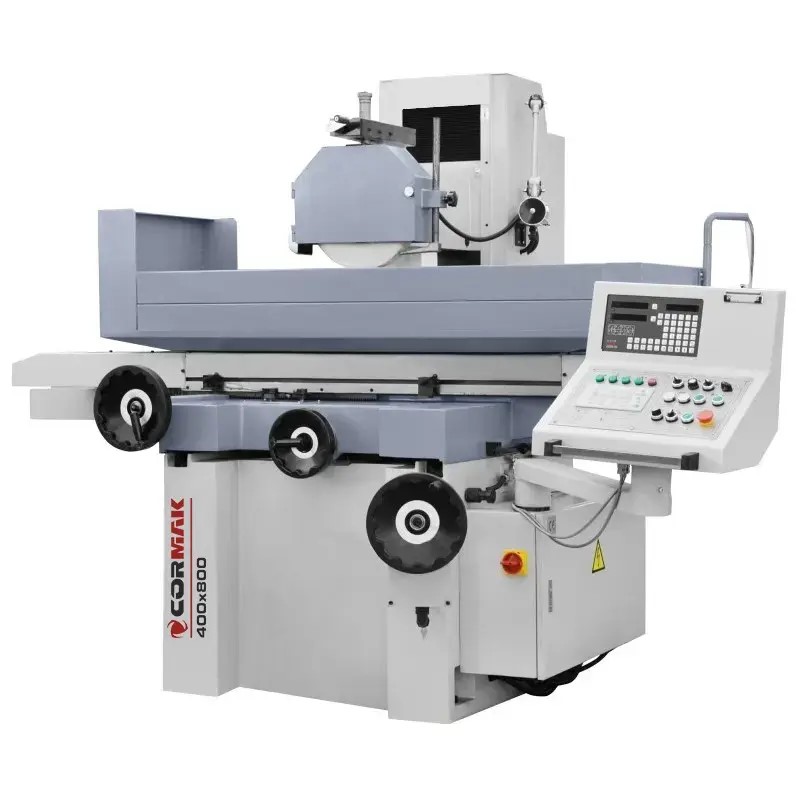

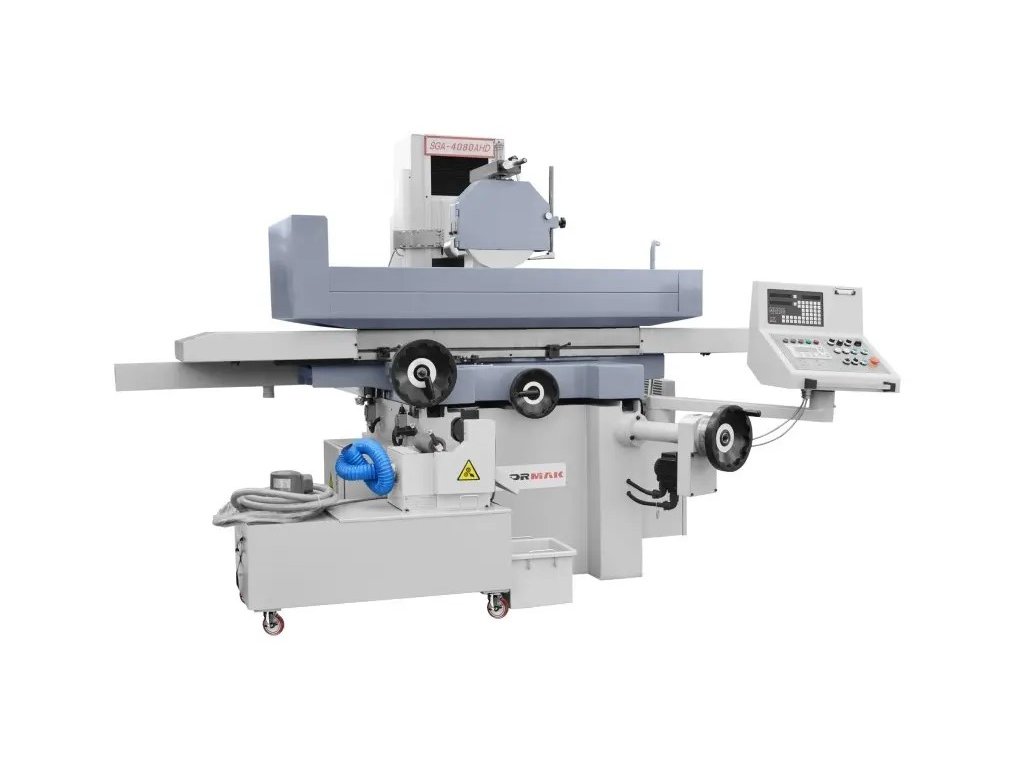

Bruska 400x800 (406x813)

Detailní popis produktu

✅ Rovinná bruska 400x800 je pokročilé zařízení určené pro přesné broušení rovných povrchů v průmyslovém prostředí. Je vybavena automatickými posuvy pro tři osy a magnetickým stolem o rozměrech 400x800 mm a poskytuje vysokou přesnost a spolehlivost. Díky robustní konstrukci a schopnosti zvládnout zatížení až 500 kg je ideální volbou pro náročné výrobní aplikace.

✅ Moderní kontinuální rovinná bruska je klíčem k efektivní výrobě. Je vybavena programovatelným PLC ovladačem SIEMENS a umožňuje provoz stroje na nejvyšší úrovni. Stabilní konstrukce zajišťuje přesné broušení a zároveň splňuje nejnovější bezpečnostní normy. Dva páry vodidel vřetenové hlavy zajišťují stabilitu procesu, zatímco automatické posuvy pro tři osy a standardní digitální odčítání dělají stroj snadno použitelným a přesným. Zvolte si modernost a efektivitu pro svoji výrobu – vyberte si naši kontinuální rovinnou brusku.

✅ Kontaktujte nás pro podrobnou cenovou nabídku na rovinnou brusku 400x800. Rádi vám pomůžeme vybrat optimální konfiguraci přizpůsobenou specifickým potřebám vašeho výrobního závodu.

Technické údaje

• Rozměry pracovního stolu: 406 x 813 mm
• Max. posuv stolu: 450 x 910 mm
• Otvor stolu: 14 x 3 mm
• Podélná rychlost stolu: 7~25 m/min.
• Max. vzdálenost od povrchu stolu ke středu vřetena: 580 mm
• Max. nosnost (včetně sklíčidla): 500 kg
• Automatický přerušovaný posuv (příčný posuv stolu): 0,1~8 mm
• Rychlý posuv (příčný posuv stolu): 990 mm/min
• Posuv ručním kolem: 0,02 (0,001") mm 5 (0,2") mm
• Rozměry magnetického stolu: 400 x 800 mm
• Rozměry brusného kotouče: 350 x 40 x 127 mm
• Otáčky brusného kotouče: 1450 ot./min.
• Automatický posuv (vertikální posuv): 0,005/0,01/0,02/0,03/0,04/0,05 mm
• Zrychlený posuv (vertikální pohyb): 480 mm/min.
• Posuv ručním kolem (vertikální pohyb): 0,005 (0,0002') mm/díl 1 (0,04") mm/ot.
• Vřetenový motor: 5,5 kW
• Motor olejového čerpadla: 2,2 kW
• Motor chladicího čerpadla: 0,125 kW
• Pohon vertikálního motoru: 0,5 kW
• Pohon příčného motoru: 0,04 kW
• Rozměry stroje: 3600 x 2400 x 2630 mm
• Hmotnost brutto: 3500 kg

Hlavní výhody stroje

✅ Rovinná bruska 400x800 je navržena pro maximální efektivitu a přesnost při obrábění kovů a nabízí uživatelům pokročilá technologická řešení, která ji odlišují v segmentu rovného broušení. Její konstrukce a technické parametry se promítají do hmatatelných výhod ve výrobních prostředích, kde jsou klíčová opakovatelnost, odolnost a vysoce kvalitní povrchová úprava. Níže jsou uvedeny klíčové výhody stroje, díky nimž je nepostradatelným nástrojem v profesionálních dílnách a továrnách:

• ⏩Automatické posuvy pro tři osy: Poskytují přesné ovládání podélného, ​​příčného a vertikálního pohybu stolu, minimalizují chyby obsluhy a zvyšují opakovatelnost obráběcích procesů.
• ⏩Digitální odečet: Umožňuje přesné monitorování polohy stolu, což umožňuje dosáhnout povrchové úpravy s drsností Ra menší než 0,2 μm a minimalizuje rozměrové odchylky.
• ⏩Pevná konstrukce lůžka: Vyrobena z vysoce kvalitní litiny, zaručuje stabilitu při obrábění obrobků o hmotnosti do 500 kg, snižuje vibrace a zajišťuje dlouhodobou spolehlivost.
• ⏩Vysoce přesné obrábění: Díky vertikálním posuvům od 0,005 mm a otáčkám brusného kotouče 1450 ot./min. dosahuje stroj tolerance pod 0,01 mm, čímž splňuje požadavky přesné výroby.
• ⏩Efektivní chladící systém: Integrovaný chladící systém s čerpadlem o výkonu 0,125 kW zabraňuje přehřívání obrobků a nástrojů čímž prodlužuje jejich životnost a zlepšuje kvalitu povrchu.
• ⏩Magnetický stůl 400 x 800 mm: Umožňuje rychlé a bezpečné upnutí obrobků, čímž zvyšuje efektivitu práce a bezpečnost obsluhy.
• ⏩Optimální energetická účinnost: Vřetenový motor o výkonu 5,5 kW a energeticky optimalizované pohony zajišťují vysoký výkon se sníženými provozními náklady.

Konstrukce a technologie

✅ Rovinná bruska o rozměrech 400x800 mm se vyznačuje pokročilou konstrukcí, která kombinuje odolnost s funkčností. Lůžko stroje vyrobené z vysoce kvalitní litiny zajišťuje tuhost a minimalizuje vibrace, což je klíčové pro obrábění těžkých obrobků. Vřeteno s 1450 ot./min., uloženo v přesných ložiskách, pracuje s brusným kotoučem o rozměrech 350 x 40 x 127 mm, což zajišťuje stabilní a rovnoměrné obrábění. Hydraulický systém podporuje podélné posuvy stolu 7~25 m/min, zatímco automatické příčné a vertikální posuvy umožňují přesné řízení pohybu s přesností 0,005 mm. Magnetický stůl o rozměrech 400x800 mm zajišťuje bezpečné upnutí obrobku, čímž urychluje proces přípravy. Integrovaný chladící systém s čerpadlem o výkonu 0,125 kW účinně odvádí teplo, čímž zabraňuje tepelné deformaci a prodlužuje životnost nástroje. Pohonné motory, včetně motoru olejového čerpadla o výkonu 2,2 kW a vertikálního pohonu o výkonu 0,5 kW, jsou optimalizovány pro energetickou účinnost a nízkou hladinu hluku. Celková konstrukce váží 3500 kg, což zdůrazňuje stabilitu a spolehlivost stroje v náročných průmyslových prostředích.

Přesnost a efektivita

✅ Plošná bruska o rozměrech 400x800 mm nabízí výjimečnou přesnost díky pokročilým mechanismům posuvu a řízení. Automatické přerušované posuvy v rozsahu od 0,1 do 8 mm a vertikální posuvy od 0,005 mm umožňují tolerance pod 0,01 mm, což je klíčové při výrobě přesných součástek. Maximální posuv stolu 450x910 mm s rychlostí příčného posuvu až 990 mm/min umožňuje rychlé obrábění velkých povrchů bez ztráty přesnosti. Brusný kotouč s otáčkami 1450 ot./min zajišťuje rovnoměrné odebírání materiálu, minimalizuje opotřebování nástroje a zlepšuje kvalitu povrchové úpravy. Tříosý digitální odečítací systém eliminuje manuální chyby, zkracuje čas nastavení stroje a zvyšuje propustnost během výrobních cyklů. Ve srovnání s jinými rovinnými bruskami se tento model může pochlubit vysokou nosností 500 kg, což umožňuje zpracování těžších obrobků bez ztráty přesnosti. Energeticky úsporné motory a robustní konstrukce minimalizují prostoje, díky čemuž je tato magnetická rovinná bruska efektivním nástrojem pro optimalizaci výrobních procesů.

Použití

✅ Rovinná bruska o rozměrech 400x800 mm je určena pro výrobní zařízení specializující se na zpracování kovů, jako jsou nástrojárny, továrny na výrobu strojních součástek a servisní střediska. Je ideální pro broušení plochých povrchů součástek, jako jsou matrice, vstřikovací formy, základní desky a přesné díly vyžadující vysokou rozměrovou přesnost. V prostředích B2B, kde jsou klíčová opakovatelnost a efektivita, tato magnetická rovinná bruska podporuje sériovou i kusovou výrobu a manipulaci s materiály, jako je ocel, litina a hliníkové slitiny. Stroj se doporučuje zejména pro společnosti, které chtějí automatizovat své brusné procesy, a to díky automatickému posuvu a digitálnímu odečítání, které snižují závislost na dovednostech obsluhy.

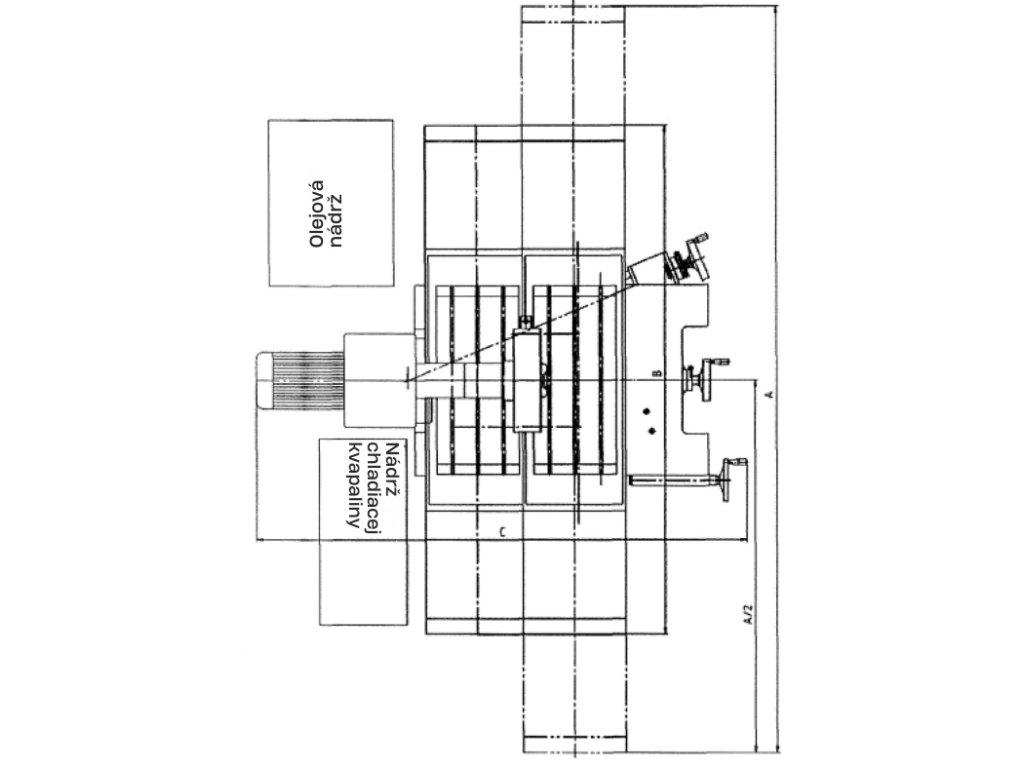

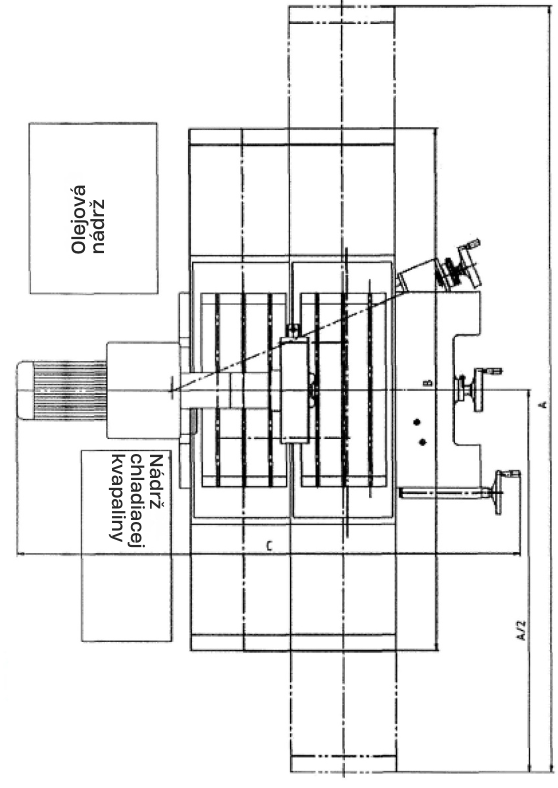

Schéma koncové polohy
