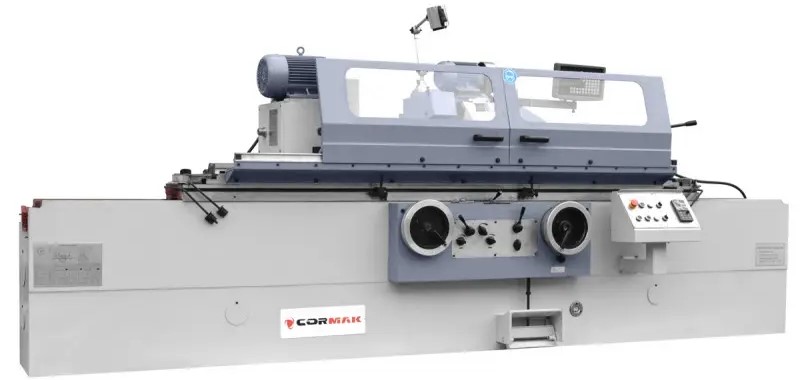

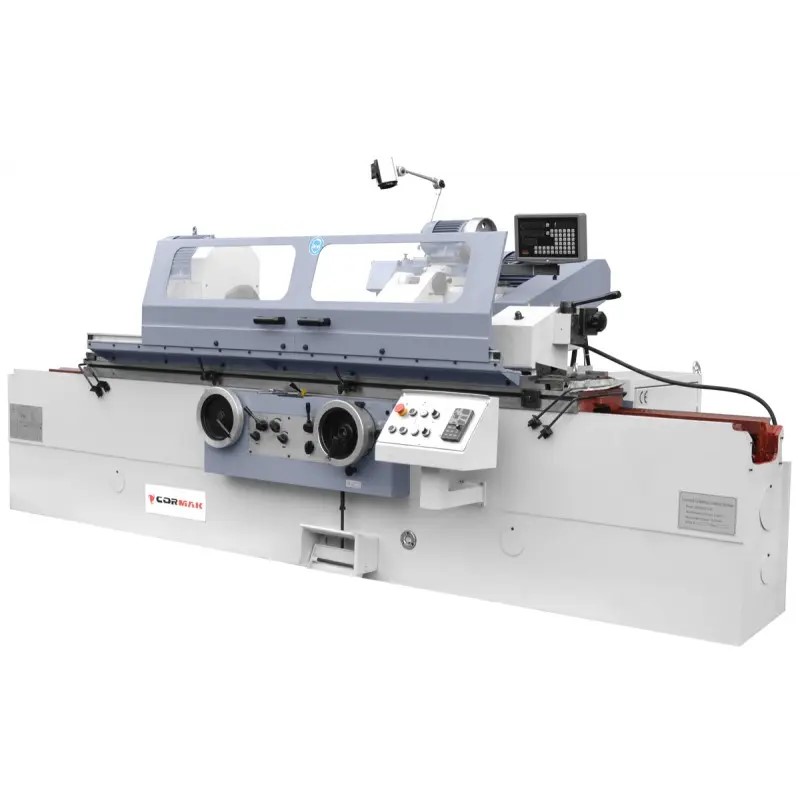

Bruska na hřídele a otvory 200x750

Detailní popis produktu

✅  Díky použití inovativních řešení nabízejí hřídelové brusky značky CORMAK stabilní provoz a minimální hluk, což se promítá do pohodlí používání v průmyslových podmínkách. Díky šroubovým čerpadlům v hydraulickém systému zabezpečují plynulý chod a zároveň zachovávají vysokou přesnost obrábění. Pokročilé vřeteno brusné hlavy navíc zaručuje vynikající tuhost a přesný rotační pohyb, což umožňuje získat dokonale opracované hřídele.

Technické údaje

• Výška hrotů [mm]: 135
• Vzdálenost mezi hroty [mm]:  750
• Maximální průměr broušení (vnější) [mm]: 5-200
• Maximální průměr broušení (vnitřní) [mm]: 25-100
• Max. délka broušení (vnější) [mm]: 750
• Max. délka broušení (vnitřní) [mm]: 125
• Max. délka obrobku (vnitřní) [mm]: 100

HLAVA

• Úhel natočení: + 90°
• Kužel: MK 4
• Otáčky vřetena: Plynulé 25-380 (50 Hz)

BRUSNÝ KOTOUČ

• Otáčky vřetenového kola: 1670 ot./min.
• Rychlý posuv hlavy: 50
• Max. posuv: 205 mm
• Úhel natočení: 30°
• Ruční podávání na otáčku: 2; 0,5
• Manuální podávání: 0,01; 0,0025
• Rozměry brusného kotouče: 400x50x203 mm
• Periferní rychlost: 35 m/s

BROUŠENÍ OTVORŮ

• Otáčky vřetene: 10000/15000
• Rozměry stolu: max. 50x25x13, min. 17x20x6

STŮL

• Ruční posuv na otáčku: 6 mm
• Max. úhel natočení stolu (proti směru hodinových ručiček): 3°
• Max. úhel natočení stolu (proti směru hodinových ručiček): 9° (500), 8° (750)
• Rozsah rychlosti podélného stolu: 0,1 ? 4 m/min

KONÍK

• Kužel hrotu: 4
• Posuv objímky: 30 mm

MOTOR

• Výkon motoru hlavy: 4
• Broušení otvorů: 1.1
• Výkon motoru hlavy: 0,75

STROJ

• Hmotnost (tuny): 4,3
• Celkové rozměry (cm): 275x203x205(750)

Výbava závisí od verze

• Nádrž chladící kapaliny

• Orovnávače

• Brusný kotouč

• Vyvažovací trn

• 4 hroty

• Nárazník

• Nástroje na demontáž brusného kotouče

• Těsnící kroužek

• Držák na vyvážení brusného kotouče

• CE prohlášení o shodě

• Vnitřní brusná hlava

• 3-čelisťové sklíčidlo

• Vnitřní brusná tryska

Volitelné příslušenství

• Stabilní odpočinek otevřený

• Uzavřený stabilní odpočinek

• 4-čelisťové sklíčidlo

• Brusný kotouč s přírubou

• Diamantový orovnávače
