Detailní popis produktu

Zvedák s nosností 4000 kg je určen pro práci s osobními a dodávkovými vozidly, jejichž celková hmotnost nepřesahuje 4 tuny.

Stabilitu zvedáku i zvedaného vozidla zaručuje zesílená konstrukce nosných prvků.

Zvedák je vybaven systémem automatických bezpečnostních zámků, který byl vytvořen s ohledem na bezpečnost a pohodlí uživatele.

Zvedání a spouštění se ovládá pomocí tlačítek na ovládacím panelu bez nutnosti uvolnění zámků u sloupků. Oba sloupy mají elektromagnety, které automaticky uvolní zámky po stisknutí tlačítka na ovládacím panelu. Toto řešení zabraňuje nekontrolovanému opuštění vozidla ze strany obsluhy.

Univerzálnost zvedáku zaručuje modernizovaná konstrukce nosných nohou, snížený uchopovací bod umožňuje práci s vozy s nízkým odpružením a zvětšovací adaptéry se skvěle hodí pro zvedání terénních a dodávkových vozů. Rozsah délek ramen umožňuje pracovat s vozidly s různou roztečí opěrných bodů, výrazně ovlivňujících bezpečnost používání.

Montáž byla zjednodušena předinstalací většiny prvků již ve fázi výroby a součástí výtahu je sada montážních kotev.

Technické parametry:

• Výkon motoru - 2,2 kW
• Nosnost - 4000 kg
• výška zdvihu - 2040 mm
• Čas zvedání/spouštění 55/30 sec
• Minimální výška ramene 120 mm
• Rozsah délky ramene:
• - Přední 730mm-1100mm
• - Zadní 920mm-1420mm
• Šířka mezi sloupy (vnitřní) 2825 mm
• Šířka mezi sloupky (vnější) 3315 mm
• Šířka mezi vysokozdvižnými vozíky 2600 mm
• Hladina hluku ≤ 70 dB
• napájení 400V
• Typ pohonu - elektrohydraulický
• Množství hydraulického oleje - 10l
• Hmotnost - 550 kg
• Uzamykací systém - čtyřnásobný automatický elektromagnetický
• Typ hydraulického oleje - 46 (32)
• Výška sloupů - 2820 mm

Příprava podkladu

• Tloušťka podlahy pro výtah s výztužným rámem - 30 cm
• Druh betonu - B25
• Rozměr půdy pro výtah (jednoduchá deska) - 1m x 4m

Hlavní rysy:

• nosnost 4000kg dvousegmentové nohy
• Výsuvné plošiny pro zvětšení plochy výtahu
• snížený podprahový bod uchopení s nastavením výšky
• automatizovaný provoz
• stabilní zesílená konstrukce
• automatické bezpečnostní zámky
• zjednodušená montáž
• výztužný rám
• montážní kotvy součástí dodávky

Zvedněte paže

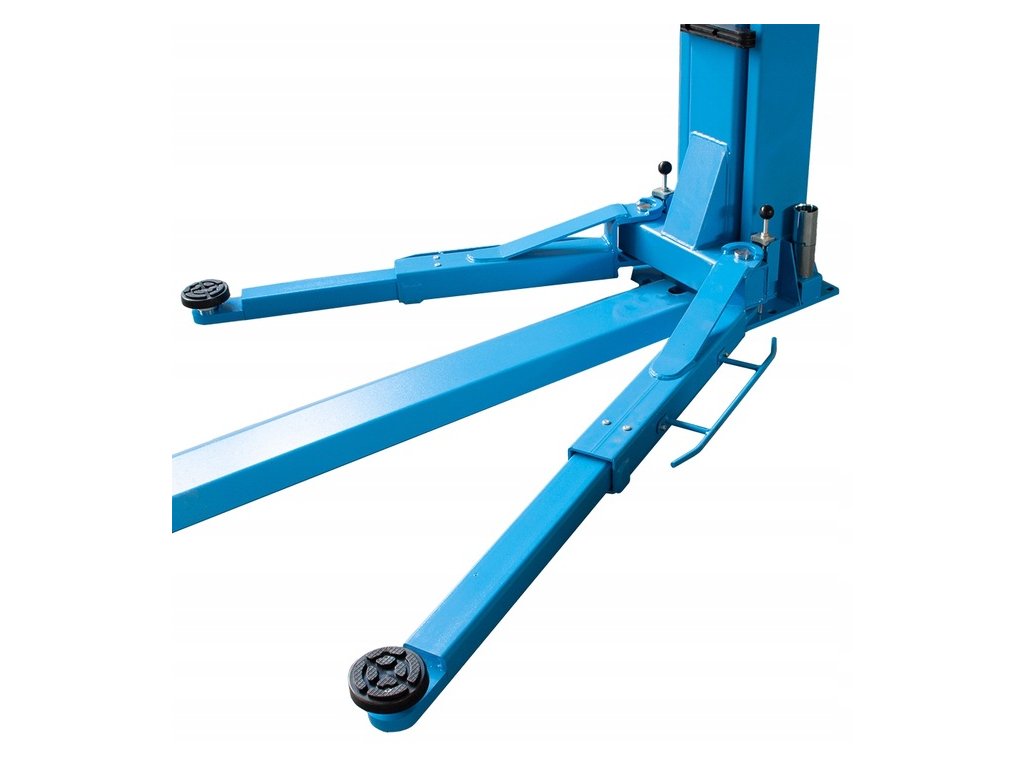

Vlek má asymetrická ramena (přední dvousegmentová ramena - kratší, zadní dvousegmentová ramena delší).

Rozsah nastavení ramen:

• Přední ramena: 720 mm - 1100 mm
• Zadní ramena: 930 mm - 1430 mm
• Ramena vybavená přídavnými adaptéry, každý o výšce 85 mm

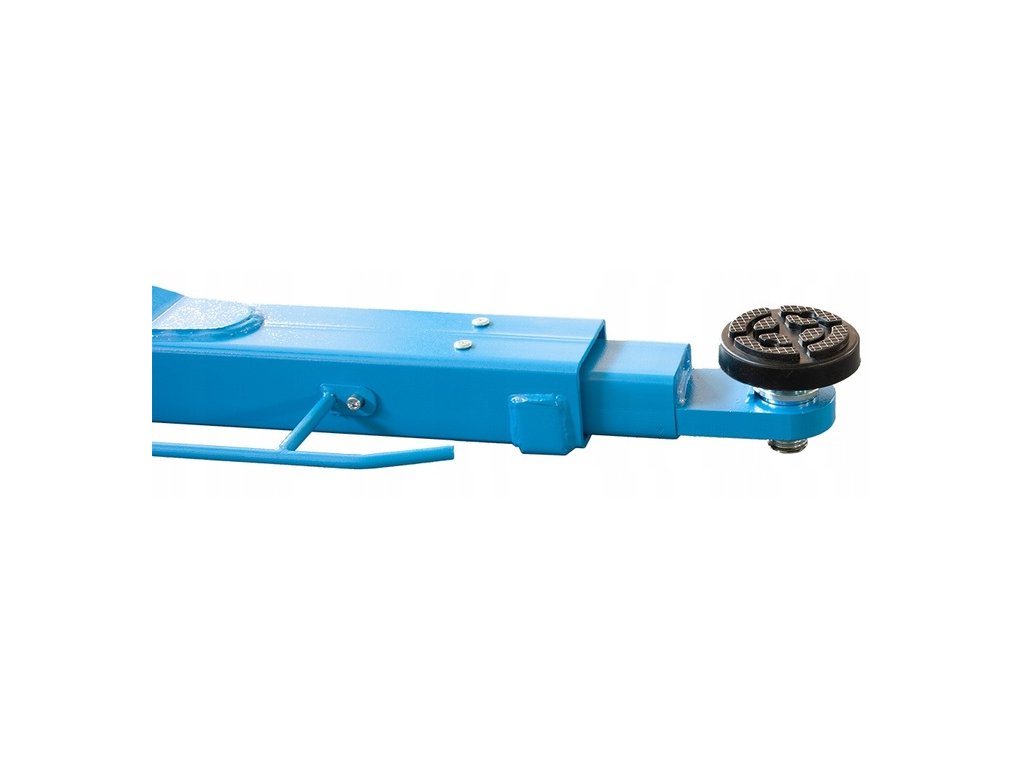

Gumové podložky jsou výškově nastavitelné

Ovládání zvedáku

Ovládací panel se skládá ze tří tlačítek:

• Top - zvedání
• Dolů - spouštění
• Blokáda - spouštění na blokádách

a:

• Napájecí světla
• vypínač
