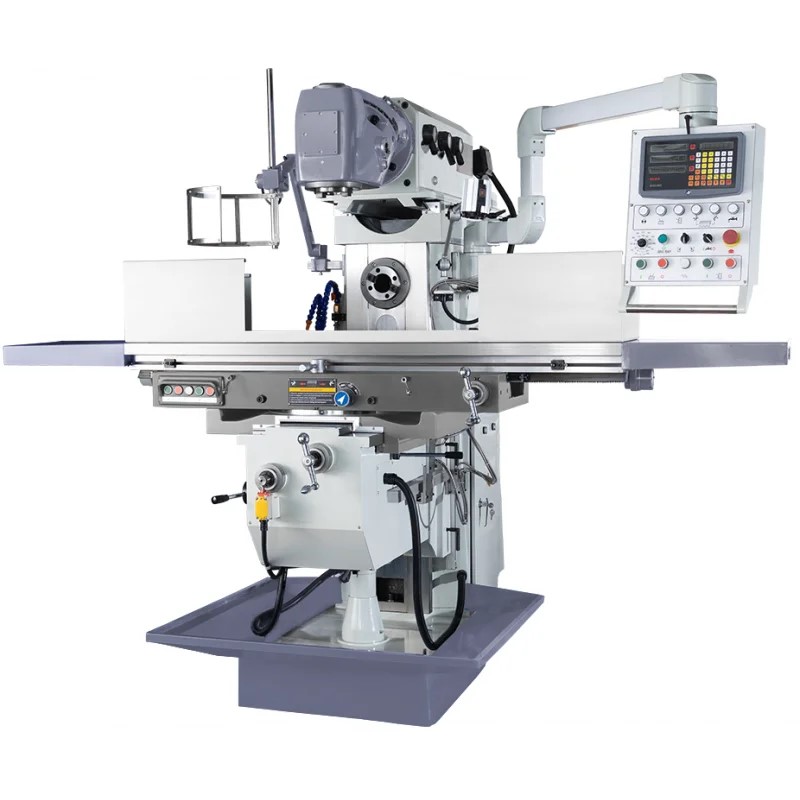

Konzolová fréza FU1700

Detailní popis produktu

✅ Konzolová fréza FU1700 je unikátní stroj s robustní konstrukcí. Díky použití servomotorů a kuličkových šroubů na všech osách zajišťuje výjimečnou přesnost a efektivitu. Další funkce, jako například univerzální otočná hlava, centrální mazání a LED světlo, usnadňují a zpříjemňují obsluhu. Tento nástroj zvládne i ty nejnáročnější úkoly.

Technické specifikace

• Rozměry stolu: 1700x400 mm
• Posuv stolu (X/Y/Z): 1300/450/600 mm
• Rychlost posuvu osy X: 25~800 mm/min.
• Rychlost posuvu osy Y: 25~800 mm/min.
• Rychlost posuvu osy Z: 8~267 mm/min.
• Kužel vřetene: 7:24 IS050 (H), 7:24 IS050 (V)
• Posuv horního ramene: 700 mm
• Vertikální vzdálenost vřetene od stolu: 200-850 mm
• Vzdálenost horizontální osy vřetena od povrchu ramene: 200 mm
• Rozsah otáček: 50-1520 (vertikální) ot./min., 60-1850 (horizontální) ot./min.
• Počet stupňů vřetene: 12/12
• T-drážky (počet/šířka/rozteč): 3/18/100 mm
• Výkon motoru vřetena: 5,5 (horizontální) 7,5 (vertikální) kW
• Točivý moment posuvu servopohonu: 12 Nm
• Celkové rozměry: 2245 × 2100 × 2000 mm
• Hmotnost: 3580 kg

Charakteristika stroje

• ⏩Výkonné axiální servomotory umožňují plynulé změny posuvu ve všech třech osách, čímž zajišťují přesné obrábění.
• ⏩Teleskopické kryty na ose Y chrání vřeteno podavače před kontaminací a poškozením.
• ⏩Univerzální frézovací hlava se naklání ve dvou rovinách, což umožňuje snadné přepínání mezi horizontálním a vertikálním režimem obrábění.
• ⏩Kombinací obou naklápěcích rovin lze nastavit hlavu prakticky do libovolného úhlu, čímž se zvyšuje flexibilita obrábění.
