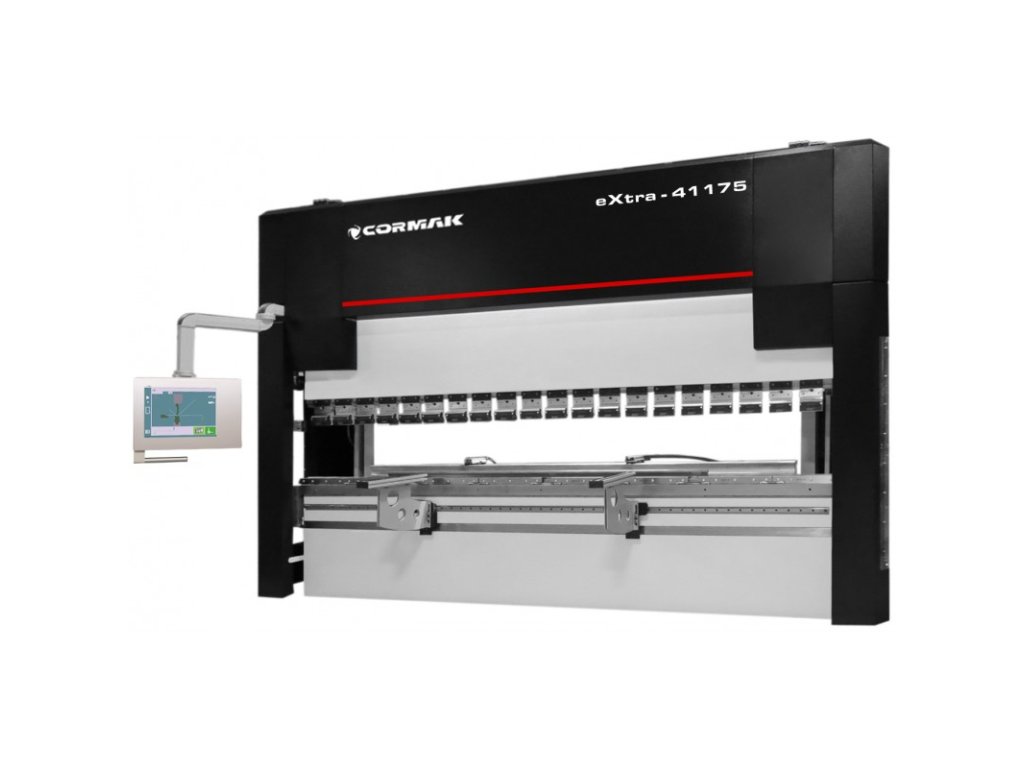

Ohraňovací lis CORMAK EXTRA 41220

Detailní popis produktu

Proč ohraňovací lis CORMAK?

• Evropský výrobní lis vyrobený v souladu se všemi směrnicemi o strojích.
• S prohlášením o shodě - CE.
• Zadní část stroje je zabezpečena dveřmi s koncovým spínačem
• Při výrobě se používají komponenty od renomovaných výrobců, jako jsou: čerpadla Bosch Rexroth, elektrika Schneider Electric, řízení servomotorů, řízení Cybelec nebo Delem.
• Těžká a stabilní konstrukce rámu pro přesnou práci



  Standardní laserový ochranný systém

  • Laserová ochrana rukou obsluhy: FIESSLER
  • Systém funguje pouze během rychlého zavedení výložníku.
  • Umožňuje nejnižší spínací body mezi přibližovací se rychlostí a pracovní rychlostí nad materiálem.
  • Nevyžaduje speciální sekvence stlačení pedálů.
  • Umožňuje rychlou výměnu nástrojů (automatické umístění vysílače s přijímačem po změně nástrojů na typ s jinou délkou)
  • Nepotřebuje zarážku
  • Nezvyšuje čas cyklu při ohýbání v krabicovém režimu v porovnání s jinými ochranami
  • Umožňuje ohýbání materiálu s nerovným povrchem (např. Vlnitý, nerovný, špinavý plech), díky změně rychlosti zpomalit v kterémkoliv bodě rychlého pohybu.






    Ovládací prvky na výběr:

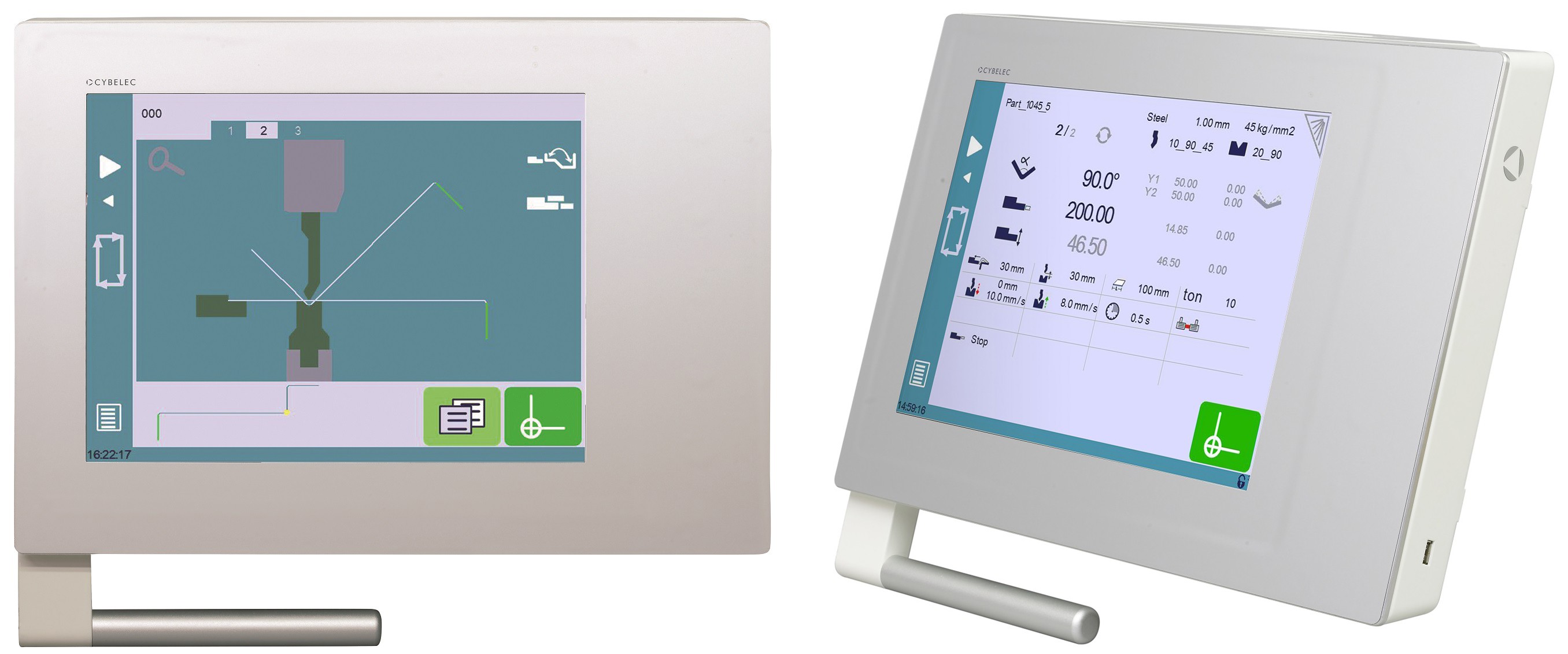

    JEDNODUCHÉ POUŽITÍ (INTUITIVNÍ) OVLÁDÁNÍ CYBTOUCH 15 PS

    • 15palcové moderní skleněná dotyková obrazovka, kterou je možné používat ; s ochrannými rukavicemi.
    • Uživatelsky přívětivé HMI díky intuitivnímu programování a lehké konfiguraci s vyhrazenými průvodci (autotuning).
    • Nakreslení 2D grafického profilu (Touch Profile) a vytvoření přesného 2D programu.
    • Výpočet funkce: poloha zadního paprsku, rozložení délky plechu, bod upevnění, tlaková síla, kompenzace.
    • Kolizní funkce mezi: ohnutým prvkem a ohnutým prvkem. Ohnutý prvek a nástroj.  Ohnutý prvek a zadní nosník. Ohnutý prvek a rám lisu.
    • Funkce interního zálohování a obnovy.
    • Bezdrátová komunikace pro rozšířenou diagnostiku a aktualizace (s přenosným počítačem).

      OSVĚDČENÉ ŘEŠENÍ: Ovládání Delem 58T



      • Podpora až 4 os (Y1, Y2, X, R)
      • Barevný LCD displej s vysokým jasem
      • Velká 15 palcová TFT obrazovka
      • Rozlišení 1024 x 768 pixelů
      • Průmyslová dotyková obrazovka
      • Kapacita paměti 1 GB
      • USB flash disk
      • Zálohování / obnovení přes USB
      • Sekvence ohybu simulovaná pomocí 2D grafiky
      • Paměť po vypnutí
      • Detekce kolize a varování před kolizí.
      • Programovatelná rychlost ohýbání, čas ohýbání a rychlost návratu
      • Grafické zobrazení průběhu ohybu během provozu
      • Grafická knihovna produktů a nástrojů



        Technické parametry

        Max.  délka ohybu	4 400 mm
        Lisovací tlak	220 tun
        Vzdálenost mezi sloupy	3 550 mm
        Šířka stolu	120 mm
        Výška stolu	920 mm
        Výkon motoru	22 kW
        Kapacita olejové nádrže	200 l
        Rozměry (DxŠxV)	5500 x 2200 x 2960 mm

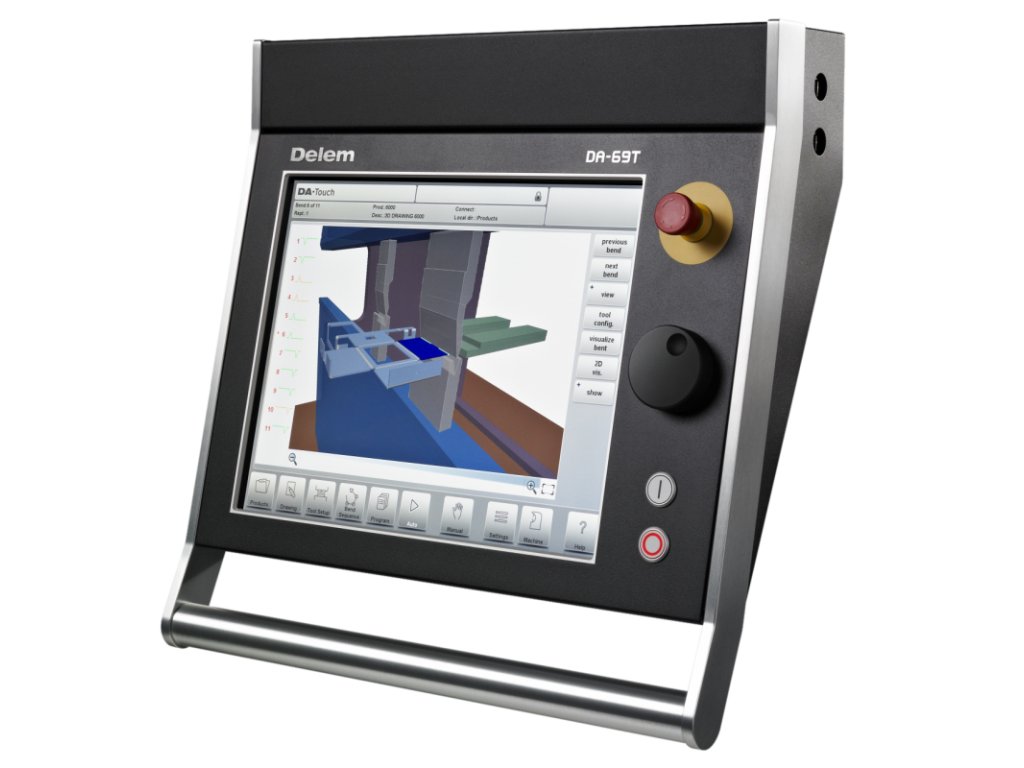

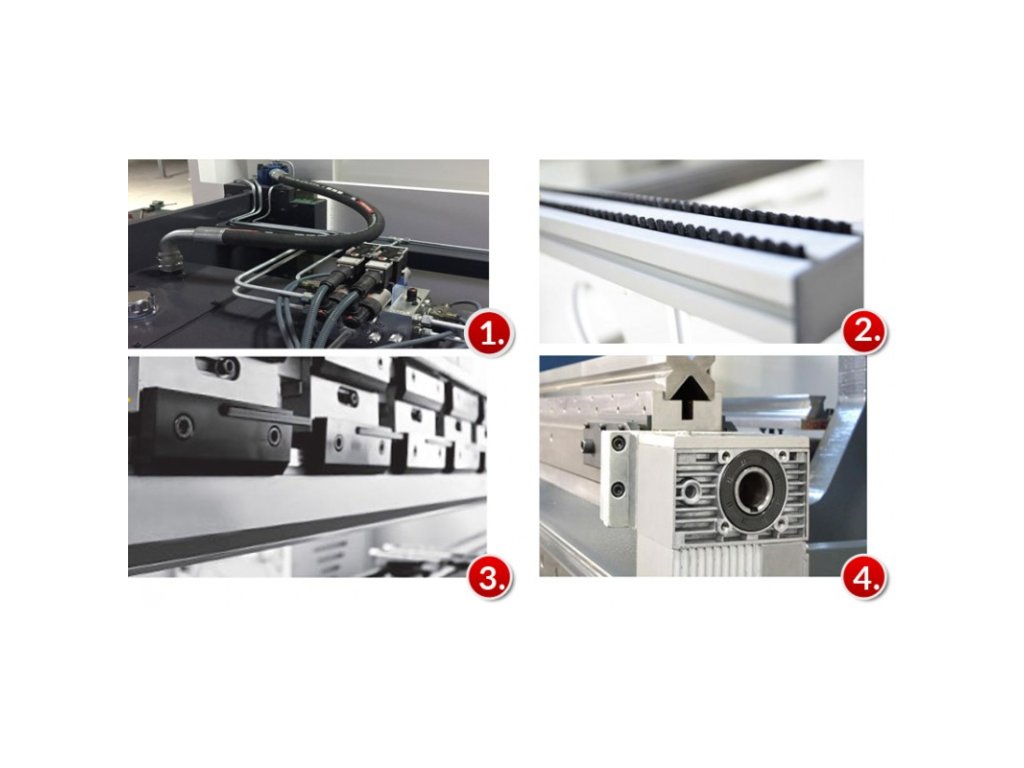

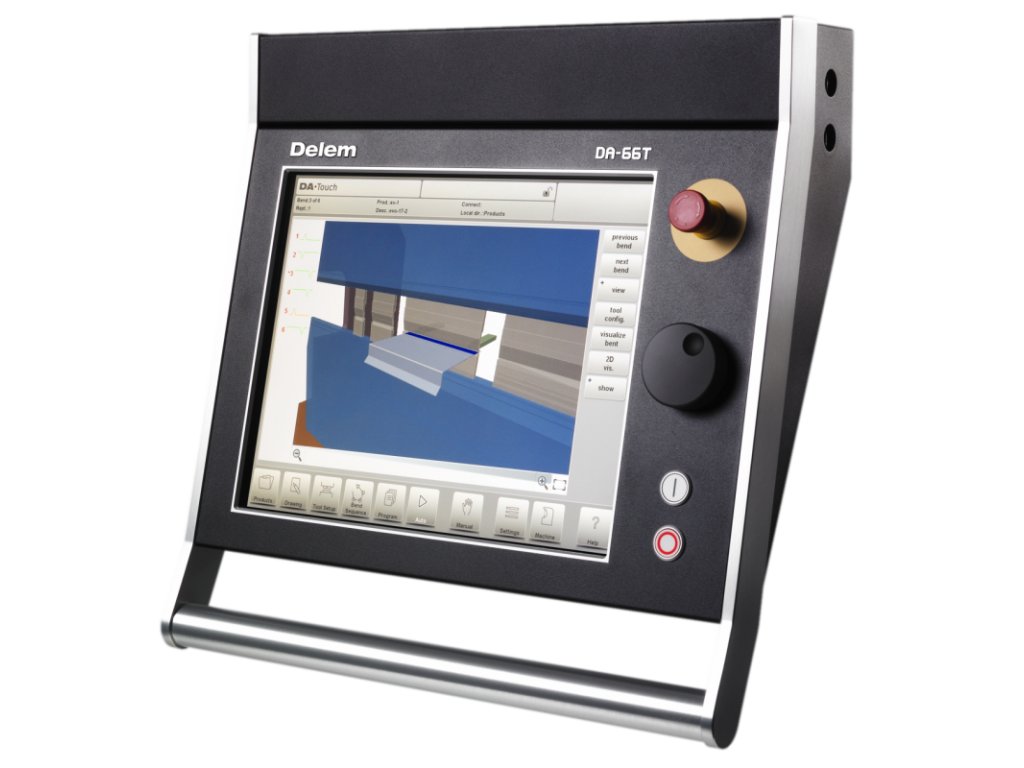

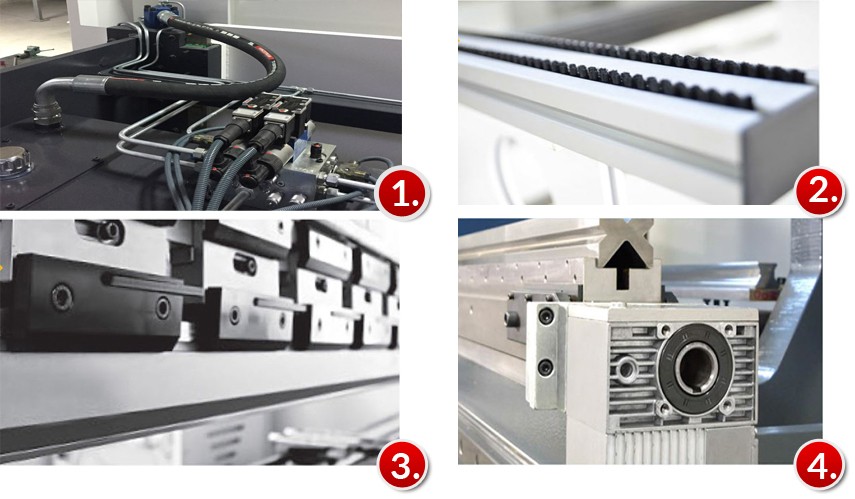

        Váha	12 500 kg  Integrovaný hydraulický systém (Bosch Rexroth Německo) umožňuje rychlou změnu směru a rychlosti.  Kartáče na vodítkách  Systém rychlého upínání nástrojů "Amada"  CNC řízená kompenzace výkyvu stolu  Doplňková výbava  Systémy ovládání Delem    Delem DA-66T  2D programovací režim grafické dotykové obrazovky  17-palcový barevný displej TFT s vysokým rozlišením  Plná Windows Application Suite  Kompatibilita Delem Modusys (škálovatelnost a přizpůsobení modulu)  USB, periferní rozhraní Podpora uživatelských aplikací v prostředí multitaskingu řadičů  Rozhraní pro ohýbání a korekci snímačů. Offline software Profile-TL      Delem DA-69T  Režim programování 3D a 2D grafické dotykové obrazovky 3D vizualizace v simulaci a výrobě 17 palcová barevná obrazovka TFT s vysokým rozlišením  Plná Windows Application Suite  Kompatibilita s Delem Modusys (škálovatelnost a přizpůsobení modulu) USB, periferní rozhraní  Podpora uživatelských aplikací v prostředí multitaskingu řadiče  Rozhraní ohýbání a korekce snímače Offline software Profile-T3D
