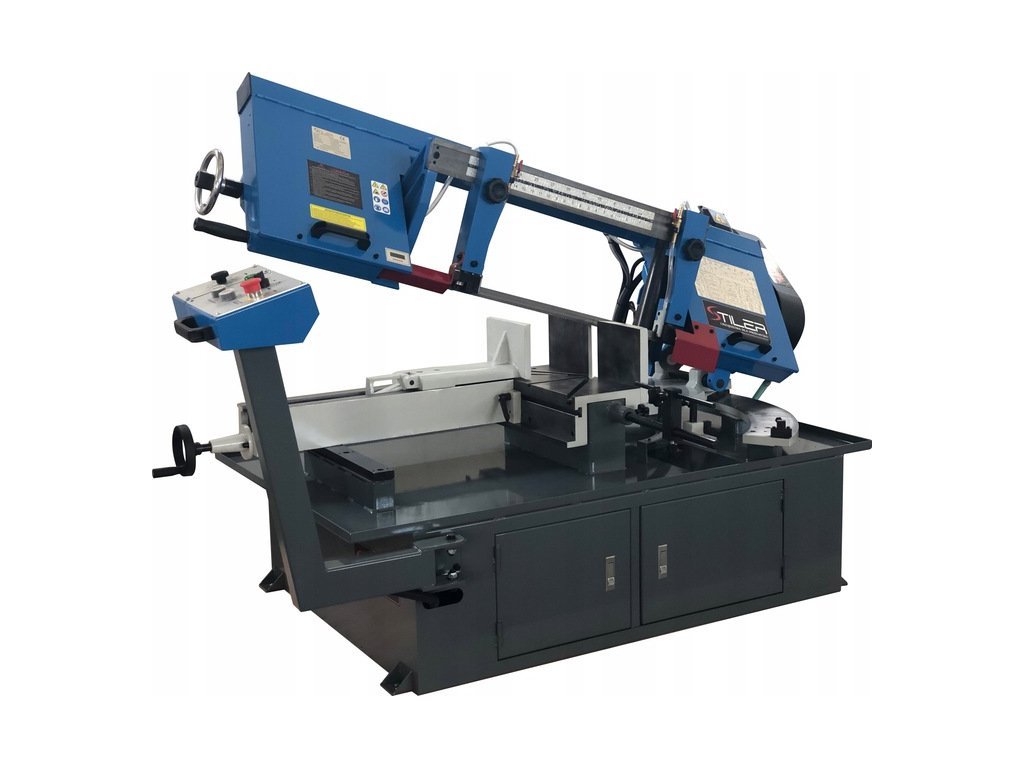

Pásová pila BS 430DG

Detailní popis produktu

Technická data

• Ø max .: 260 mm

• V x B max .: 430 x 260 mm

• Velikost stříhacího pásu: 3660x0,9x27 mm

• Napájení: 3 fáze 400V 1,5 kW

• Nar. pokles ramene: Hydraulický válec

• Lineární rychlost pásu: 24, 52, 78, 109 m / min

• Otočné rameno vpravo: až 60 ° (vpravo), až 45 ° (vlevo)

• Hmotnost: 520 kg

Specifikace

• Masivní, stabilní a rafinovaná konstrukce a rameno vyrobené z masivních svařovaných ocelových plechů poskytují stroji velmi vysokou tuhost a stabilitu při řezání, což zajišťuje přesnost řezu a dlouhou bezporuchový provoz.
• Konstrukce a použití pilového kotouče o šířce 27 mm

• Vedení pásů jsou vybaveny speciálními vložkami a ložisky z tvrdokovu. To má obrovský vliv na vedení pásu, životnost, rovnost, přesnost a kvalitu řezu.

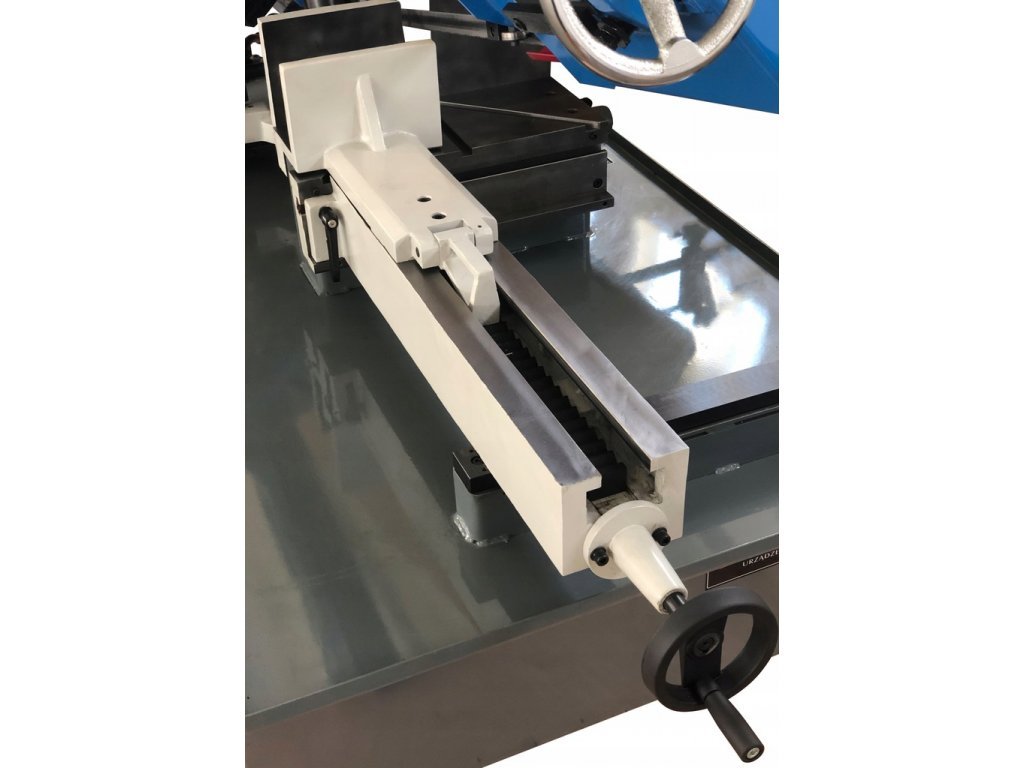

• Fréza je vybavena moderním systémem upínání materiálu s rychloupínacím zámkem.

• Rychlost řezání je regulována hydraulickým válcem.

• Stroj je vybaven výkonným chladícím čerpadlem s velkou nádrží.

• Rychlost ramene se reguluje na ovládacím panelu řezacího stroje.

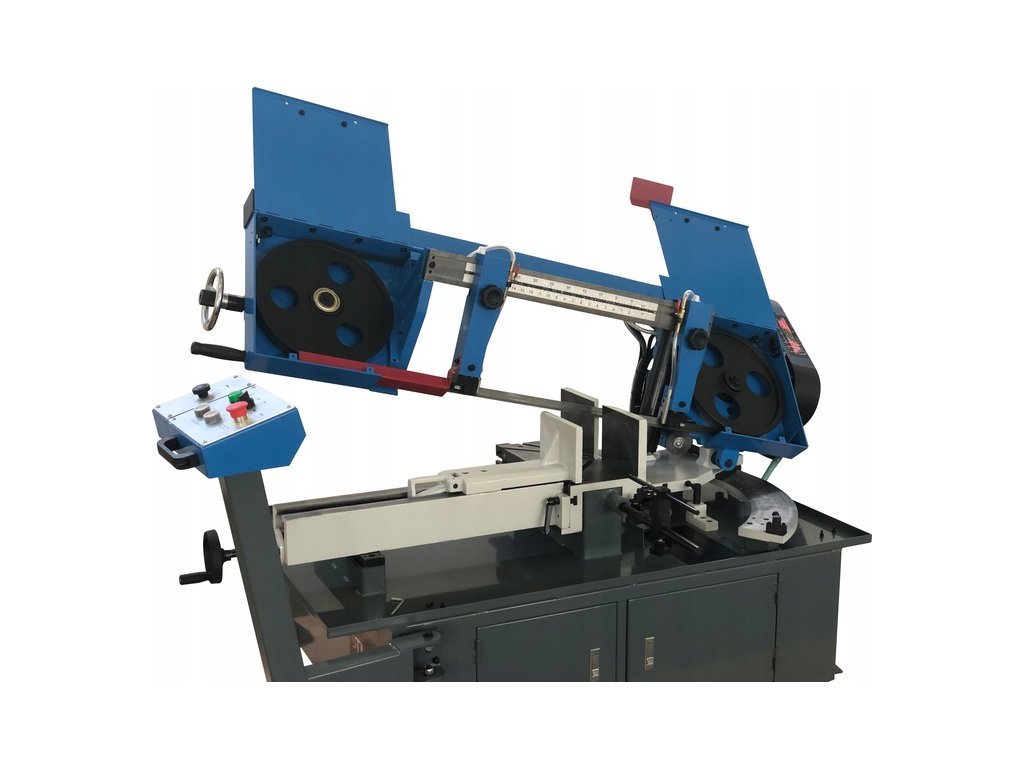

• Rychlost pásu se reguluje změnou polohy pásu na kladkách. Můžeme si zvolit ze čtyř rychlostí stříhacího pásu: 24, 52, 78, 109 m / min.

• V dolní poloze ramene (po řezání materiálu) se pohon pilového pásu a chladicí systém automaticky vypnou.

• Bezpečnost je zajištěna kryty stříhacího pásu a mikrospínači, které zastavují činnost motoru po dokončení řezacího cyklu nebo po otevření některého z krytů.

• Motor je vybaven tepelnými pojistkami nové generace.

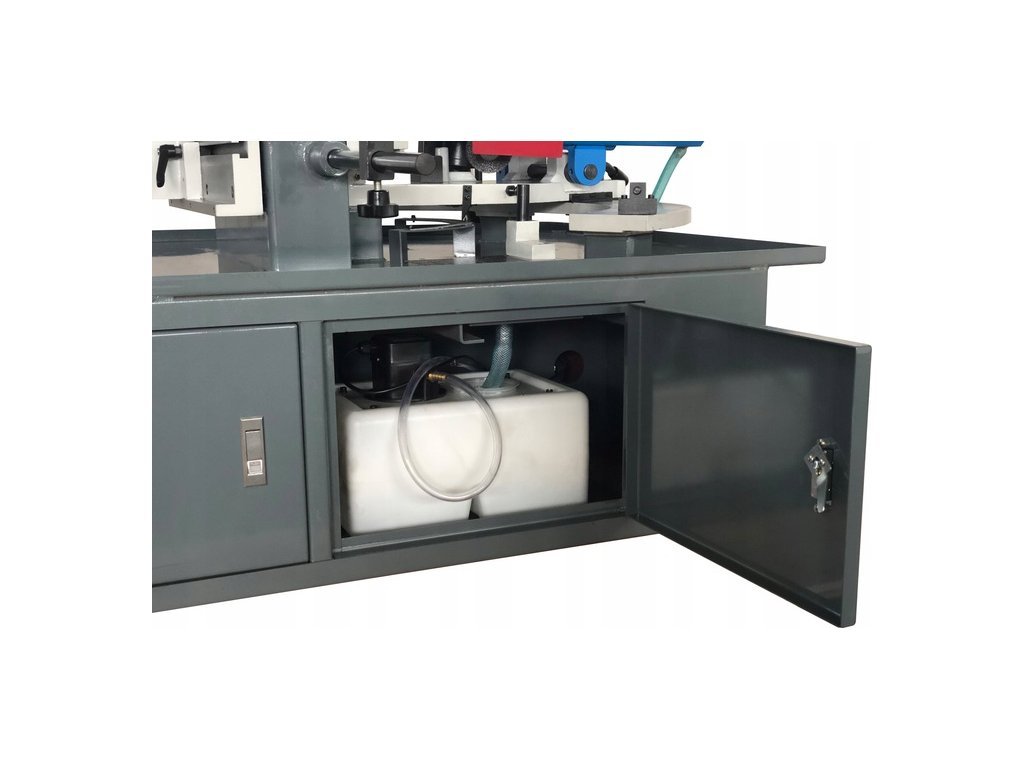

• Základna je vyrobena jako pevné těleso svařované z ocelových plechů. Uvnitř se nachází samostatná nádrž na chladicí kapalinu s elektrickým čerpadlem a velkou odtokovou mísou.

• Tvar horní části základny poskytuje nádrž pro vypouštění chladicí kapaliny a zachytávání třísek vznikajících při řezání materiálu.

• K základně je připevněna ocelová konstrukce s otočným ramenem a ovládacím panelem na samostatném podstavci.

• V procesu řezání je hlavním řezným pohybem pohyb stříhacího pásu a pohyb ramene sestupující.

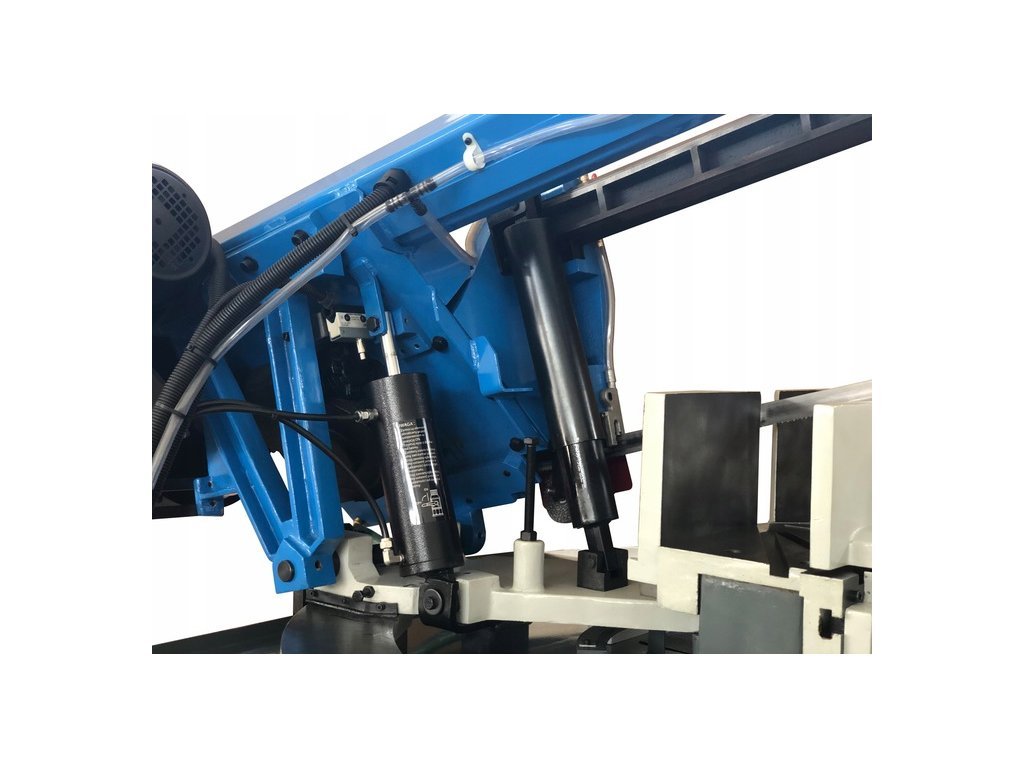

• Rychlost poklesu ramene (rychlost řezání) je regulována hydraulickým pohonem.

• Pohon z motoru na hnací řemenici se přenáší pomocí bezúdržbového šnekového a řemenového převodu.

Rozsah řezu:
Úhel 0 °:

• Trouba - ø260 mm

• Profil - 430 x 260 mm

Úhel 45 ° (pravý):

• Trouba - ø260 mm

• Profil - 300 x 200 mm

Úhel 45 ° (vlevo):

• Trouba - ø260 mm

• Profil - 260 x 130 mm

Úhel 60 °:

• Potrubí - ø155 mm

• Profil - 125 x 125 mm
