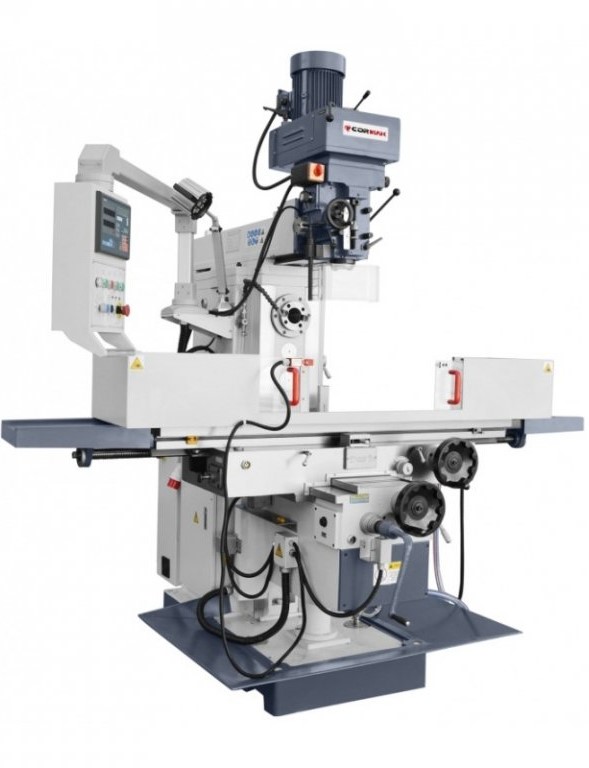

Univerzální frézka XL6336L SERVO
Kód: 2178![kvalitní produkty](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/banners/vyhoda4b_(1).png?61278541)
![Nákup na splátky](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/banners/vyhoda2-1_(1).png?612785f6)
![Servis produktů](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/banners/vyhoda3-1.png?61278655)
Související produkty
![762 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30116_762-mm.jpg?6058cbdc
)
![110 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30125_110-mm.jpg?6058cbdc
)
![100 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30128_100-mm.jpg?6058cbdc
)
![150 mm (1)](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30131_150-mm--1.jpg?6058cbdd
)
![250 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30134_250-mm.jpg?6058cbdd
)
![300 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30137_300-mm.jpg?6058cbdd
)
![497 thumb](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30140_497-thumb.jpg?6058cbdd
)
![250 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30143_250-mm.jpg?6058cbdd
)
![320 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30146_320-mm.jpg?6058cbdd
)
![150 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30149_150-mm.jpg?6058cbde
)
![250 mm (1)](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30152_250-mm--1.jpg?6058cbde
)
![stol 160 mm (1)](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30158_stol-160-mm--1.jpg?6058cbde
)
Dělení pomocí indexovacích desek a velmi přesné úhlové dělení pomocí mikrometrického šroubu.
![100 mm (1)](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30161_100-mm--1.jpg?6058cbde
)
![125 mm](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30164_125-mm.jpg?6058cbde
)
![125 mm (1)](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30167_125-mm--1.jpg?6058cbdf
)
![rozdelovac (1)](https://cdn.myshoptet.com/usr/www.mantechnika.cz/user/shop/detail/30170_rozdelovac--1.jpg?6058cbdf
)
Detailní popis produktu
Vlastnosti stroje
- vysoká spolehlivost všech použitých komponentů, jakož i jejich životnost výrazně snižují potřebu údržby, čímž zajišťují větší dostupnost zařízení
- velmi pevné tělo stroje s osvědčenou konstrukcí a velmi pečlivým zpracováním
- přesně nastavitelné lichoběžníkové vodítka v ose X a široké obdélníkové vodítka v ose Y / Z
- trvanlivá přesnost díky vodicím šroubům ve všech osách
- všechny vodítka jsou kalené a broušené a díky systému centrálního mazání jsou zásobovány olejem pro vodítka
- velký, otočný ovládací panel s integrovaným indikátorem polohy
Technické specifikace
PRACOVNÍ ROZMĚRY TABULKY - 1650 mm x 360 mm
Podélném POSUN STOLU - 1 300 mm
POHYB VERTIKÁLNÍHO STOLU - 450 mm
KUŽEL HORIZONTÁLNÍHO VŘETENA - ISO 50
Kužel vertikálního vřetena - ISO 40
POČET T-automaty STOLE - 3
ŠÍŘKA T-slot - 14 mm
VZDÁLENOST MEZI T-slot - 95 mm
VZDÁLENOST VERTIKÁLNÍHO VŘETENA OD SLOUPCE - 160 - 660 mm
VZDÁLENOST VERTIKÁLNÍHO VŘETENA K STOLU - 40 - 460 mm
TYP SVISLÉ HLAVY - otočné o 45 °
ROZŠÍŘENÍ VERTIKÁLNÍHO VŘETENA - 150 mm
OTOČNÁ RYCHLOST VERTIKÁLNÍHO VŘETENA - 50 - 3 000 ot./min
HORIZONTÁLNÍ RYCHLOST OTOČNÉHO VŘETENA - 58-1800 ot./min
OBLAST STOLNÍHO PODÁNÍ (X / Y) - 25-800 mm / min
OBLAST POSUVU (X / Y / Z) - 1 000/1000/335 mm / min
SÍŤOVÝ MOTOROVÝ VÝKON (VERTIKÁLNÍ / HORIZONTÁLNÍ) - 3,7 kW / 5,5 kW
POHON SERVO - 2,36 kW 15 Nm
VÝKON CHLADICÍHO ČERPADLA - 90 W.
ČISTÁ HMOTNOST - 2750 kg
Výbava závisí od verze
- Digitální výstup pro 3 osy
- Nástroje na údržbu
