Univerzální soustruh 330 x 915 400V

Detailní popis produktu

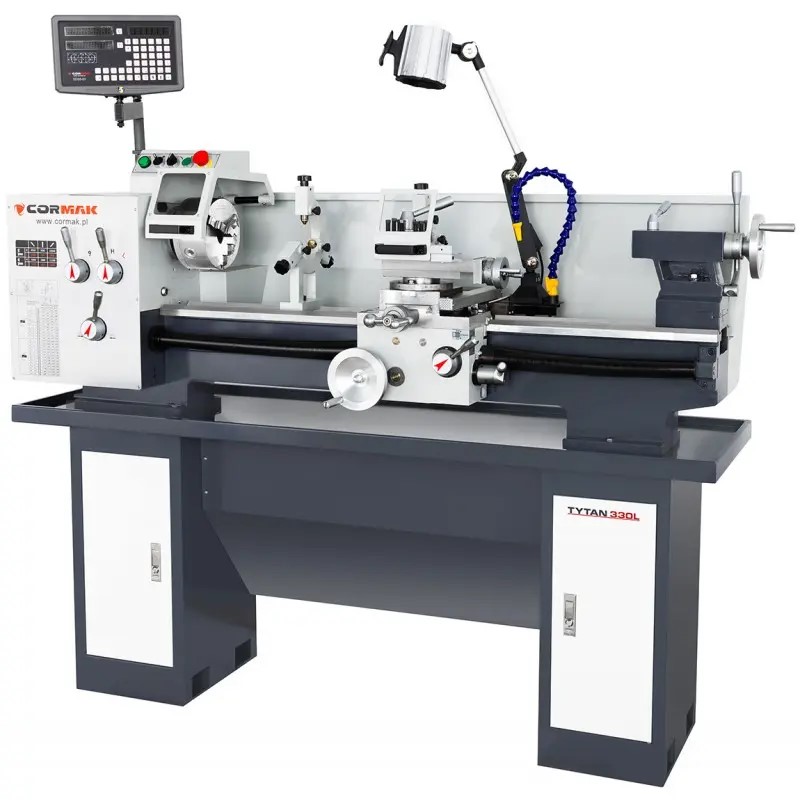

✅ Profesionální univerzální soustruh na kov CORMAK 330x915 (TYTAN 330L) je vybaven 12stupňovou převodovkou s indukčním motorem (konstantní otáčky) 1,1 kW/400V - maximální točivý moment. Doporučuje se pro soustružení tvrdých ocelí a pro mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování.

Technické údaje:

• 3-čelisťové sklíčidlo: 160 mm
• Maximální průměr otáčení nad lůžkem: 325 mm
• Průměr otáčení nad suportem: 208 mm
• Délka otáčení v pevných středech: 915 mm
• Maximální délka instalovaného dílu (zajišťovací sklíčidlo/vřeteno): 830 mm
• Šířka lůžka: 160 mm
• Průchod vřetene: 38 mm
• Otáčky vřetena: 12 rozsahů (L/H) 65 - 1650 ot./min.
• Rozsah otáček vřetene: L: 65, 90, 120, 120, 160, 300 ot./min.
  H: 380, 500, 640, 850, 1100, 1650 ot./min.
• Hrot vřetene:    -
• Kužel vřetene: MK5
• Rozměry držáku soustruhu: 78 x 78 x 20 mm
• Maximální rozměry nástroje: 16 x 16 mm
• Rozsah pohybu horních saní: 100 (0,05) mm
• Rozsah příčného pohybu: 153 (0,1) mm
• Rozsah podélného pohybu: 750 (0,5) mm
• Metrický závit: (36) 0,25-7 mm
• Palcový závit: (36) 4-120 TPI
• Počet a rozsah podélných posuvů: (40) 0,087 – 2,218 mm/ot.
• Počet a rozsah příčných posuvů: (40) 0,019 - 0,471 mm/ot.
• Prodloužení pouzdra koníku: 75 mm
• Průměr pouzdra ložiska koníku: 32 mm
• Kužel objímky koníka: MK3
• Výkon hlavního motoru S1/S6: 1,1/1,32 kW | 400 V
• Výkon čerpadla chladicí kapaliny: 40 W
• Rozměry d/š/v: 1770 x 740 x 1600 mm
• Hmotnost cca: 390 kg (±2 %)



Hlavní výhody:

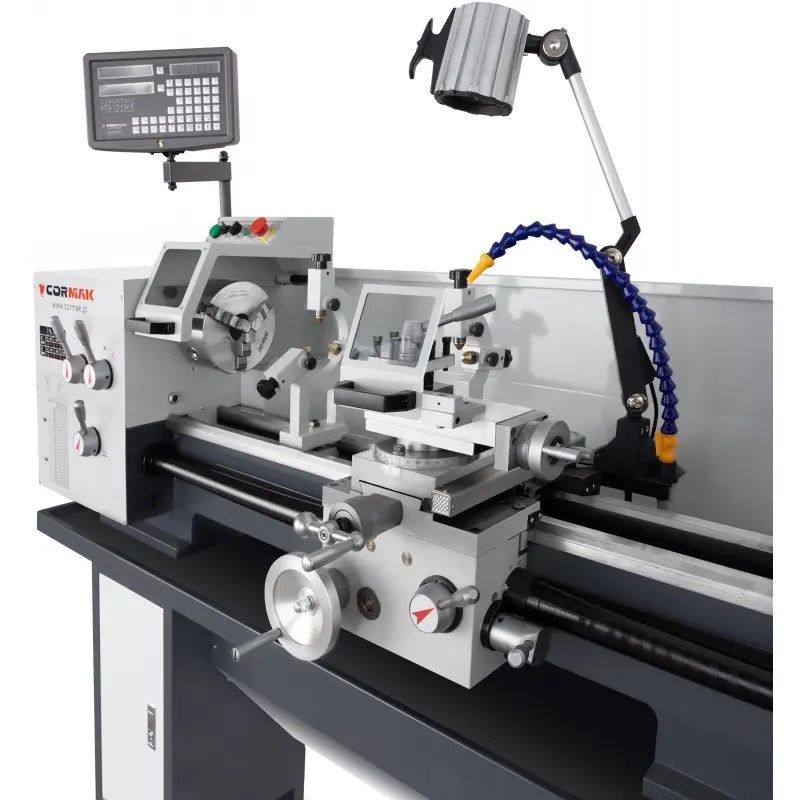

• Digitální odečet ve dvou osách podélného a příčného pohybu suportu. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Indukční motor (konstantní otáčky) 1,1 kW/400 V pohon s vysokým výkonem a vysokým točivým momentem, optimálně vhodný pro obrábění oceli a neželezných materiálů.
• Chladící systém a digitální odpočet na 2 osách jako standard.
• Průchod vřetene 38 mm zajišťuje optimální pracovní výsledky a umožňuje obrábění hřídelí o velkém průměru.
• Lůžko s indukčním, broušeným vedením z kalené oceli. Vhodná šířka lůžka 160 mm zajišťuje stabilní a přesné pracovní podmínky.
• Kalená a broušená ozubená kola ve vřetenové převodovce.
• Vodicí šroub pro závitování a automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu převodovky.

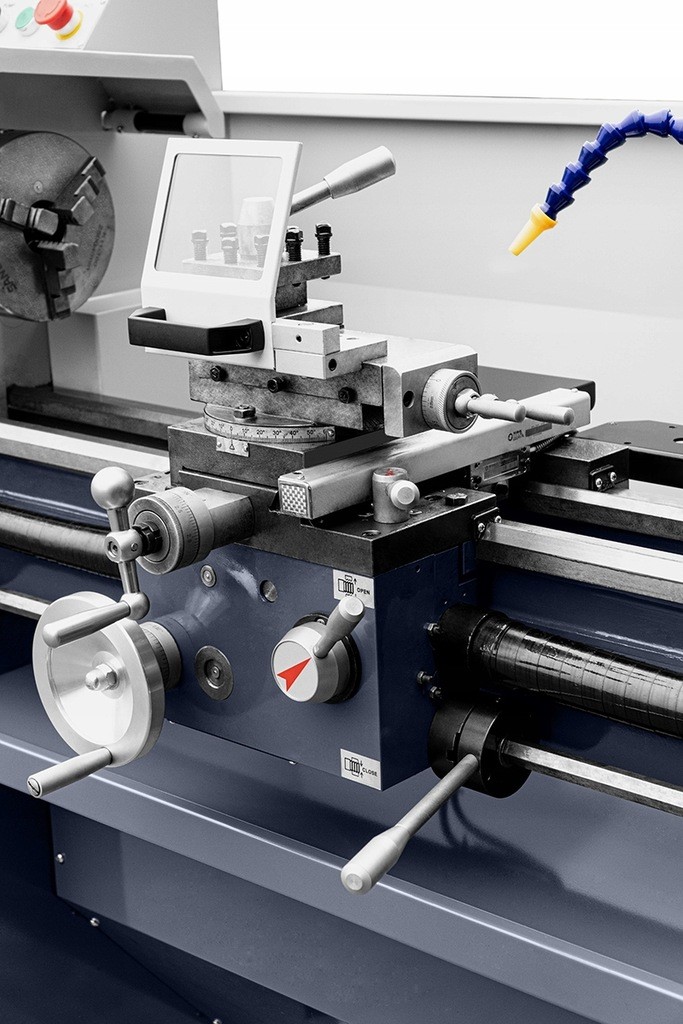

• Suport s ručními kolečky s přesnou stupnicí 0,5/0,1 mm (příčný/podélný posuv).

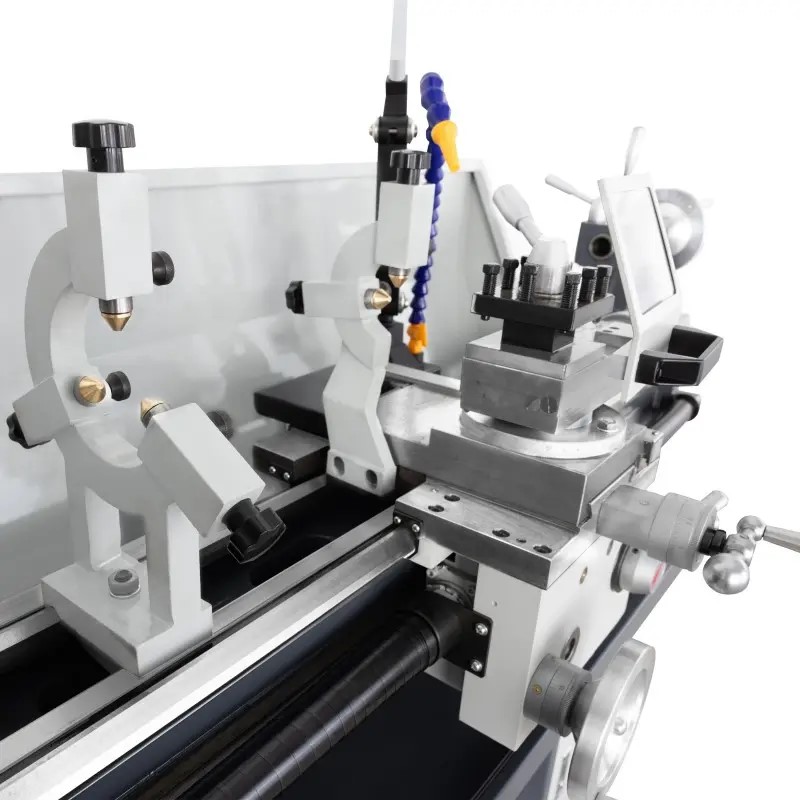

• Saně nástroje lze otáčet o ± 45° a koník má posuvný systém ± 10 mm pro otáčení kuželů.
• Automatický podélný posuv 0,087 - 2,218 (40) mm/ot a příčný posuv 0,019 - 0,471 (40) mm/ot - zkracuje dobu obrábění a zlepšuje kvalitu při soustružení dlouhých obrobků.
• Možnost obrábění široké škály závitů. Sada obsahuje supravu  výměnných koleček.
• Velký rozsah závitování (pravé a levé závitování): metrický 0,25-7 (36) mm, palec 4-120 (36) TPI.
• Stroj je plně v souladu s požadavky směrnic EU (CE).
