Univerzální soustruh CORMAK GOLIAT 800x4000

Detailní popis produktu

✅ Průmyslový kovový soustruh CORMAK GOLIAT 800 x 4000 mm se vyznačuje robustní konstrukcí litinového lůžka, 12stupňovou převodovkou, výkonným indukčním motorem 7,5 kW/400 V pro maximální točivý moment a velkým otvorem vřetena. Je doporučen pro soustružení tvrdých ocelí a mechanické soustružení a lze jej použít pro různé úkoly včetně vnitřního a vnějšího soustružení, kuželového soustružení, metrického a palcového závitování, vrtání a protahování.

✅ Soustruh série GOLIAT je speciálně navržen pro průmyslovou výrobu velkých komponentů. Používá se v průmyslových závodech pro hromadnou a středně objemovou výrobu.

Technické parametry:

• Max. průměr soustružení nad lůžkem: Ø800 mm
• Max. průměr soustružení nad příčným suportem: Ø560 mm
• Max. průměr soustružení v drážce můstku: Ø1000 mm
• Délka drážky: 225 mm
• Vzdálenost os: 4000 mm
• Šířka lůžka: 400 mm
• Rozměry nástroje: 25x25 mm
• Max. posuv horní sáně: 140 mm
• Max. posuv příčné sáně: 350 mm
• Průchod vřetene: Ø105 mm
• Hlava vřetene: D1-8 CAMLOCK
• Otáčky vřetene: 12 rychlostí (36-1600 ot./min.)
• Počet a rozsah podélných posuvů: 65 (0,063-2,52 mm/ot.)
• Počet a rozsah příčných posuvů: 65 (0,027-1,07 mm/ot.)
• Metrický závit: 22 (1-14 mm)
• Palcový závit: 25 (28-2 stoupání TPI na palec)
• Modulární závit: 18 (0,5-7 mm)
• Závit DP: 24 (56-4 DP)
• Rychlý podélný posuv: 4,5 m/min.
• Rychlý příčný posuv: 1,9 m/min.
• Průměr pinoly koníku: 75 mm
• Kužel koníka: MK5
• Max. zdvih pinoly koníku: 150 mm
• Příčný zdvih koníku: ±15 mm
• Hlavní motor S1/S6: 7,5/9 kW / 400 V
• Motor rychlého posuvu: 250 W
• Čerpadlo chladicí kapaliny: 60 W
• Rozměry D/Š/V cca: 5700 x 1150 x 1800 mm
• Hmotnost cca: 5300 kg (±2 %)

Hlavní výhody:

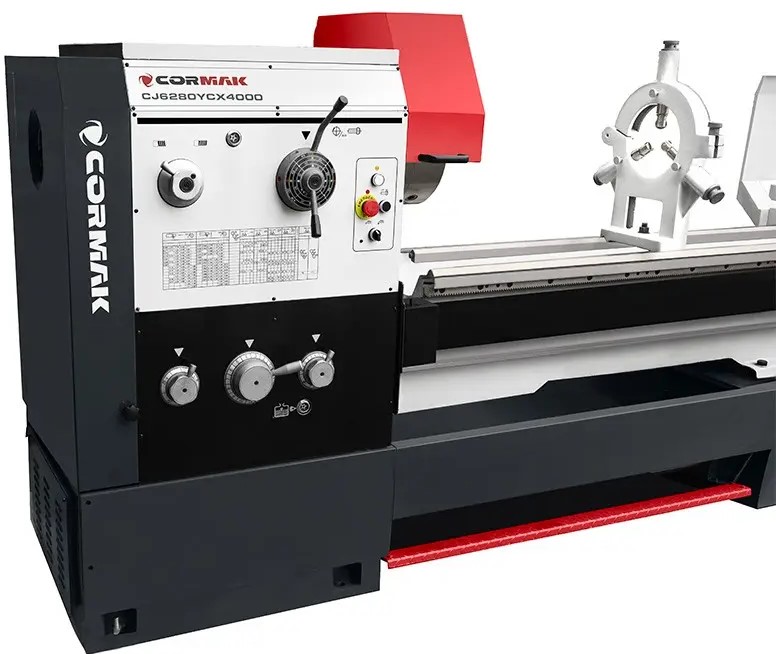

• ⏩ Univerzální soustruh GOLIAT 800 x 4000 (CJ6280YC/4000) lze použít pro různé úkoly, jako je vnitřní a vnější soustružení, soustružení kuželů, leštění, metrické, palcové, modulární a DP závitování, vrtání a provrtávání.
• ⏩ Robustní konstrukce litinového lůžka zajišťuje maximální snížení vibrací. Lůžko je mimořádně odolné vůči kroucení a nepodléhá vibracím, čímž splňuje základní podmínku pro přesné soustružení.
• ⏩  Centrální systém přepínání posuvu, vodicí šroub a podávací hřídel pro závitování.

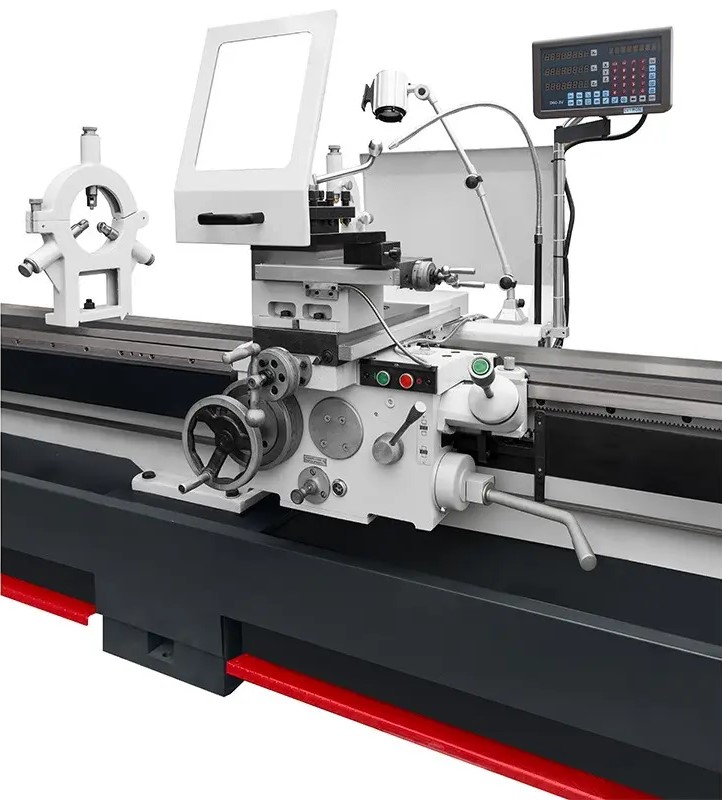

• ⏩  Digitální odečítač pracuje ve třech (3) osách pohybu: podélné, příčné a horní saně. Zpracovaný elektronický signál z optických pravítek zobrazuje hodnoty získané z pohybů podél os na digitální obrazovce.
• ⏩  Soustruh je vybaven vysoce kvalitním, zesíleným systémem ložisek vřetena. Moderní kuličková ložiska pro hlavní vřeteno.
• ⏩ Optimální pracovní výsledky zajišťuje velký otvor vřetena 105 mm, středová vzdálenost 4000 mm, 3-čelisťové sklíčidlo 315 mm, šířka lůžka 400 mm a výkonný motor o výkonu 7,5 kW.
• ⏩ Rychlý systém podélného a příčného posuvu výrazně zkracuje čas obrábění a zvyšuje produktivitu.
• ⏩ Kalená a broušená ozubená kola ve vřetenové převodovce zajišťují dlouhodobou stabilitu.
• ⏩ Vybaven vodícím šroubem a podávacím hřídelem pro závitování, jakož i automatickým podélným a příčným posuvem.

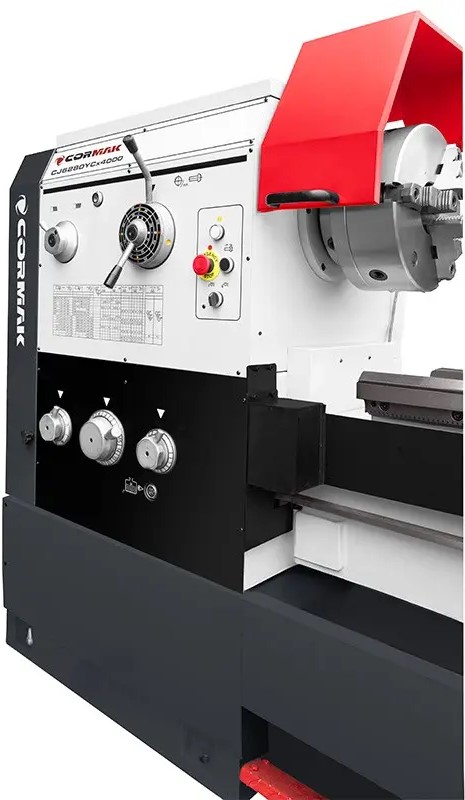

• ⏩ Jednoduché nastavení otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převodovce.
• ⏩ Časovač závitování je navržen pro přesné počítání závitů. Tato funkce je navržena tak, aby šetřila čas tím, že umožňuje uvolnění matice vodicího šroubu v několika krocích, což umožňuje rychlé a manuální vrácení suportu do původní polohy.
• ⏩ Lůžko je vybaveno vyměnitelným můstkem pro soustružení větších obrobků, jako jsou například kotouče. Tento model soustruhu umožňuje obrábění o maximálním průměru 1000 mm s odstraněným můstkem.
