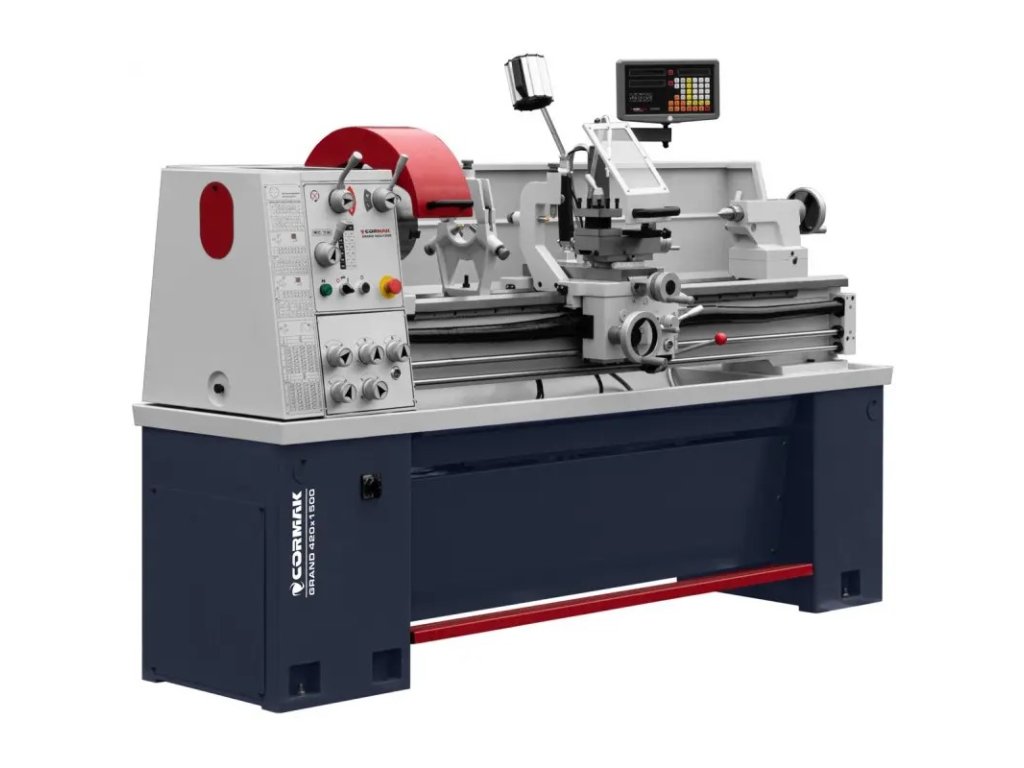

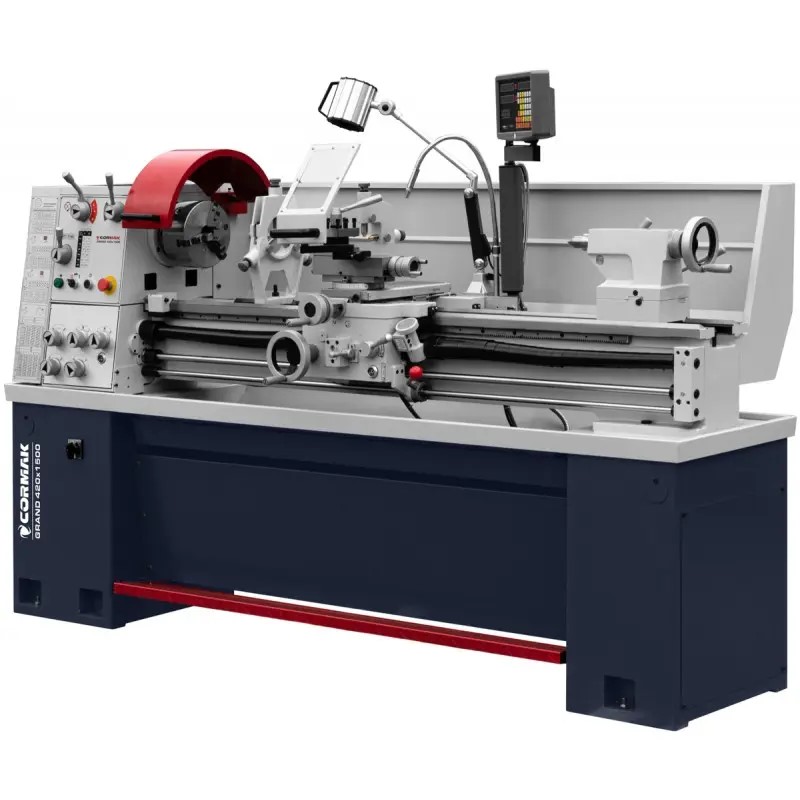

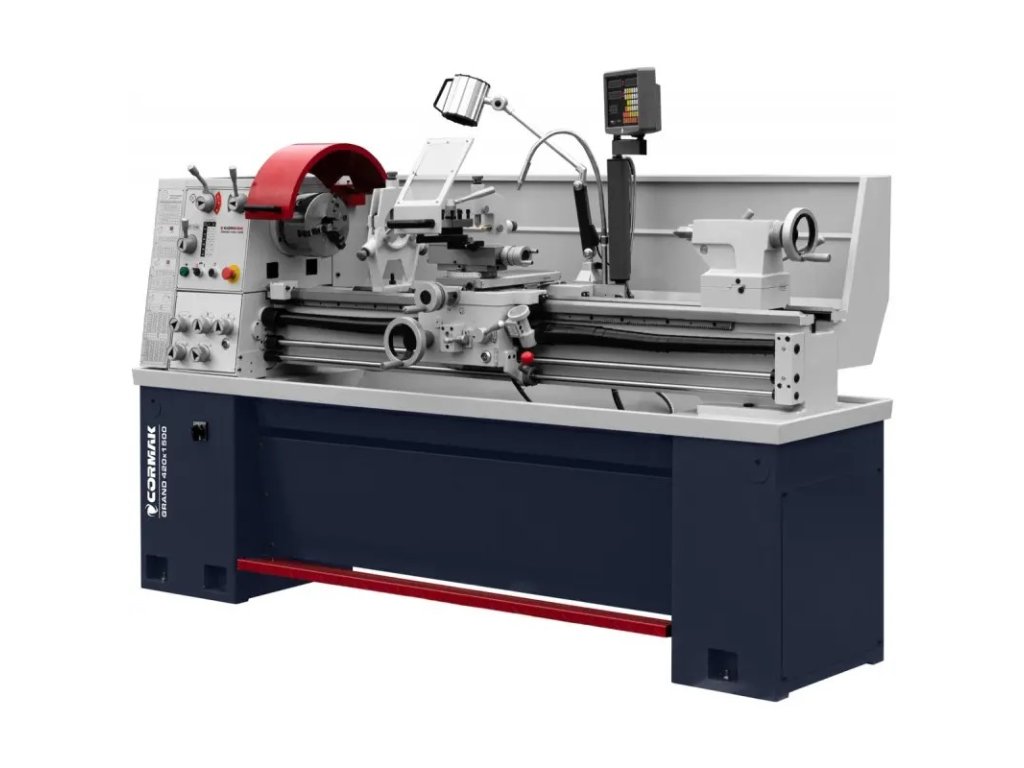

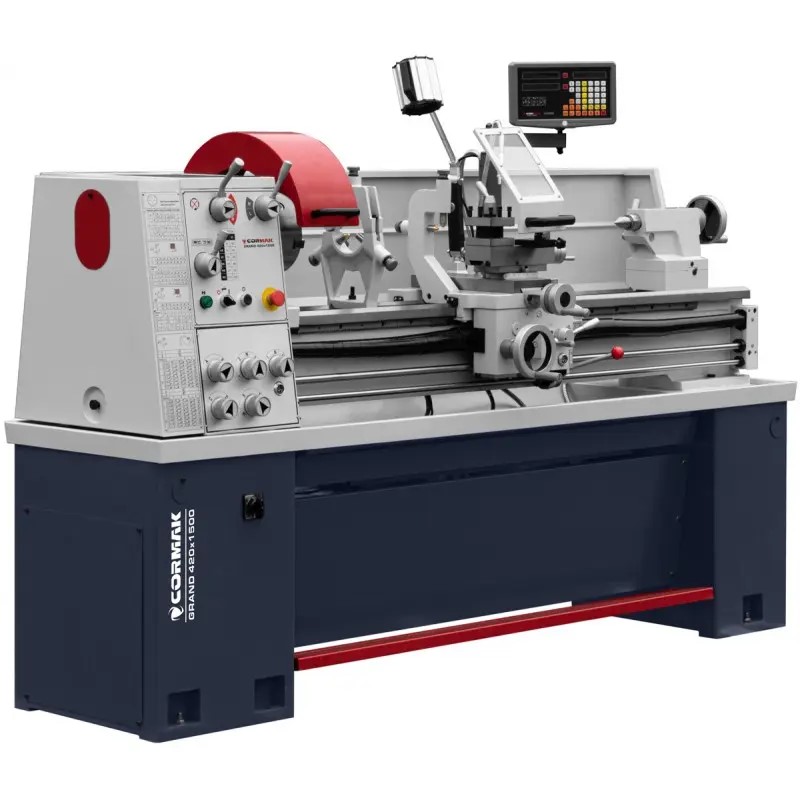

Univerzální soustruh CORMAK GRAND 420x1500

Detailní popis produktu

✅ Profesionální soustruh GRAND 420 x 1500 je vylepšený a optimalizovaný model oblíbených soustruhů na kov. Univerzální soustruh na kov je vybaven 12-rychlostní převodovkou (45-2000 ot./min.) s indukčním motorem (konstantní otáčky) 2,4 kW/400V - maximální točivý moment, průchod vřetena 55 mm. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování. Soustruh patří do profesionální série, používané jak pro malovýrobu, tak pro střední podniky.

Technické parametry

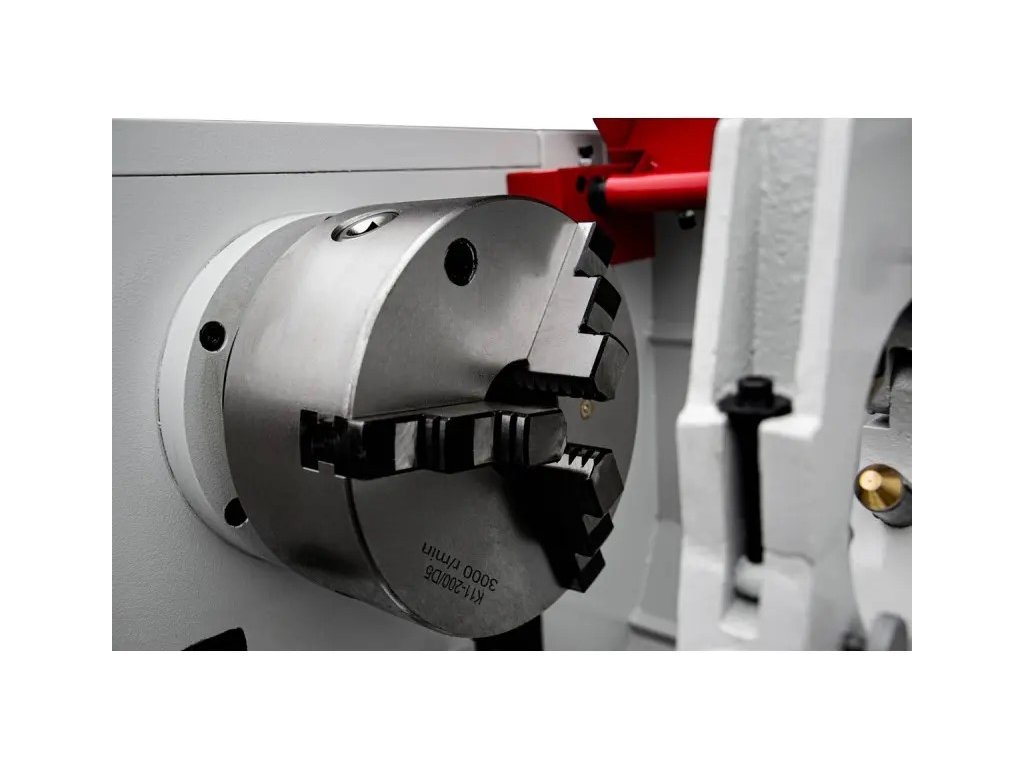

• 3-čelisťové sklíčidlo: 200 mm
• Maximální průměr otáčení nad lůžkem: 390 (420) mm
• Točný průměr nad suportem: 240 mm
• Průměr otáčení při výběru můstku: -
• Délka točení v pevných středech: 1500 mm
• Max. délka instalovaného dílu (zajišťovací sklíčidlo/vřeteno): 1400 mm
• Šířka lůžka: 220 mm
• Průchod vřetene: 55 mm
• Otáčky vřetene: 12 rozsahů (I/II) 45-2000 ot./min.
• Rozsah otáček vřetene: I: 45, 65, 180, 245, 350, 1000 ot./min.II: 90, 130, 360, 490, 700, 2000 ot./min.
• Hrot vřetene: D1-5 CAMLOCK
• Kužel vřetene: MK6

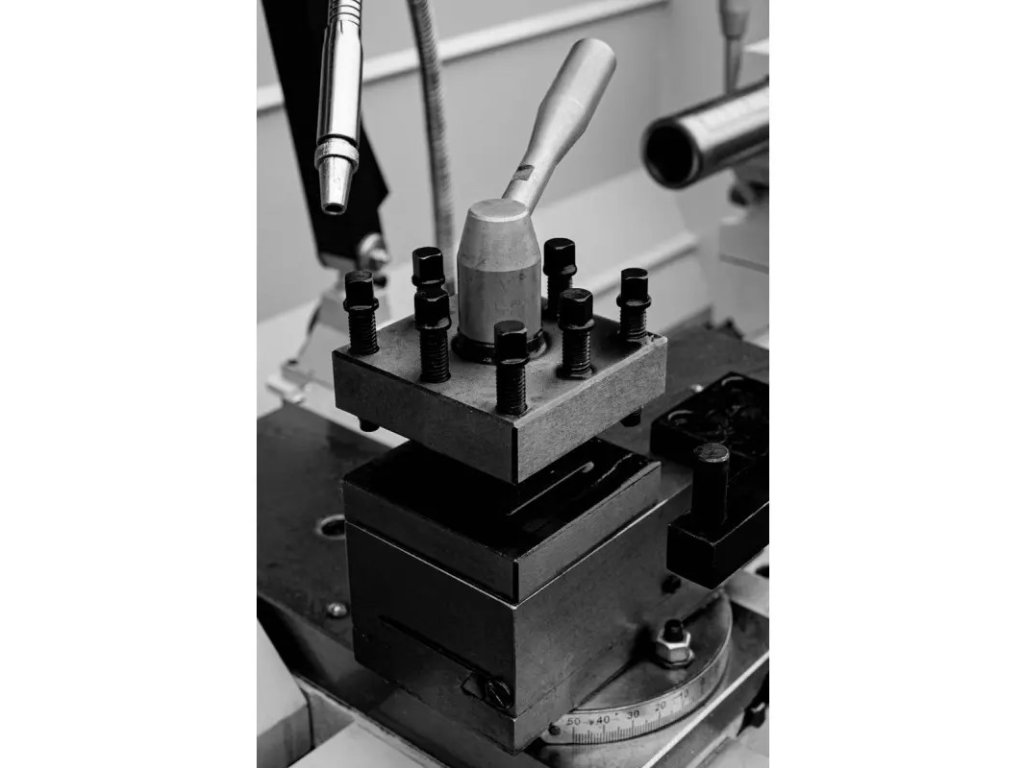

• Rozměry držáku soustruhu: 90 x 90 x 32 mm
• Maximální rozměry nástroje: 20 x 20 mm
• Rozsah posuvu horních saní: 110 (0,04) mm
• Rozsah příčného posuvu: 195 (0,04) mm
• Podélný rozsah posuvu: 1150 (0,15) mm
• Metrický závit: (36) 0,8 - 14 mm
• Palcový závit: (36) 2-28 T.P.I
• Počet a rozsah podélných posuvů: (64) 0,03-0,42 mm/ot.
• Počet a rozsah příčných posuvů: (64) 0,006-0,11 mm/ot.

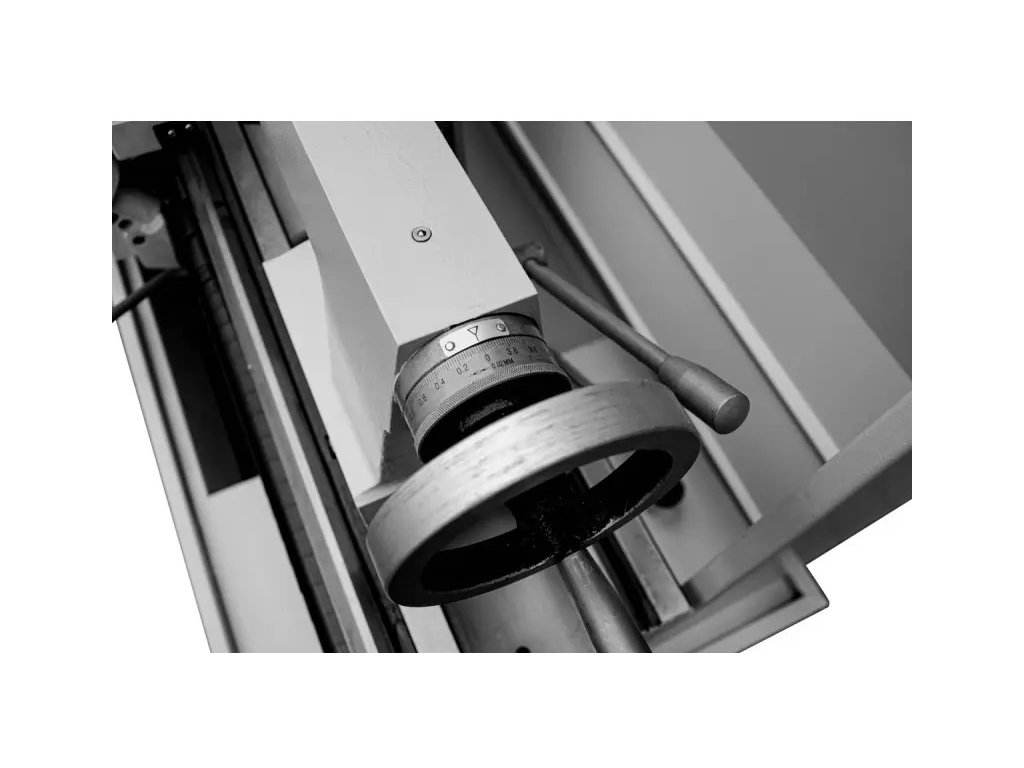

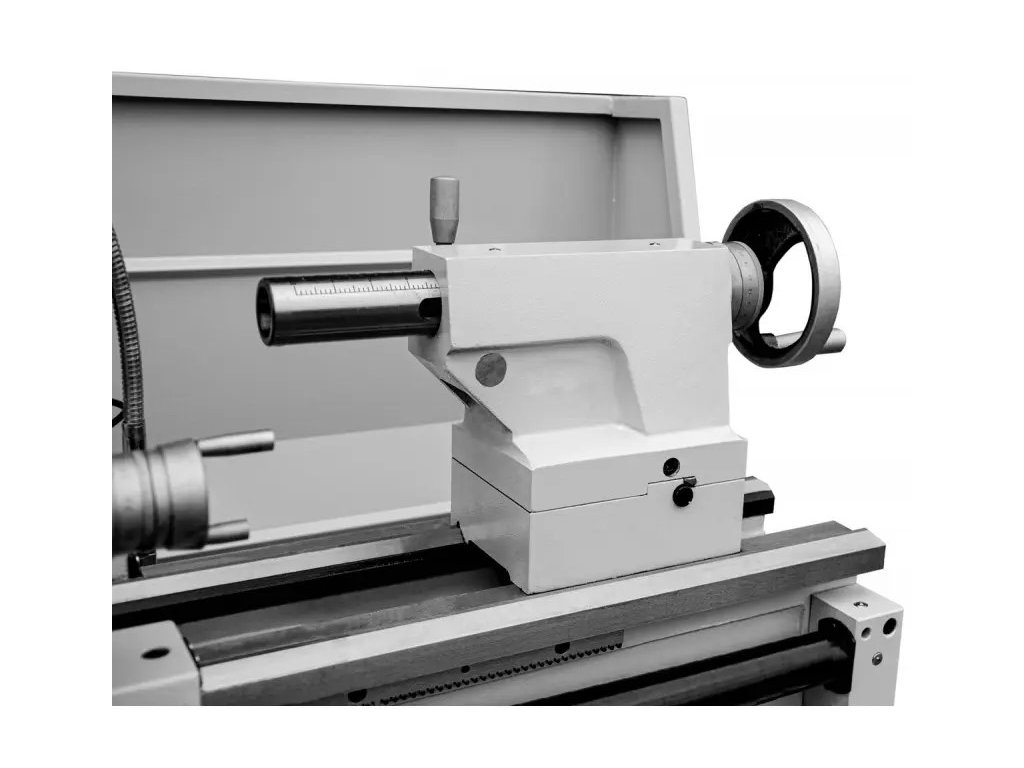

• Prodloužení pinoly koníku: 110 (0,04) mm
• Průměr pinoly koníku: 45 mm
• Kužel pinoly koníka: MK4
• Výkon hlavního motoru S1/S6: 2,0/2,4 2,4/2,88 kW | 400 V
• Výkon čerpadla chladicí kapaliny: 0,1 kW
• Rozměry d/š/v: 2400 x 780 x 1650 mm
• Hmotnost: 920 kg (±2 %)

Hlavní výhody:

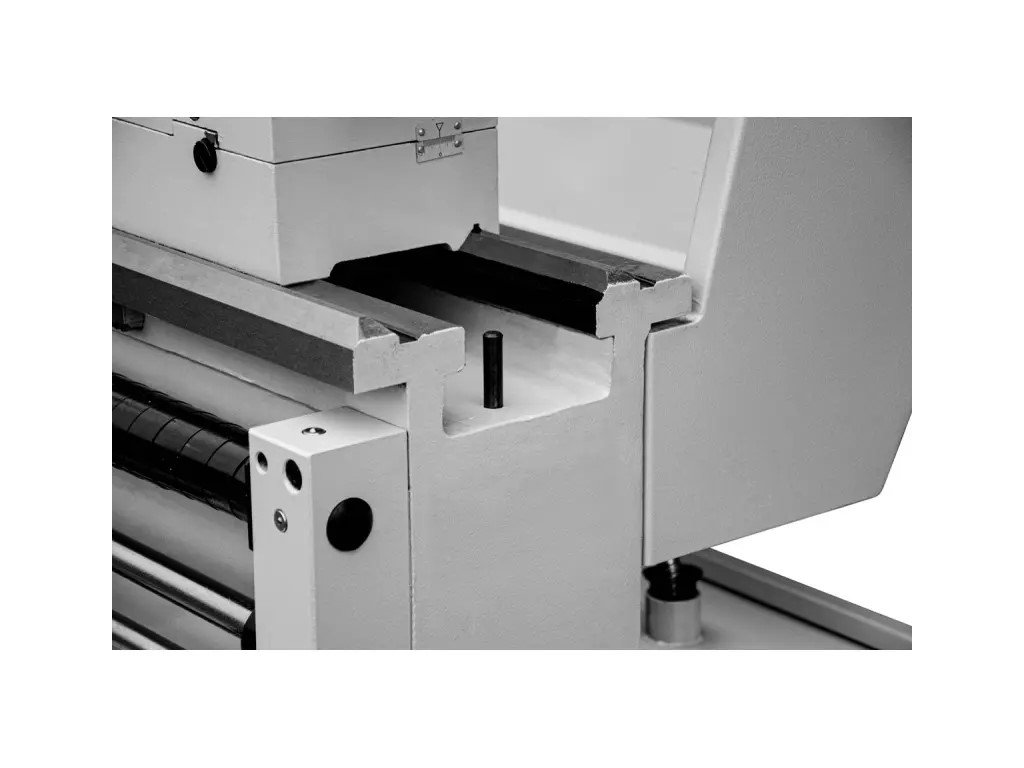

• Soustruh GRAND 420x1500 má kombinované litinové lůžko (pravá a levá základna z litiny) zajišťující maximální snížení vibrací. Kromě toho jsou vodící lišty lůžka přesně broušené a kalené.

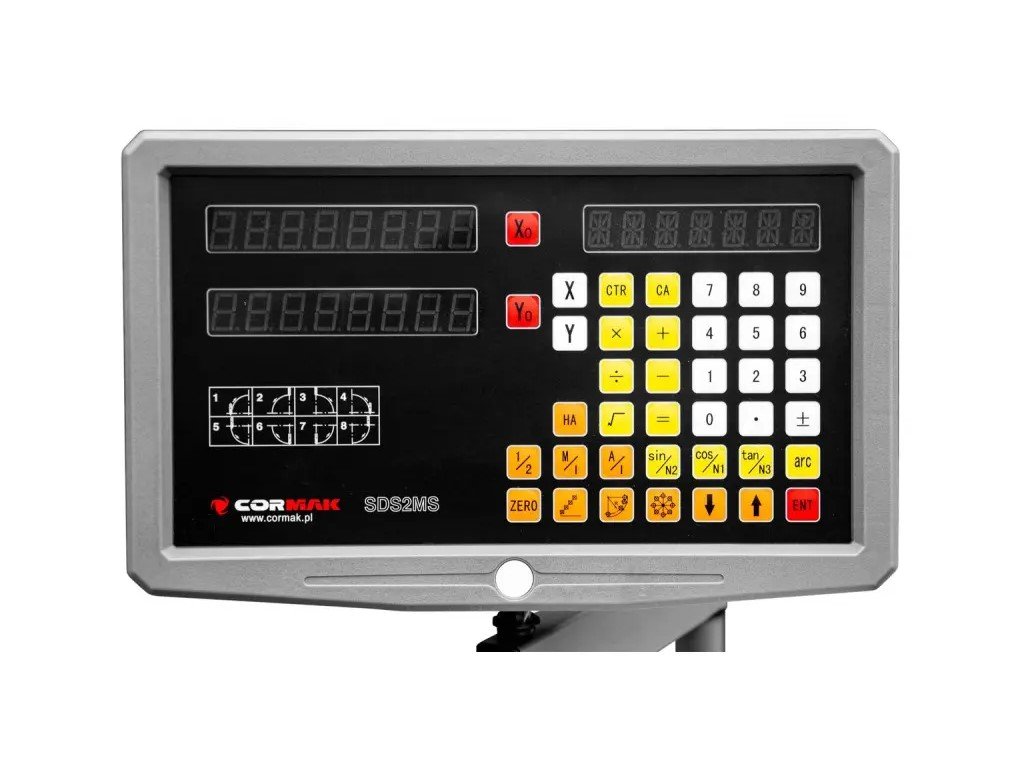

• Digitální odpočet pracuje ve 2 (dvou) osách podélného a příčného pohybu suportu. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Soustruh je vybaven kvalitním a zesíleným systémem uložení vřetena.
• Optimální pracovní výsledky zajišťuje velký průchod vřetena 55 mm, 200 mm 3-čelisťové sklíčidlo soustruhu a výkonný dvourozsahový motor o výkonu 2,0/2,4 kW.

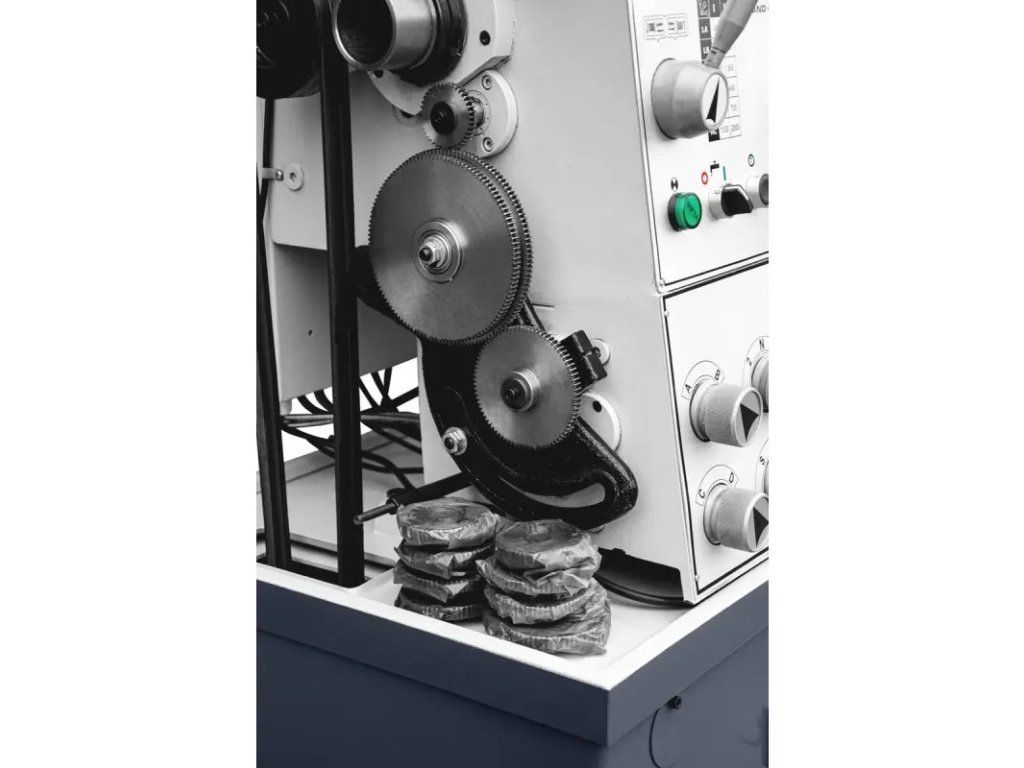

• Kalená a broušená ozubená kola ve vřetenové převodovce.
• Vhodná šířka lůžka 220 mm zajišťuje stabilní a přesné pracovní podmínky.
• Vybaven vodícím šroubem a podávacím hřídelem pro závitování a automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu převodovky. Zámek volby posuvu pomocí vodicího šroubu nebo hřídele.
• Nastavitelná spojka proti přetížení na hnacím hřídeli.
• Široká škála soustružených závitů: metrický (26) 0,4 - 7 mm, palcový (34) 4-56 T.P.I. Soustružení pravých a levých závitů.

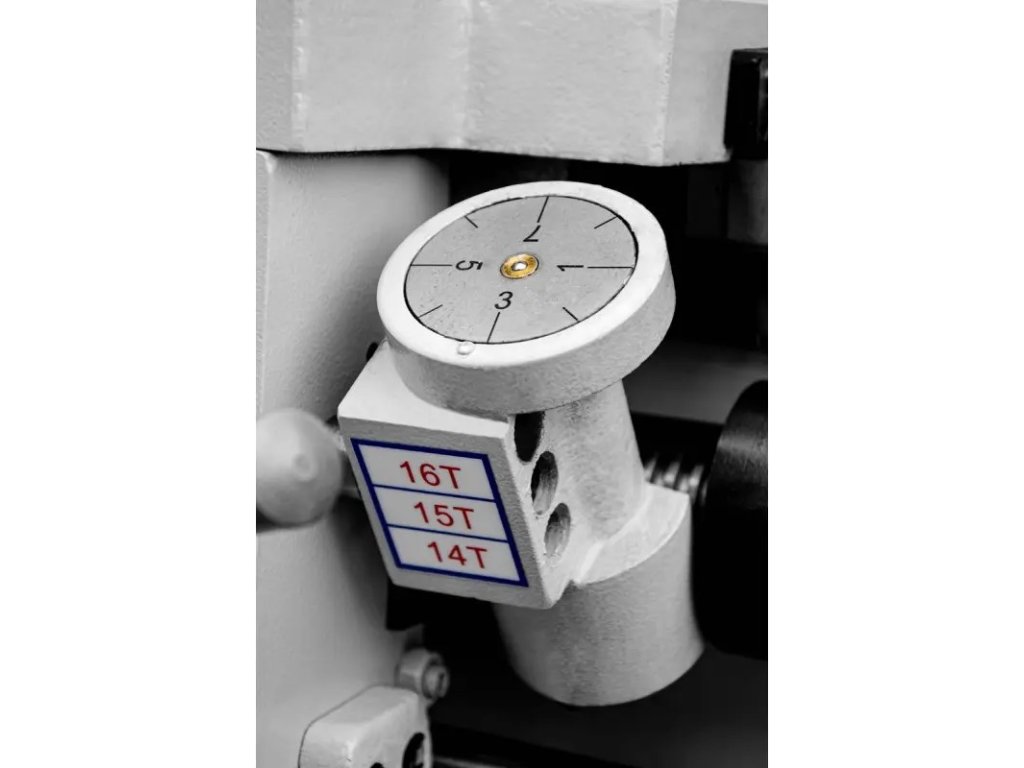

• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Účelem této funkce je ušetřit čas tím, že umožňuje povolit matici vodicího šroubu jen několika přechody a ručně a rychle vrátit suport do původní polohy.
• Centrální systém přepínání podávání, podávací šroub a podávací hřídel pro řezání závitů.
• Lůžko soustruhu je mimořádně odolné vůči kroucení a nepodléhá vibracím, což je základní podmínka přesného soustružení.
