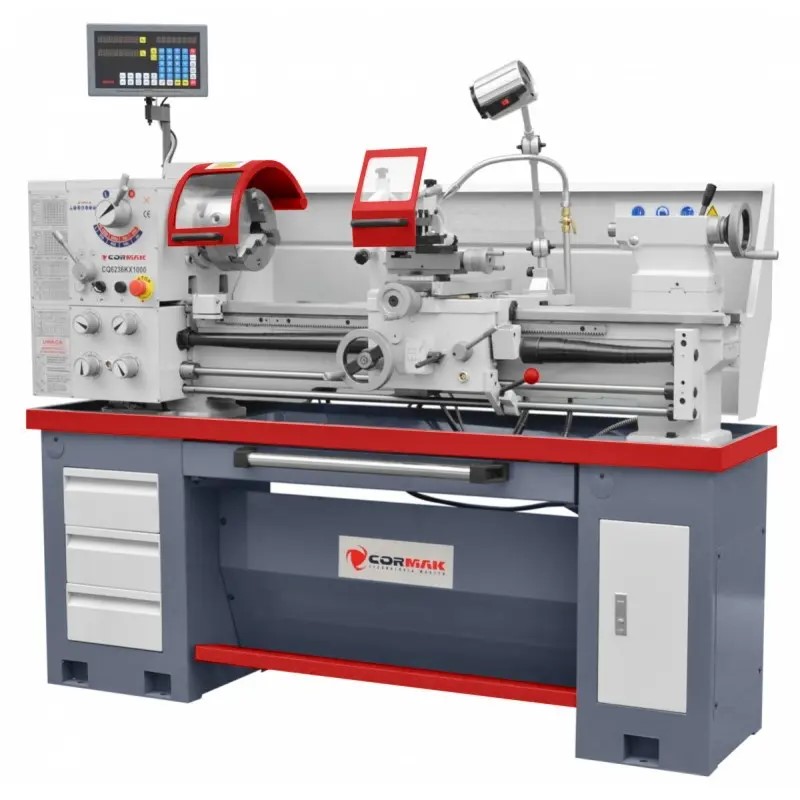

Univerzální soustruh CORMAK TORNADO 360x1000 PLUS

Detailní popis produktu

✅ Profesionální univerzální soustruh TORNADO 360 PLUS (TORNADO 360) na kov je vybaven 8-stupňovou převodovkou (70-2000 ot./min.) s indukčním motorem (konstantní otáčky) 2,0 kW/400V - maximální točivý moment, průchod vřetene 52 mm. Doporučuje se k soustružení tvrdých ocelí a mechanickému soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování.

Technické údaje:

• 3-čelisťové sklíčidlo: 200 mm
• Maximální průměr otáčení nad lůžkem: 360 mm
• Průměr otáčení nad suportem: 224 mm
• Průměr otáčení v dutině můstku: 490 mm
• Délka otáčení v pevných středech: 1000 mm
• Max. délka instalovaného dílu (zajišťovací sklíčidlo/vřeteno): 900 mm
• Šířka lůžka: 188 mm
• Průchod vřetene: 52 mm
• Otáčky vřetena: 8 rozsahů (L/H) 70-2000 ot./min
• Rozsah otáček vřetene: L: 70, 115, 190, 300 /
  H: 460, 755, 1255, 2000 ot./min
• Hrot vřetene: D1-5 CAMLOCK
• Kužel vřetene: MK6
• Rozměry držáku soustruhu: 80 x 80 x 30 mm
• Maximální rozměry nástroje: 20 x 20 mm
• Rozsah pohybu horních saní: 90 (0,04) mm
• Rozsah příčného pohybu: 165 (0,04) mm
• Rozsah podélného pohybu: 750 (0,15) mm
• Metrický závit: (26) 0,4 - 7 mm
• Palcový závit: (34) 4-56 T.P.I
• Počet a rozsah podélných posuvů: (32) 0,052-1,392 mm/ot.
• Počet a rozsah příčných posuvů: (32) 0,014-0,38 mm/ot.

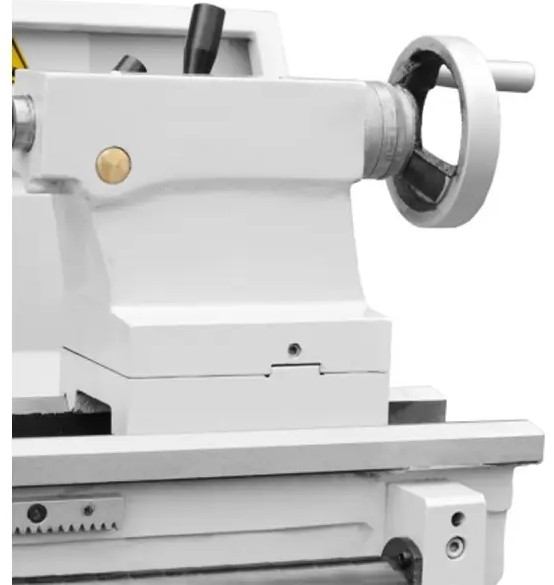

• Prodloužení pinoly koníku: 100 (0,04) mm
• Průměr pinoly koníku: 42 mm
• Kužel pinoly koníka: MK4
• Výkon hlavního motoru S1/S6: 2,0/2,4 kW | 400 V
• Výkon čerpadla chladicí kapaliny: 40 W
• Rozměry d/š/v: 1800 mm x 750 mm x 1650 mm
• Hmotnost: 760 kg (±2 %)

Hlavní výhody:

• Soustruh Tornado 360 Plus (TORNADO 360) má vyztužený žebrovaný povrch lůžka, který poskytuje maximální redukci vibrací. Lůžko je navíc precizně vybroušeno a vytvrzeno.
• Digitální odpočet pracuje ve 2 (dvou) osách podélného a příčného pohybu suportu. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Soustruh je vybaven kvalitním a zesíleným systémem uložení vřetena.
• Optimální pracovní výsledky zajišťuje velký průchod vřetene 52 mm, 200 mm 3-čelisťové sklíčidlo soustruhu a výkonný 2,0 kW motor.
• Kalená a broušená ozubená kola ve vřetenové převodovce.
• Zvětšená šířka lůžka 188 mm zajišťuje stabilní a přesné pracovní podmínky.

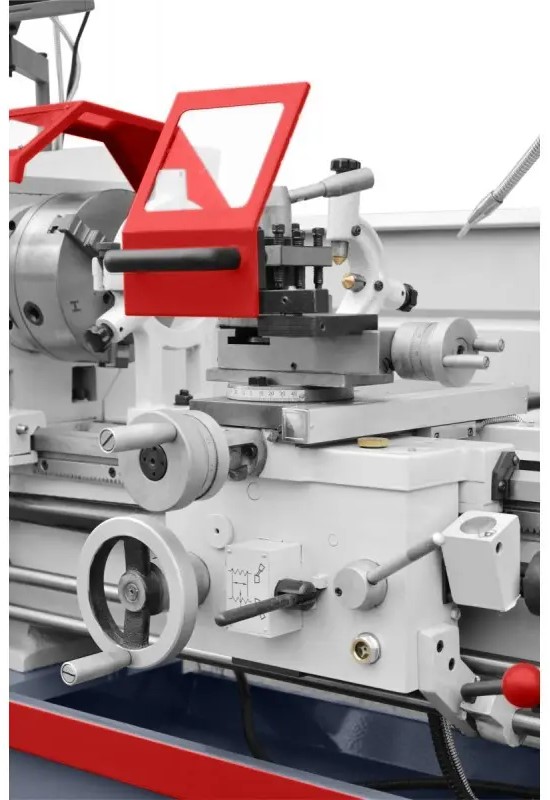

• Vybaven vodícím šroubem a podávacím hřídelem pro závitování a automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu převodovky. Zámek volby posuvu pomocí vodicího šroubu nebo hřídele.
• Nastavitelná spojka proti přetížení na hnacím hřídeli.
• Široká škála soustružených závitů: metrický (26) 0,4 - 7 mm, palcový (34) 4-56 T.P.I. Soustružení pravých a levých závitů.
• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Účelem této funkce je ušetřit čas tím, že umožňuje povolit matici vodicího šroubu jen několika přechody a ručně a rychle vrátit suport do původní polohy.
• Lůžko má vyměnitelný můstek pro otáčení prvků větších rozměrů. Tento model soustruhu umožňuje obrábění maximálního průměru 490 mm s odstraněným můstkem.
• Výsuvná zásuvka na třísky a zásuvky na nářadí pro lepší a efektivnější práci.
• Bohatá standardní výbava
