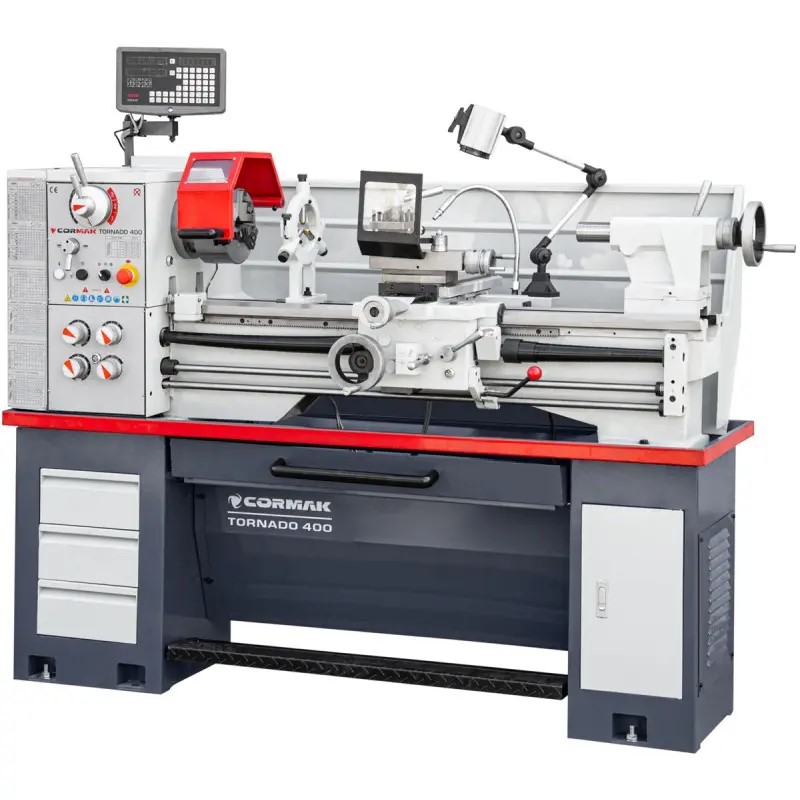

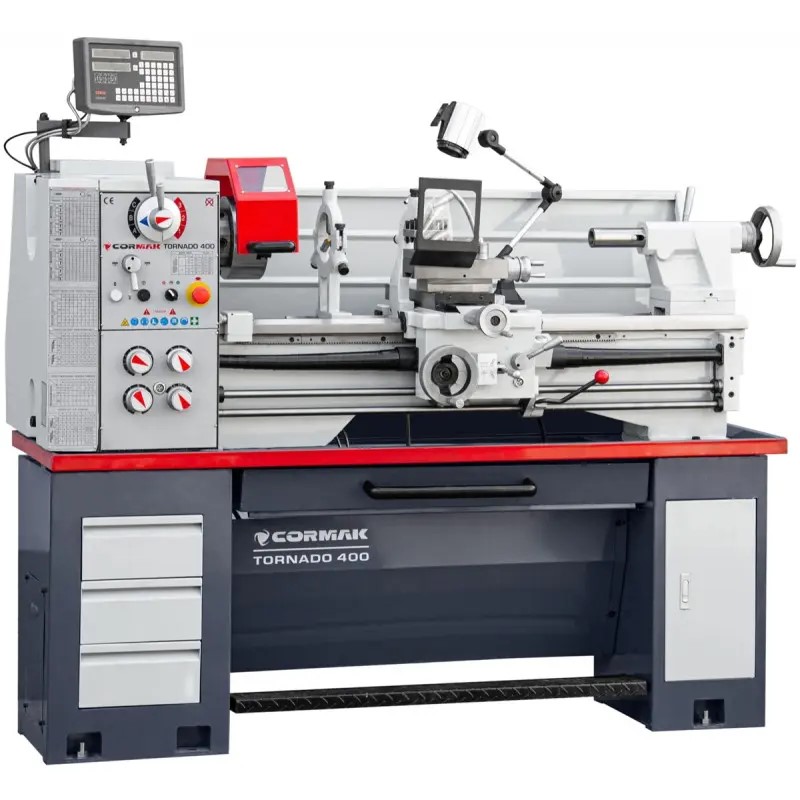

Univerzální soustruh CORMAK TORNADO 400x1000

Detailní popis produktu

✅ Profesionální univerzální soustruh TORNADO 400 (400x1000mm) na kov je vybaven 18stupňovou převodovkou s indukčním motorem (konstantní otáčky) 2,2 kW/400V - maximální točivý moment. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování.

Technické parametry:

• 3-čelisťové sklíčidlo: 200 mm
• Max. průměr otáčení nad lůžkem: 400 mm
• Průměr otáčení nad suportem: 250 mm
• Průměr otáčení v dutině můstku: 520 mm
• Délka otáčení v pevných středech: 1000 mm
• Max. délka instalovaného dílu (zajišťovací sklíčidlo/vřeteno): 920 mm
• Rozsah posunu horních saní: 125 (0,02) mm
• Rozsah příčného posunu: 240 (0,04) mm
• Rozsah podélného posunu: 750 (0,2) mm
• Šířka lůžka: 218 mm
• Průchod vřetene: 52 mm
• Rozsah příčného posuvu: (40) 0,011-0,276 mm/ot.
• Hrot vřetene: D5 CAMLOCK
• Kužel vřetene: MK6
• Rozměry držáku soustruhu: 90 x 90 x 30 mm
• Maximální rozměry nástroje: 20 x 20 mm
• Otáčky vřetene: 18 rozsahů (I/II) 65 - 1810 ot./min.
• Rozsah otáček vřetena: (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 ot./min., (II) 65, 180, 200, 235, 330, 550, 910, 01 ot./min.
• Metrický závit: (32) 0,4 - 7 mm/ot.
• Palcový závit: (36) 4-60 T.P.I.
• Modulární závit: (22) 0,4 - 3 mm
• Závit D.P.: (28) 8-84 D.P.
• Rozsah podélného posuvu: (40) 0,053 - 1,291 mm/ot.
• Rozsah příčného posuvu: (40) 0,011 - 0,276 mm/ot.
• Průměr pinoly koníku: 50 mm
• Prodloužení pinoly koníku: 110 mm
• Kužel pinoly koníka: MK4
• Výkon motoru S1/S6: 2,2/2,64 kW / 400 V
• Výkon čerpadla chladicí kapaliny S1/S6: 40/48 W
• Rozměry d/š/v: 1900 x 830 x 1650 mm
• Hmotnost cca: 790 kg. (±2 %)

Hlavní výhody

• Zesílený, žebrovaný povrch lůžka soustruhu zajišťuje maximální snížení vibrací. Lůžko je navíc precizně vybroušeno a vytvrzeno.
• Digitální odečet pracuje ve dvou osách podélného a příčného pohybu suportu. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Soustruh je vybaven kvalitním a zesíleným systémem uložení vřetena.
• Optimální pracovní výsledky zajišťuje velký průchod vřetene 52 mm.
• Kalená a broušená ozubená kola ve vřetenové převodovce.
• Zvětšená šířka lůžka 218 mm zajišťuje stabilní a přesné pracovní podmínky.
• Vybaven vodícím šroubem a podávacím hřídelem pro závitování a automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu převodovky. Zámek volby posuvu pomocí vodicího šroubu nebo hřídele.
• Nastavitelná spojka proti přetížení na hnacím hřídeli.
• Široká nabídka soustružených závitů: metrický (32) 0,4-7 mm/ot., palcový (36) 4-60 T.P.I, modulární (22) 0,4-3 mm, závit D.P. (28) 8-84 D.P. Soustružení pravých a levých závitů.
• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Účelem této funkce je ušetřit čas tím, že umožňuje povolit matici vodicího šroubu jen několika přechody a ručně a rychle vrátit suport do původní polohy.
• Lůžko má vyměnitelný můstek pro otáčení prvků větších rozměrů. Tento model soustruhu umožňuje obrábění maximálního průměru 520 mm s odstraněným můstkem.
• Výsuvná zásuvka na třísky a zásuvky na nářadí pro lepší a efektivnější práci.
• Bohatá standardní výbava
