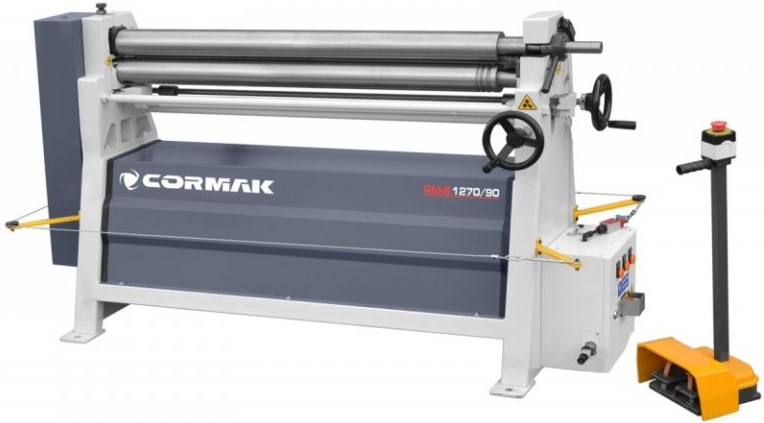

Zakružovačka plechů CORMAK RM 1270/90
Kód: 5193
Detailní popis produktu
✅ Série RM je určena pro standardní ohýbání plechů pro dosažení válcových tvarů bez předohýbání (standardně). Za tímto účelem je plech upnut mezi centrálními hnacími válci. Horní válec je stacionární, spodní se pohybuje vertikálně, aby se přizpůsobil požadované tloušťce plechu. Nastavení požadovaného poloměru ohybu se provádí pohybem bočního válce.
✅ Ohýbání plechů je důležitá pracovní funkce zabezpečující kvalitu finálního dílu a spočívá v ohýbání konců plechu (předohýbání), což umožňuje získat rovnoměrný uzavřený plášť. Pro ohýbání v obou směrech by měl být plech rozložen a boční válec dvakrát stlačen.
✅ Asymetrická konstrukce válečkového systému umožňuje předehýbání plechu pohybem bočního válce. Volitelně lze na boční válec namontovat elektrický pohon, který umožní předohýbání.
✅ Standardně lze na válcích série RM dosáhnout minimálního průměru rovného třem průměrům horního válce s ohybem kovu s mezí kluzu za studena 260 N/mm² a pevností v ohybu 24 kg/mm².

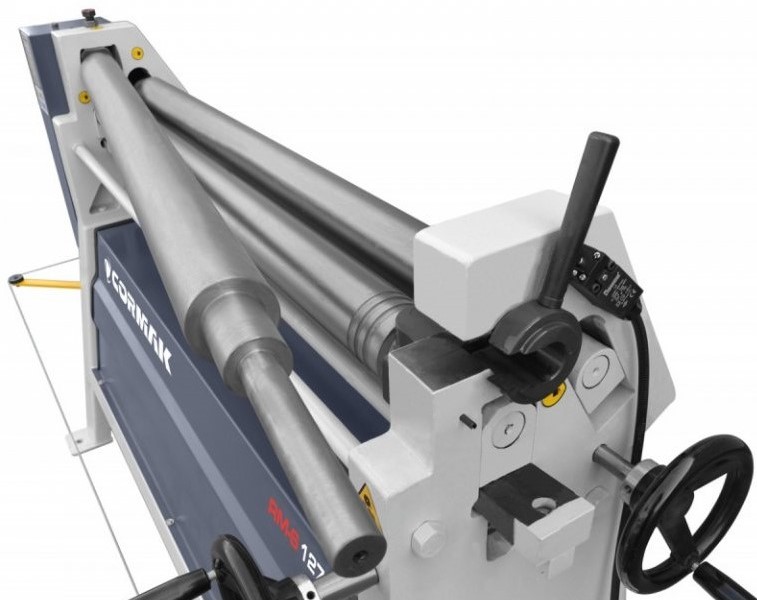

✅ Horní válec je sklopný, což usnadňuje vybírání hotových výrobků. Sklopný válec je vybaven zámkem, který zabraňuje jeho samovolnému otevření během provozu.
Technické parametry
- Model: 1270/90
- Délka válce (mm): 1270
- Průměr válce (mm): 90
- Tloušťka materiálu (mm): 2,5
- Rychlost ohýbání (m/min): 6
- Výkon hlavního motoru (kW): 1,1
- Délka (mm): 1850
- Hloubka (mm): 700
- Výška (mm): 1200
- Hmotnost cca (kg): 520
* POZNÁMKA: Standardní parametry zařízení jsou založeny na kovech s mezí kluzu za studena 260 N/mm2. *
Schéma zpracování:
Klíčové výhody:
- Silný svařovaný ocelový rám.
- Válce vyrobené z vysokopevnostní oceli v souladu s certifikátem kvality SAE 1050, kalené a broušené.
- Rotační horní a dolní válce poháněné elektromotorem přes reduktor a řetěz. To zajišťuje stabilní ohýbání při zatížení a zlepšuje produktivitu.
- Horní válec odnímatelný do strany s nosným systémem.
- Dolní a boční válce s výškovým nastavením (standardně manuálně).
- Válce vybaveny drážkami pro ohýbací tyčí.
- Modely RM poskytují možnost kuželových ohybů.
- Volitelné motorizované zvedání dolních a bočních válců - zajišťuje předohýbání s nejlepší kvalitou a opakovatelností.
- Volitelné digitální zobrazení polohy motorem poháněných dolních a bočních válců.
- Stroj je vyroben v souladu s bezpečnostní směrnicí ES (značka CE) / Prohlášením o shodě.
Volitelné vybavení:
- Motorizovaný boční válec (elektromotor).
- Digitální indikátor polohy bočního válce.
