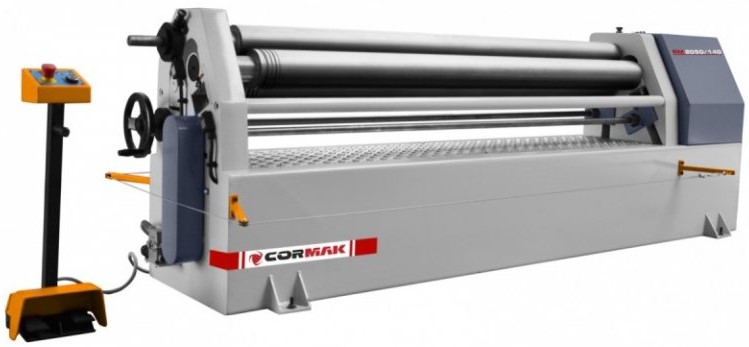

Zakružovačka plechů CORMAK RM1050 / 110

Detailní popis produktu

✅  Profesionální tříválcový stroj RM-1050/110 s asymetrickým uspořádáním válců se používá k výrobě válcových a kuželových tvarů různých průměrů. Tento model je určen k ohýbání plechů o tloušťce do 4 mm a šířce do 1050 mm. Průměr horního válce je 110 mm. Mechanické válcovací stroje řady RM jsou ideální jak pro dílny, tak pro řemeslnou a střednosériovou výrobu.

✅ Série RM je určena pro standardní ohýbání plechů pro dosažení válcových tvarů bez předehýbání (standardně) Pro tento účel je plech upnutý mezi centrálními hnacími válci.

✅ Ohýbání plechů je důležitá pracovní funkce zabezpečující kvalitu finálního dílu a spočívá v ohýbání konců plechu (předohýbání), což umožňuje získat rovnoměrný uzavřený plášť. K ohýbání v obou směrech by měl být plech rozložen a boční válec dvakrát stlačen.

✅ Asymetrická konstrukce válečkového systému umožňuje předohýbání plechu pohybem bočního válce. Volitelně lze na boční válec namontovat elektrický pohon, který umožní předohýbání.

✅ Standardně je na válcích série RM možné získat minimální průměr rovnající se trojnásobku průměru horního válce při ohýbání kovu s mezí kluzu za studena 260 N/mm2 a pevností v ohybu 24 kg/mm2.

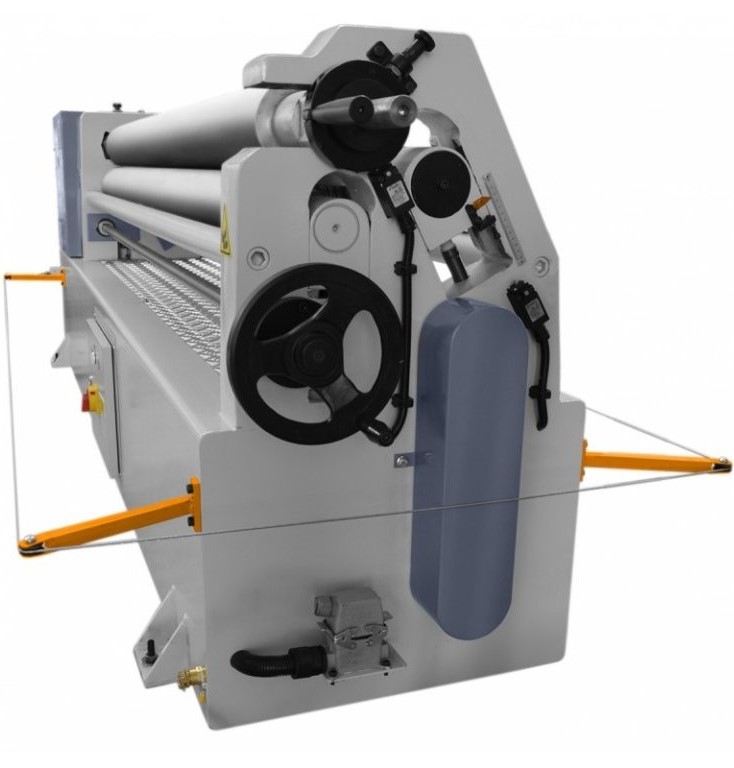

✅ Horní válec je sklopný, což usnadňuje vybírání hotových výrobků. Sklopný válec je vybaven zámkem, který zabraňuje jeho samovolnému otevření během provozu.

Technické parametry

• Model: 1050/110
• Délka válce (mm): 1050
• Průměr válce (mm): 110
• Tloušťka materiálu (mm): 4
• Rychlost ohýbání (m/min): 3
• Výkon hlavního motoru (kW): 2,2
• Délka (mm): 2250
• Hloubka (mm): 800
• Výška (mm): 1100
• Hmotnost cca (kg): 1000

* POZNÁMKA: Standardní hodnoty vybavení jsou založeny na kovech s mezí kluzu za studena 260 N/mm 2 . *

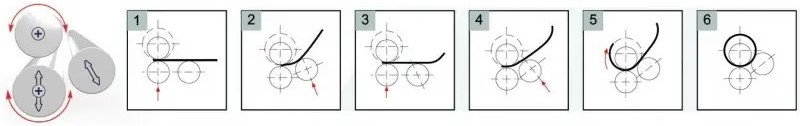

Schéma zpracování

Hlavní výhody:

• Silný svařovaný ocelový rám.
• Válce vyrobené z vysokopevnostní oceli v souladu s certifikátem kvality SAE 1050, kalené a broušené.
• Rotační horní a dolní válce poháněné elektromotorem přes reduktor a řetěz. To zajišťuje stabilní ohýbání při zatížení a zlepšuje produktivitu.
• Horní válec odnímatelný do strany s nosným systémem.
• Dolní a boční válce s výškovým nastavením (standardně manuálně).
• Válce vybaveny drážkami pro ohýbací tyče.
• Modely RM poskytují možnost kuželových ohybů.
• Volitelné motorizované zvedání dolních a bočních válců - zajišťuje předohýbání s nejlepší kvalitou a opakovatelností.
• Volitelné digitální zobrazení polohy motorem poháněných dolních a bočních válců.
• Stroj je vyroben v souladu s bezpečnostní směrnicí ES (značka CE) / Prohlášením o shodě.

Volitelné vybavení:

• Motorizovaný boční válecl (elektromotor).
• Digitální indikátor polohy bočního hřídele.
