Frézovací a vrtací stroj CORMAK ZX 7550 ZB

Detailní popis produktu

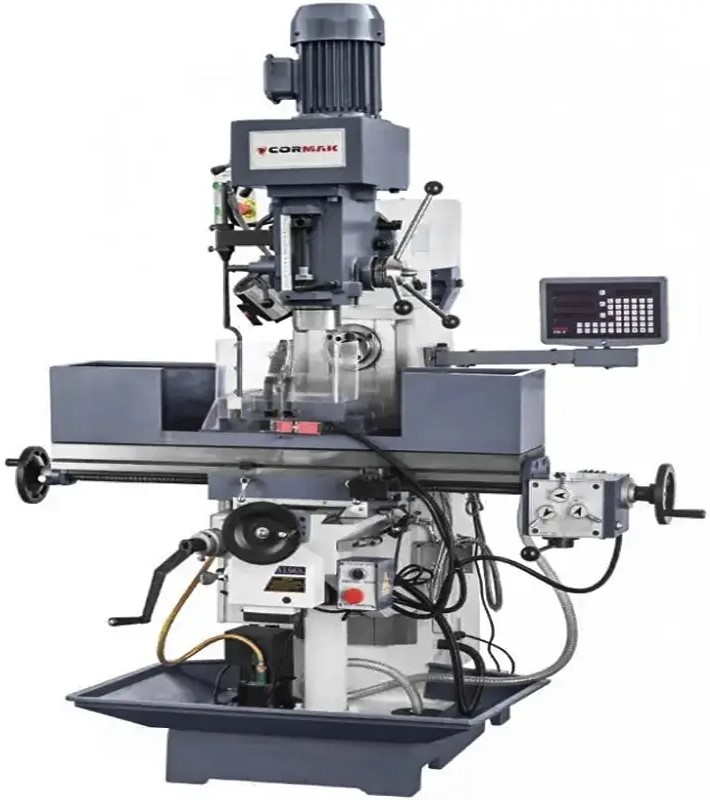

Frézovací a vrtací stroj CORMAK ZX 7550 ZB

✅ Frézko-vrtačka XZ7550ZB je dokonalým nástrojem pro profesionály. Tento stroj s jednoduchým, nekomplikovaným designem zaručuje nepřetržitý provoz po dlouhou dobu. S vertikální hlavou a horizontálním vřetenem nabízí XZ7550ZB široké možnosti obrábění. Upevňovací kužel ISO 40 zajišťuje pevné upnutí nástroje a automatický posuv vřetena dále zvyšuje efektivitu práce a produktivitu. Pracovní posuvy v osách X a Y a rychlý nastavovací posuv v ose Z umožňují přesné obrábění a výsuvné vřeteno vertikální hlavy usnadňuje přístup k obrobkům. 3-rozsahové mechanické podávání a možnost automatického navlékání zvyšují flexibilitu. Vertikální hlavu lze otočit o 0-90° a horní nosník lze vysunout a otočit, aby se zabezpečila další funkčnost a přesnost.

✅ Automatický elektrický posuv stolu v ose Y

✅ Automatický mechanický posuv stolu v ose X

✅ Automatický posuv vřetena

✅ Těžká, stabilní litina, velmi precizně vyrobená

✅ Masivní křížový stůl s precizně broušeným povrchem

✅ Tichý chod díky broušeným ozubeným kolům, levé a pravé otáčení, otočná hlava +/- 90°

Technické údaje

• Maximální průměr vrtání: 50 mm
• Max. délka horizontálního frézování: 100 mm
• Max. průměr vertikálního frézování: 25 mm
• Max. průměr závitování: M16
• Kužel vřetene: ISO 40
• Rozsah a počet otáček vřetena 50 Hz (ot./min): 72-1800 (8) Vertikální, 60-1350 Horizontální (9)
• Vzdálenost mezi vřetenem a povrchem sloupku: 200-700 mm
• Vzdálenost mezi vřetenem a stolem: 100-480 mm
• Vzdálenost mezi osou vřetene a stolem: 0-380 mm
• Počet, šířka a rozteč T-drážek: 5 / 14 mm/44 mm
• Pojezd vřetene: 120 mm
• Rozměr stolu: 1000x240 mm
• Pojezd stolu: 600x230 mm
• Posuv stolu: 24-720 mm/min (8 rychlostí)
• Posuv vřetene: 0,015; 0,08; 0,25 mm/ot
• Výkon motoru S1: 3 HP 2,2 kW
• Výkon motoru S6: 4,8 HP 3,6 kW
• Výkon motoru S1 horizontální: 3 HP 2,2 kW
• Výkon motoru S6 horizontální: 4,8 HP 3,6 kW
• Celkové rozměry: 1120x1060x2035 mm
• Hmotnost: 970 kg
