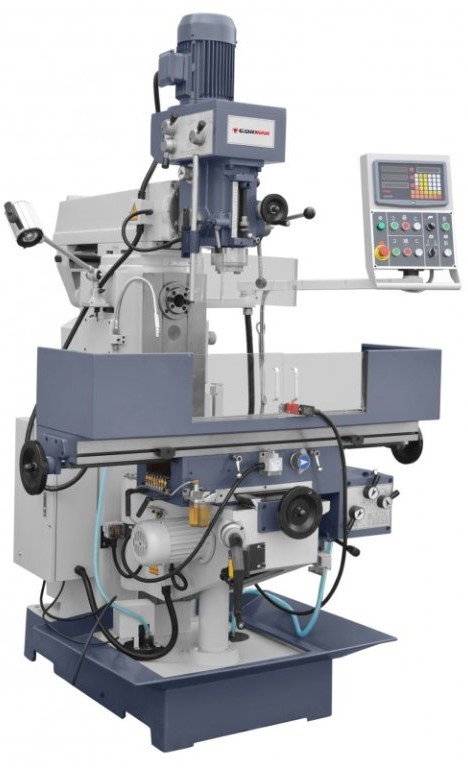

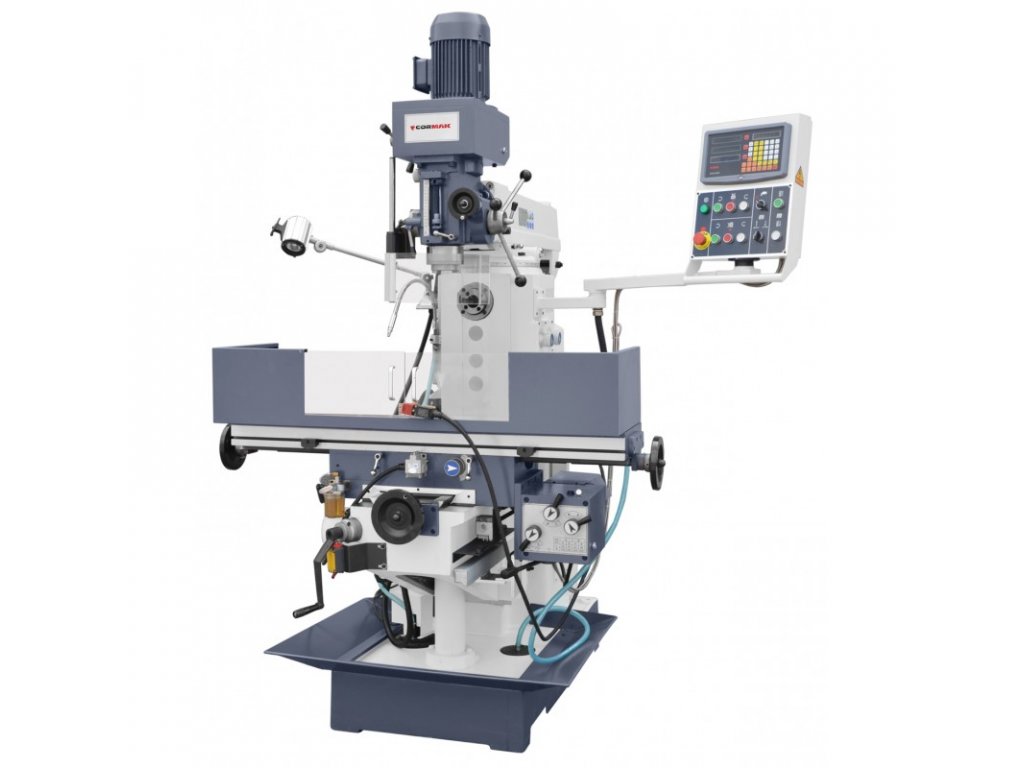

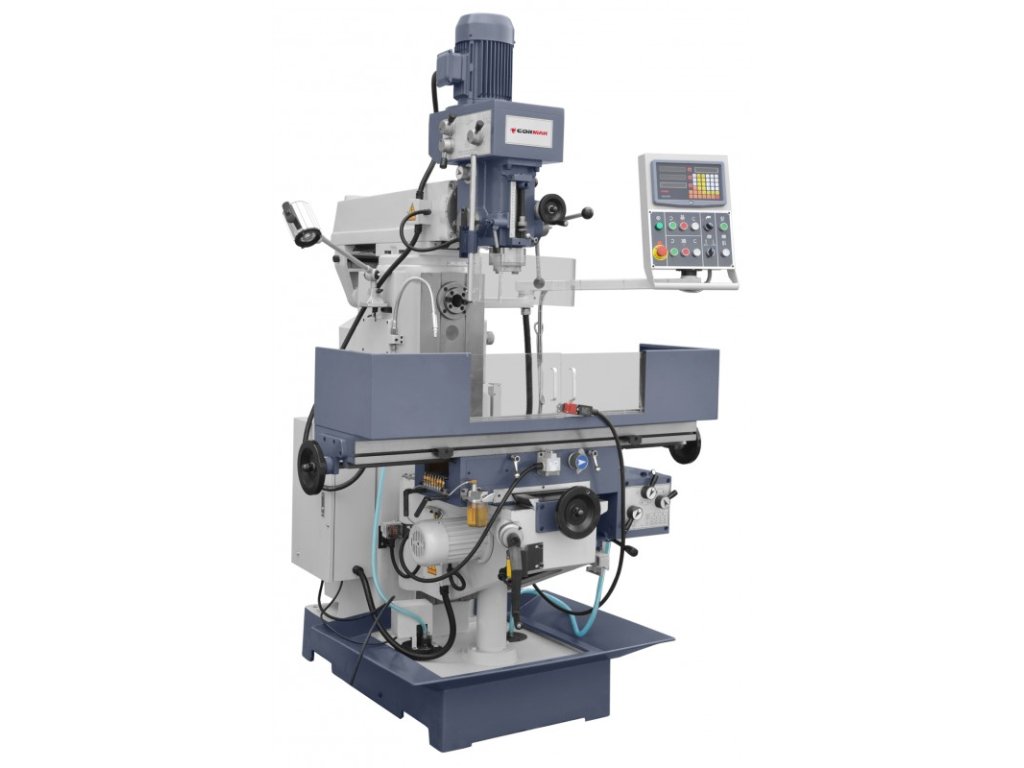

Frézovací a vrtací stroj XZ 6350ZB

Detailní popis produktu

Vlastnosti stroje

• Fréza má svislou hlavu a vodorovné vřeteno

• ISO 40 upínací kužel nástroje

• Frézka má pracovní posuvy v osách X a Y a rychlé nastavení posuvu v ose Z.

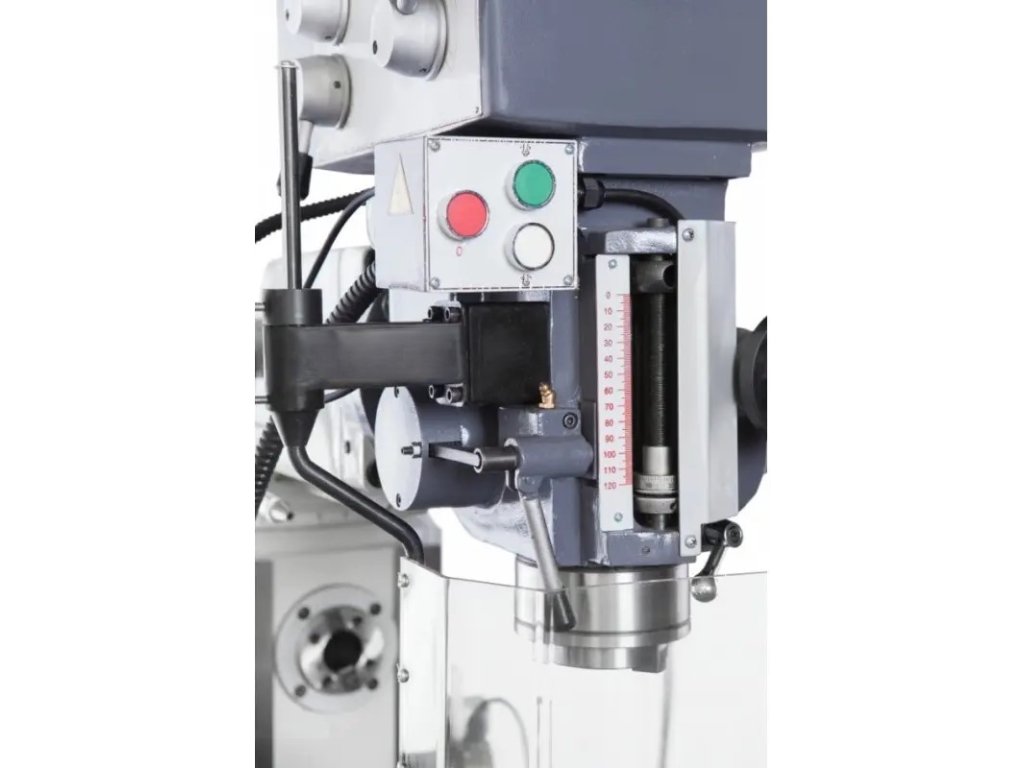

• Výsuvné vřeteno vertikální hlavy

• Mechanické podávání v 3 rozsazích a možnost automatického navlékání

• Vertikální otočná hlava v rozsahu 0-90 °

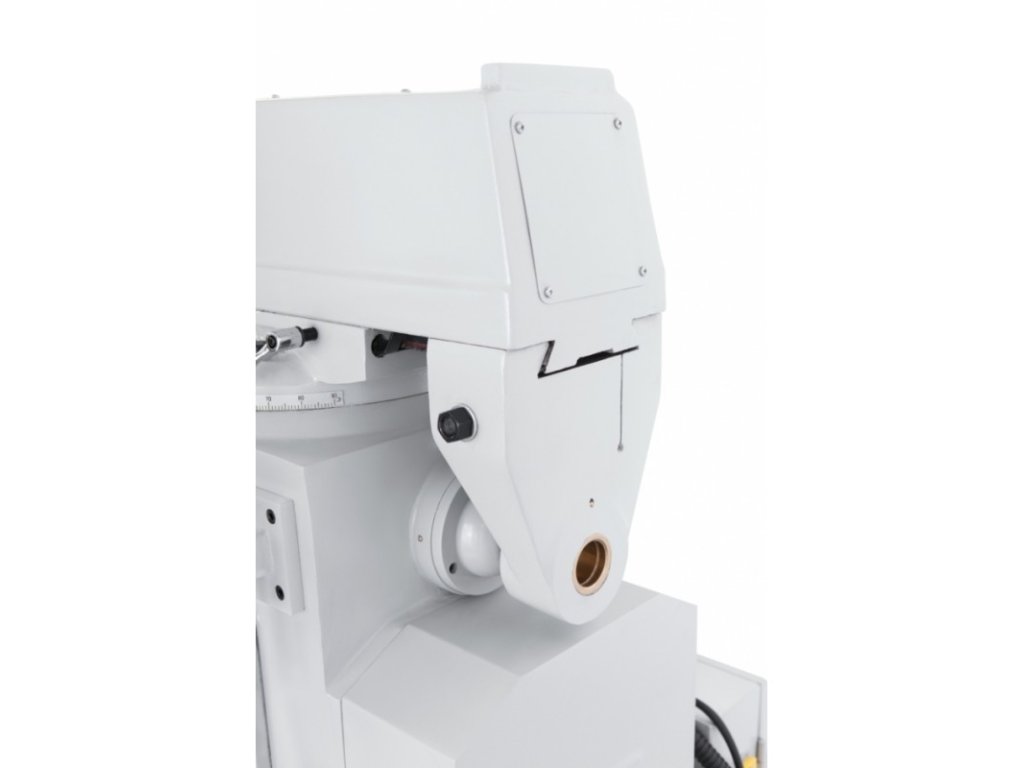

• Horní nosník je zatahovací a otočný

Technická data

PRACOVNÍ ROZMĚRY - 1270 mm x 260 mm
Podélném POSUV STOLU - 750 (700) mm
VERTIKÁLNÍ POSUV sloup - 340 mm
POČET T-automaty - 5
VZDÁLENOST MEZI DRÁŽKOVANé ROHOŽE - 50 mm
MAXIMÁLNÍ ZATÍŽENÍ NA STOLE - 200 kg
SVISLÁ HLAVA otočná o 90 °
Vřeteno prodlužuje L - 120 mm
KUŽEL VŘETENA ISO 40
MECHANICKÝ Rychloposuv VŘETENA - 0,08-0,15-0,25 mm / ot
VERTIKÁLNÍ Rychloposuv OTOČNÉHO VŘETENA - 90 - 2 000 ot./min
VODOROVNÝ Rychloposuv VŘETENA - 40-1300 ot./min
OBLAST RYCHLOSTI - 24 - 402 mm / min
ROZŠÍŘENÍ lemu - 460 mm
VERTIKÁLNÍ VZDÁLENOST K Sloup 260 - 740 mm
VERTIKÁLNÍ VZDÁLENOST K STOLU - 100 - 440 mm
HORIZONTÁLNÍ VZDÁLENOST VŘETENA K STOLU - 0 - 300 mm
DIGITÁLNÍ ČTENÍ - pro 3 osy
HLAVNÍ VÝKON MOTORU - 2,2 kW
CELKOVÉ ROZMĚRY -1520 x 1289 x 2150 mm
HMOTNOST - 1420 kg

Dostupné vybavení

• Digitální výstup pro 3 osy

• Trny s dlouhými noži ks 2

• Kryt pracovního stolu

• Frézovací vřeteno se sadou kleštin pro stopkové frézy

• Sklíčidlo vrtačky 1-16 mm

• Objímky na redukci ISO 40 / Morse

• Instalace osvětlení 24V

• Chladicí systém

Doplňková výbava

• Otočné svěráky

• Sklopné svěráky

• Přesné svěráky

• Dělící tabulky

• Divize

• Závitové hlavy

• Frézovací hlavy

• Stopkové frézy (HSS, HSSE, HSS-PM, VHM)

• Vrtací korunky válcová stopka

• Vrtáky na kužel

• Frézovací desky

• Ruční a strojní kohoutky

• Sada spojovacích materiálů

• Držáky nástrojů (kleštiny, Weldon)

• Hnací kolíky

• Vrtací sklíčidla
