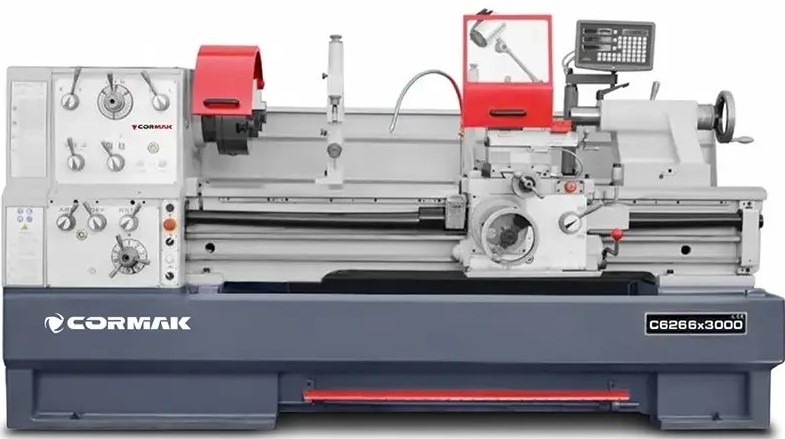

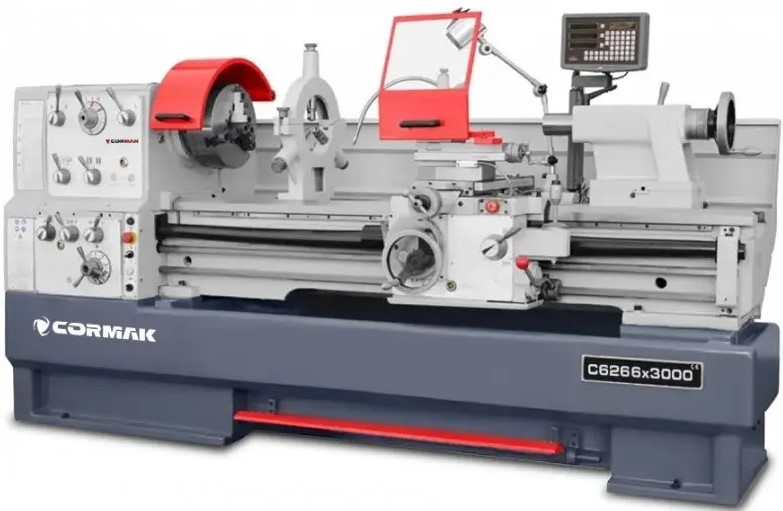

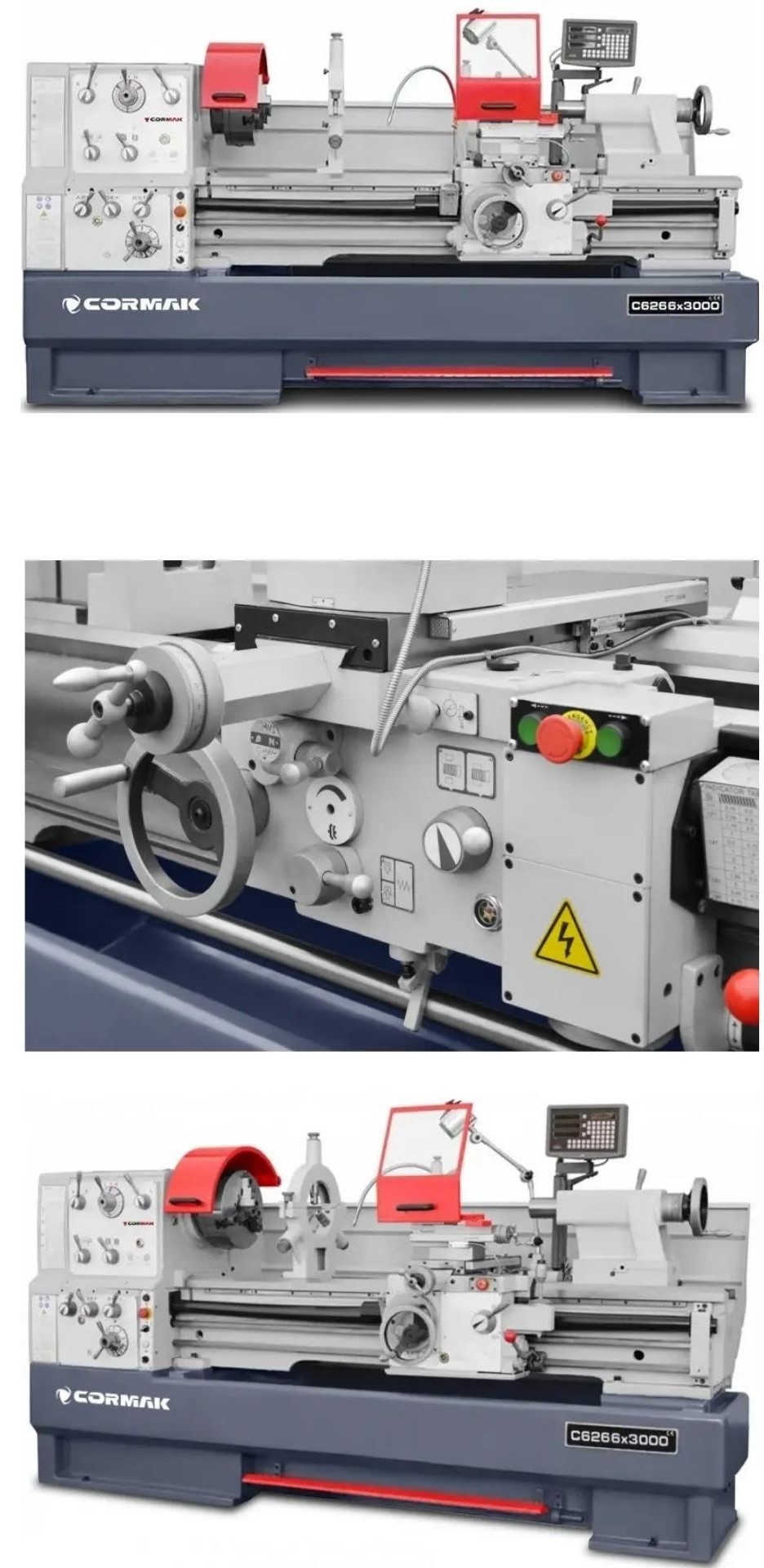

Konvenční univerzální soustruh CORMAK 660x3000

Detailní popis produktu

✅ Konvenční univerzální soustruh CORMAK 660x3000 – vysoká přesnost a maximální soustružnický výkon.

✅ Univerzální soustruh CORMAK 660x3000 je spolehlivé a přesné řešení pro obrábění kovů v průmyslových závodech a nástrojárnách. Stroj je navržen pro intenzivní používání a nabízí širokou škálu soustružnických operací – od jednoduchého válcového soustružení, přes kuželové obrábění, až po vnitřní a vnější závitování. Mezi jeho hlavní výhody patří robustní konstrukce litinového lůžka a vynikající stabilita, a to i při práci s velkými obrobky.

✅ Průmyslový kovový soustruh CORMAK 660 x 3000 se vyznačuje robustní konstrukcí litinového lůžka, 12stupňovou převodovkou a výkonným indukčním motorem o výkonu 7,5 kW/400 V pro maximální točivý moment. Má velký otvor vřetene 105 mm. Je doporučen pro soustružení tvrdých ocelí a mechanické soustružení a lze jej použít pro různé úkoly včetně vnitřního a vnějšího soustružení, kuželového soustružení, metrického a palcového závitování, vrtání a protahování. Je ideální pro průmyslové závody v hromadné a středně objemové výrobě.

✅ Zvolte si přesnost a spolehlivost – vyberte si soustruh na kov CORMAK 660x3000 a rozšiřte možnosti své dílny.

Technické údaje

• Průměr soustružení nad lůžkem: Ф660 mm
• Průměr soustružení nad příčným suportem: Ф455 mm
• Průměr soustružení po odstranění můstku: průměr x šířka 885 x 170 mm
• Výška hrotu: 330 mm
• Vzdálenost mezi hroty: 3000 mm
• Šířka lůžka: 400 mm
• Maximální průřez řezného nástroje: 25 x 25 mm
• Celkový zdvih příčných saní: 355 (0,05) mm
• Celkový zdvih horní sáně: 140 (0,02) mm
  Vřeteno
• Průměr vřetene: Ф105 mm
• Hlava vřetene: D1-8
• Počet otáček vřetene: (12) 25-1500 ot./min
• Rozsah otáček vřetene: 25, 35, 55, 75, 115, 170, 325, 475, 660, 1000, 1500 ot./min.
  Závit a posuv
• Průměr a závit vodicího šroubu: Ф40 x 6 mm
• Stoupání závitů v palcích: 2 – 112 T.P.I. (60 ks)
• Stoupání metrických závitů: 0,2 – 14 mm (47 ks)
• Závit DP: 4 – 112 D.P. (50 ks)
• Modulární závity: 0,1 – 7 M.P. (39 ks)
• Podélný posuv: 0,059 – 1,646 mm/ot. (35 ks.)
• Příčný posuv: 0,020-0,573 mm (35 ks.)

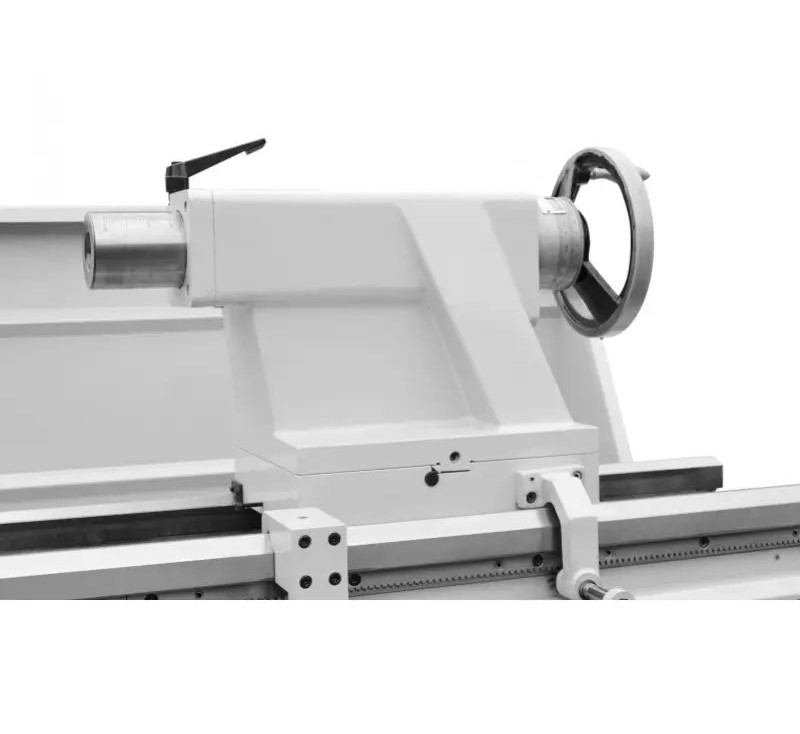

  Koník
• Celkový zdvih pinoly koníku: 180 mm
• Průměr pinoly koníku: Ф 75 mm
• Kužel koníka: MK-5
  Motor
• Pohonný motor vřetene: S1/S6 7,5/9 kW
• Motor čerpadla chladicí kapaliny: S1/S6 0,1/0,12 kW
  Hmotnost a rozměry
• Rozměry: D/Š/V 4340 x 1150 x 1550 mm
• Hmotnost cca: 3670 kg ±2%

Hlavní výhody stroje

• ⏩Velký otvor vřetena 105 mm umožňuje zpracování obrobků o větším průměru.
• ⏩Kalené a broušené lůžko zajišťuje odolnost vůči vibracím a vysokou přesnost soustružení.
• ⏩Vyměnitelný můstek umožňuje soustružení obrobků o průměru až 885 mm.
• ⏩Hlavní motor o výkonu 7,5/9 kW poskytuje dostatečný výkon pro náročné úkoly.
• ⏩Možnosti závitování: metrické, palcové, modulární a D.P. – celkem více než 190 kombinací beze změny převodových stupňů.
• ⏩Systém rychlého posuvu v podélné a příčné ose zkracuje dobu obrábění a zvyšuje produktivitu.
• ⏩3osý digitální odečítač (SDS-3VA) podporuje obsluhu při přesném obrábění obrobků.

Konstrukce a technologie

✅ Konvenční soustruh CORMAK 660x3000 je zkonstruován kolem pevného, ​​torzně odolného rámu vyrobeného z vysoce kvalitní litiny. Kalená ozubená kola v převodovce vřetena a moderní ložiska zajišťují plynulý a tichý chod. Chladicí systém a osvětlení pracovního stolu zvyšují komfort obsluhy. Ergonomický ovládací panel umožňuje snadné nastavení otáček vřetena a posuvu. Vyměnitelný můstek umožňuje obrábění velkých obrobků, jako jsou kotouče nebo setrvačníky.

Přesnost a efektivita

✅ Vysoká tuhost konstrukce a použití přesných mechanických komponentů umožňují obrábění s minimálními tolerancemi. Vrtání vřetena 105 mm a maximální vzdálenost mezi hroty 3000 mm činí z tohoto soustruhu ideální nástroj pro výrobu velkých, dlouhých komponentů. Schopnost soustružit pravotočivé a levotočivé závity beze změny převodových stupňů zkracuje dobu přípravy stroje na následné operace.

Použití

✅ Model CORMAK 660x3000 se používá v kovoobráběcích dílnách, nástrojárnách, opravnách a údržbářských odděleních. Je určen pro přesné obrábění hřídelí, pouzder, kotoučů a jiných velkorozměrných komponentů a je vhodný pro kusovou i malosériovou výrobu.
