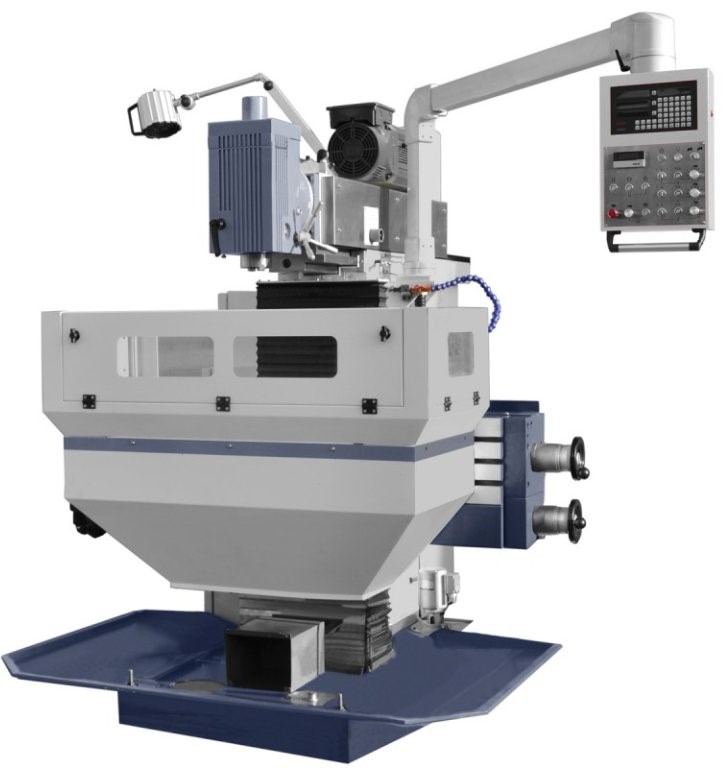

Nástrojová frézka CORMAK XL8145

Detailní popis produktu

Popis stroje

S příslušnou sadou nástrojů může fréza mimo jiné provádět:

• sekání drážek,

• vrtání, prohlubování,

• vyvrtávání pomocí vyvrtávacích hlav,

• závitové otvory v různých rovinách,

• prořezávání zubů,

• obrábění,

• frézování,

• brusné otvory

Technické data

Rozměry vodorovného pracovního stolu (D x Š) - 850 mm x 450 mm
Počet T-drážek na vodorovném pracovním stole - 7
Šířka T-drážky vodorovného pracovního stolu - 14 mm
Vzdálenost T-drážek vodorovného pracovního stolu - 63 mm
Rozměry vertikálního pracovního stolu (D x Š) - 1190 x 250 mm
Počet T-drážek vertikálního pracovního stolu - 3
Šířka T-drážky vertikálního pracovního stolu je 14 mm
Vzdálenost T-drážek vertikálního pracovního stolu - 63 mm
Pohyb osy X - 600 mm
Pohyb osy Y - 450 mm
Pohyb osy Z - 450 mm
Zúžení vřetena - ISO40
Otáčky vřetena 40 - 2 000 ot./min
Posuv v ose X (plynulý) 10 - 1 000 mm / min
Posuv v ose Y (plynulý) 10 - 1 000 mm / min
Posuv osy Z (plynulý) 10 - 1 000 mm / min
Rychlost rychlého posuvu (X / Y / Z) - 1 200 mm / min
Vzdálenost čelní roviny vřetena od povrchu stolu - 75 - 525 mm
Vzdálenost vodorovné osy vřetena od povrchu stolu - 170 - 620 mm
Vzdálenost svislé osy vřetena od sloupu - 175 - 625 mm
Výkon hlavního motoru - 5,5 kW
Hmotnost - 1750 kg
Rozměry zařízení - 1 600 x 1 800 x 2 000 mm

Dostupné vybavení

Vřeteno s držáky 4-16 mm
Stabilní odpočinek pro vodorovné vřeteno
antivibrační nožičky
šroub vřetene
Vřetena pro horizontální vřeteno - 4 typy
Redukční objímky pro MK1, MK2, MK3
