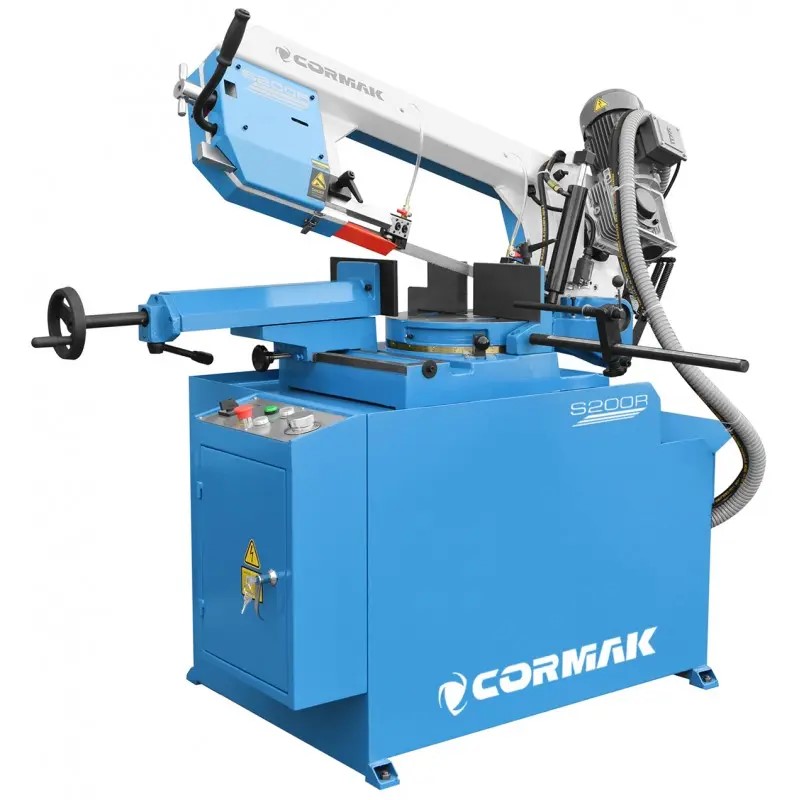

Pásová pila CORMAK S-200R MANUAL

Detailní popis produktu

Charakteristiky stroje

Pásová pila na kov CORMAK S-200 R MANUAL s CE umožňuje řezání v rovině kolmé na osu řezaného materiálu nebo v jakémkoli úhlu v rozsahu od -45 do +60 stupňů. Odříznutý prvek může být podáván ručně nebo prostřednictvím jakéhokoli podávacího zařízení.

Posuv při řezání probíhá gravitačně na principu proudění oleje ve dvoukomorovém hydraulickém válci. Přiměřené rychlosti pádu ramene je dosaženo díky ventilu, který reguluje průtok oleje mezi komorami. Obsluha spustí stroj stisknutím startovacího tlačítka a nastaví rychlost řezání. Po dokončení řezu se stroj automaticky zastaví a operátor manuálně zvedne rameno do výchozí polohy. Materiál se podává ručně.

Tento model se používá v jednotkové i hromadné výrobě. Díky své pevné konstrukci může řezat širokou škálu materiálů včetně nerezavějící oceli, nástrojové oceli, plných materiálů a profilů. Zařízení umožňuje úhlové řezání materiálu otáčením ramene doleva a doprava. Rameno frézy je vyrobeno z rovnoměrné litiny spolu s 27 mm širokým řezným pásem použitým v této fréze. Plně umožňuje vícesériové řezání profilů i plných materiálů.

Svěrák je umístěn v polohovatelném lůžku a je vybaven rychloupínačem. Vodící lišty pilových listů jsou vybaveny tvrdokovovými plotnami - slinutými karbidy a systémem valivých ložisek. Za přesnost a přímost řezu jsou zodpovědná STŘEDOVÁ KARBIDOVÁ VODIDLA. Rameno je vybaveno automatickým snímačem napnutí kotouče a je nakloněno o 25 stupňů, což zvyšuje životnost pilového kotouče. Na spodní části ramene je připevněn čistící kartáček, který zajišťuje dokonalou čistotu a funkčnost pilového kotouče.

Pohon stroje je přenášen přes šnekový převod naplněný převodovým olejem. Stroj má třífázový motor s dvojitým vinutím a dvěma rychlostmi řezu.

Tepelná ochrana motoru Stroj má dvě rychlosti řezného pásu: 35 a 70 m/min. Konstrukce: Rameno, svěrák a otočný stůl jsou litinové.

Uzavřený chladící systém. Stroj je vybaven nárazníkem s pravítkem pro nastavení délky řezaného materiálu. Základem stroje je pevný kvádr z ocelových plechů, uvnitř něhož je zásobník chladicí kapaliny s čerpadlem chladicí kapaliny.

Bezpečnost při procesu řezání je zajištěna elektroinstalací, která splňuje všechny CE požadavky. Stroj má koncový spínač, který zastaví stroj po ukončení procesu řezání, a nouzový spínač, tzv. „bezpečnostní houba“, série mikrospínačů, které vypínají stroj, když například otevřeme kryt řemenového převodu nebo kryt řezného pásu.

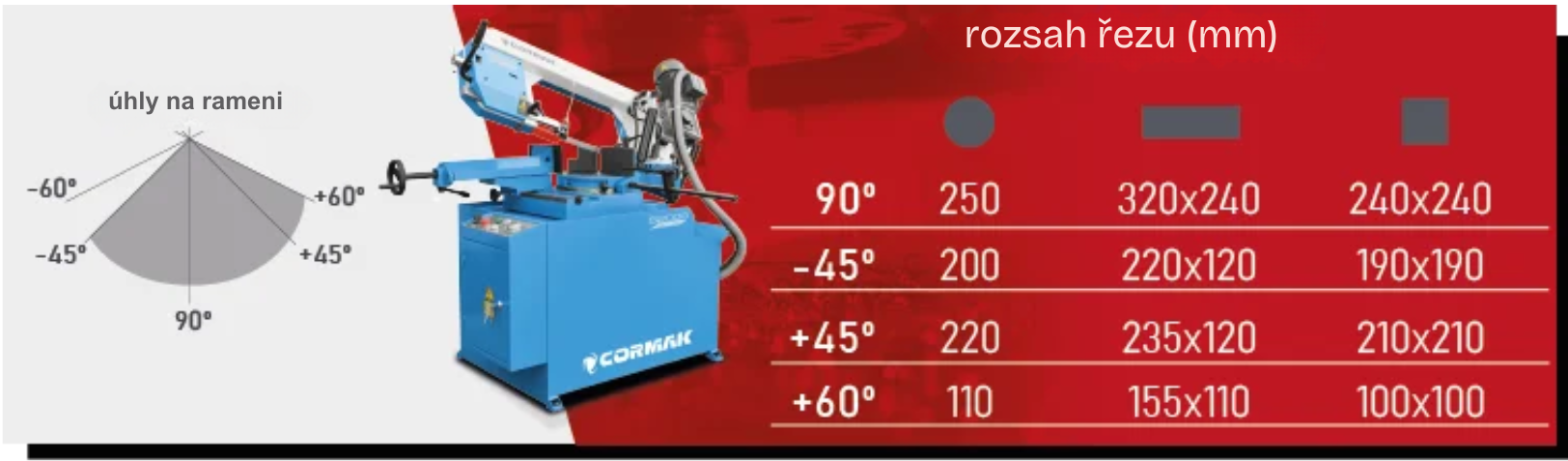

Technické údaje

Rez
0º	ø 250	320 x 240	240 x 240
45º L	ø 200	220 x 120	190 x 190
45º P	ø 220	235 x 120	210 x 210
60º P	ø 110	155 x 110	100 x 100

Standardní vybavení

Ovládací konzola na samostatném podstavci
Zabudovaná hydraulická jednotka
Hydraulické ovládání pohybu ramene (nahoru - dolů) s možností plynulého nastavení rychlosti pádu
Funkce paměti polohy paží (návrat paže po řezání do určité výšky)
L / P pokosové řezy 45 ° - 0 ° - 45 ° - 60 °
Kartáč na čištění pásky
Chladicí systém
Bimetalová pásová pila
CE prohlášení o shodě
