Detailní popis produktu
Popis zařízení
- Univerzální dělící hlava je určena pro frézování, soustružení, broušení, vrtání, frézování a další práce spojené s rotací detailů na danou velikost
- Poskytuje přesné přímé, jednoduché a diferenciální dělení, díky hlavě je možné přesně řezat spirálové drážky
- Osu vřetena lze umístit pod úhlem 90 ° až -10 ° od vodorovné polohy
- Převodový poměr dvojice červů - 1:40
- Dělení se provádí pomocí 3 zahrnutých dělicích disků nebo pomocí úhlové stupnice s měřítkem 1 '
Technické parametry dělící hlavy | ||||||||
A | B | H. | h | a | b | g | Kužel vřetene | |
242 mm | 168 mm | 220 mm | 128 mm | 206 mm | 113 mm | 16 mm | MK 4 | |
![]() |

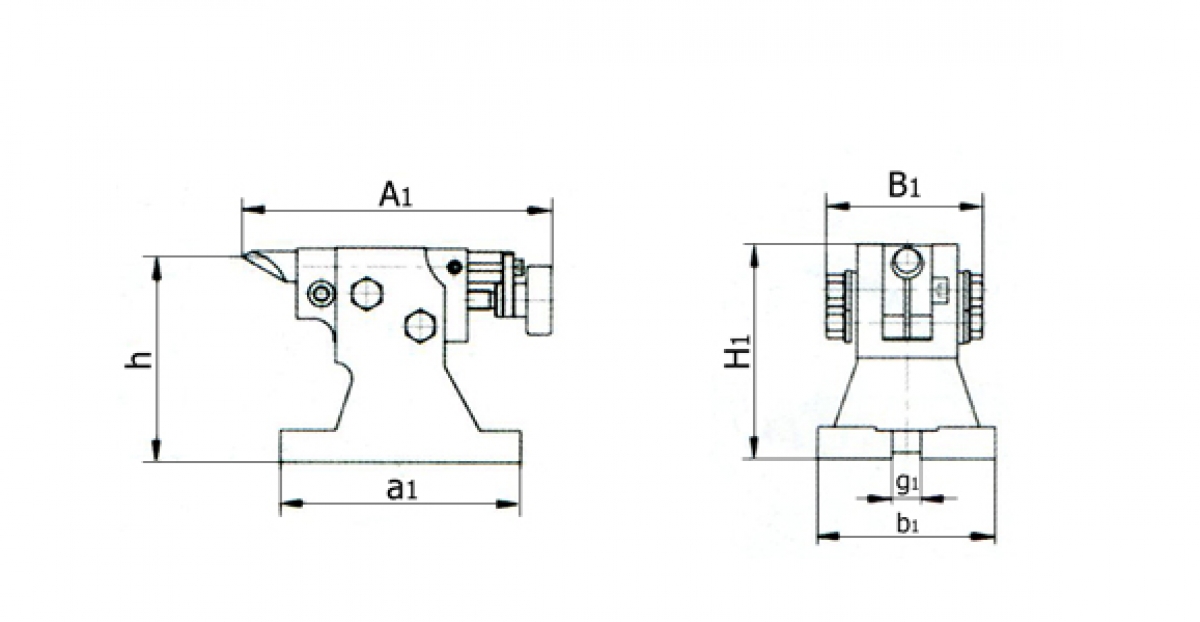

Technické parametry koníku | |||||||
A1 | B1 | H1 | h | a1 | b1 | g1 | |
183 mm | 87 mm | 137 mm | 128 mm | 158 mm | 110 mm | 16 mm | |
![]() |
Indexovací disky | ||||||
Počet otvorů v kruhu | ||||||
Štít A | 15 | 16 | 17 | 18 | 19 | 20 |
Štít B | 21 | 23 | 27 | 29 | 31 | 33 |
Štít C. | 37 | 39 | 41 | 43 | 47 | 49 |
Vybavení
- dělící hlava - 1 ks.
- koník - 1 ks.
- dělící disky - 3 ks
- 3-čelisťové samostředící sklíčidlo na soustruh 160 mm - 1 ks.
- vnější čelisti - 1 sada
- vnitřní čelisti - 1 sada
- bod obratu - 1 ks.
- kameny na rozdělovač
