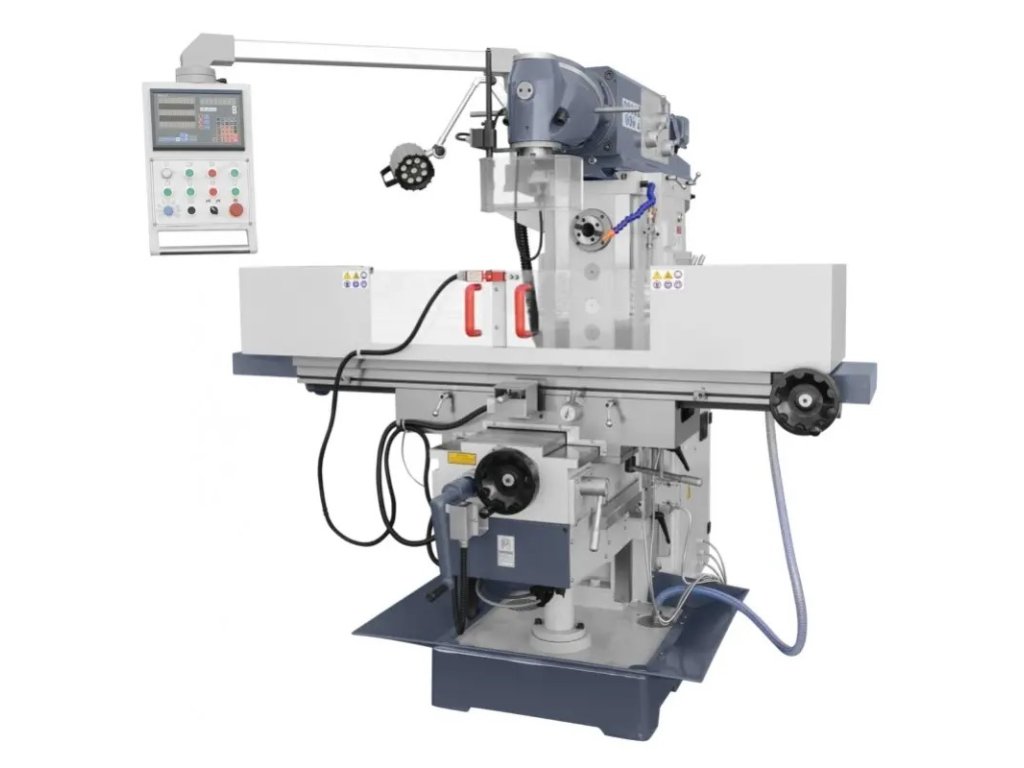

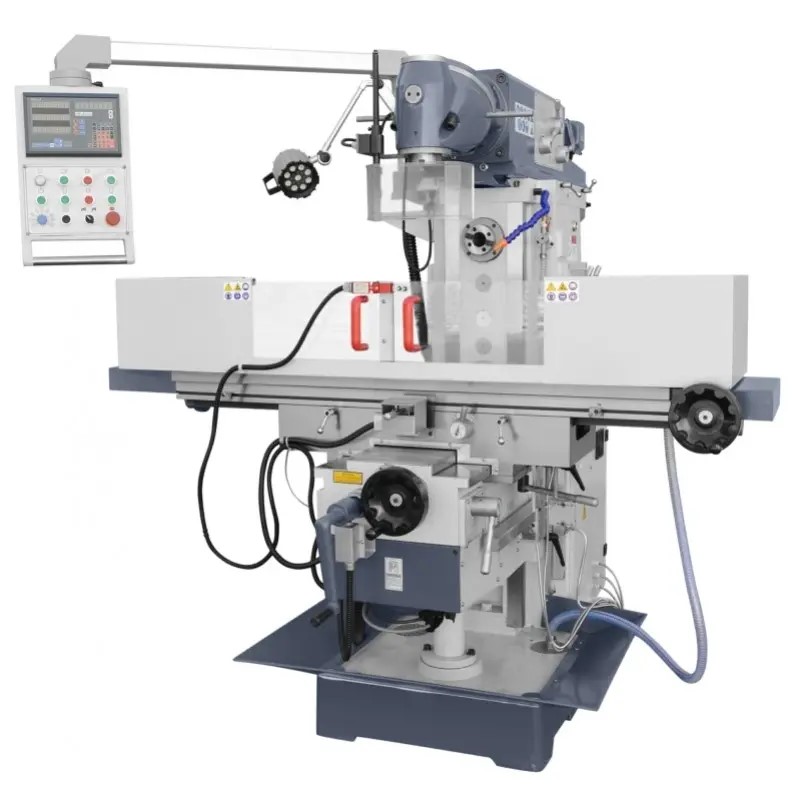

Univerzální fréza CORMAK UWF120

Detailní popis produktu

Vlastnosti stroje

Průmyslová univerzální fréza určená pro těžký průmysl, řemeslné práce, nenahraditelná pro dílny a opravny. Tento stroj je vybaven svislou otočnou hlavou a horním nosníkem, který je možné prodloužit až na 500 mm. Velký pracovní stůl s rozměry 1320 x 320 mm a maximálním zatížením 600 kg umožňuje zpracovávat i velké prvky, zatímco digitální výstup SINO práci výrazně usnadňuje.

• masivní, tuhá struktura

• kalené vodítka

• vertikální otočná hlava

• snadné použití

• rozsáhlé standardní vybavení

• standardně digitální výstup pro 3 osy

Výbava závisí od verze

• digitální výstup pro 3 osy

• objímka na redukci ISO 50 / Morse

• ISO 50 frézovací vřeteno se sadou kleštiny pro stopkové frézy

• vytahovač trnů na frézování

• instalace osvětlení 24V

• chladicí systém

Technická data

Rozměry pracovního stolu [mm] - 1320 x 320
Podélný chod stolu [mm] - 1 000
Křížová dráha stolu [mm] - 300
Vertikální zdvih stolu [mm] - 400
T-drážky v tabulce - množství 5
Vzdálenost mezi T-drážkami [mm] - 63
Maximální zatížení stolu [kg] - 600
Vzdálenost vertikální vřeteno - sloup [mm] - 320
Vzdálenost svislé vřeteno - stůl [mm] - 0 - 400
Vzdálenost vodorovné vřeteno - stůl [mm] - 0 - 400

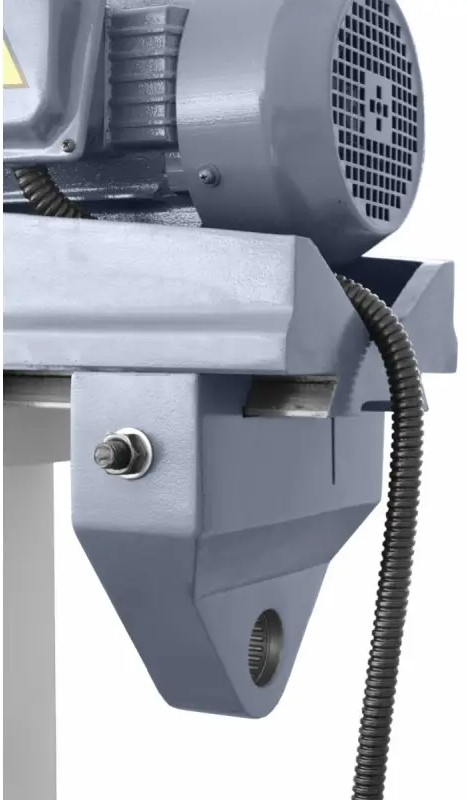

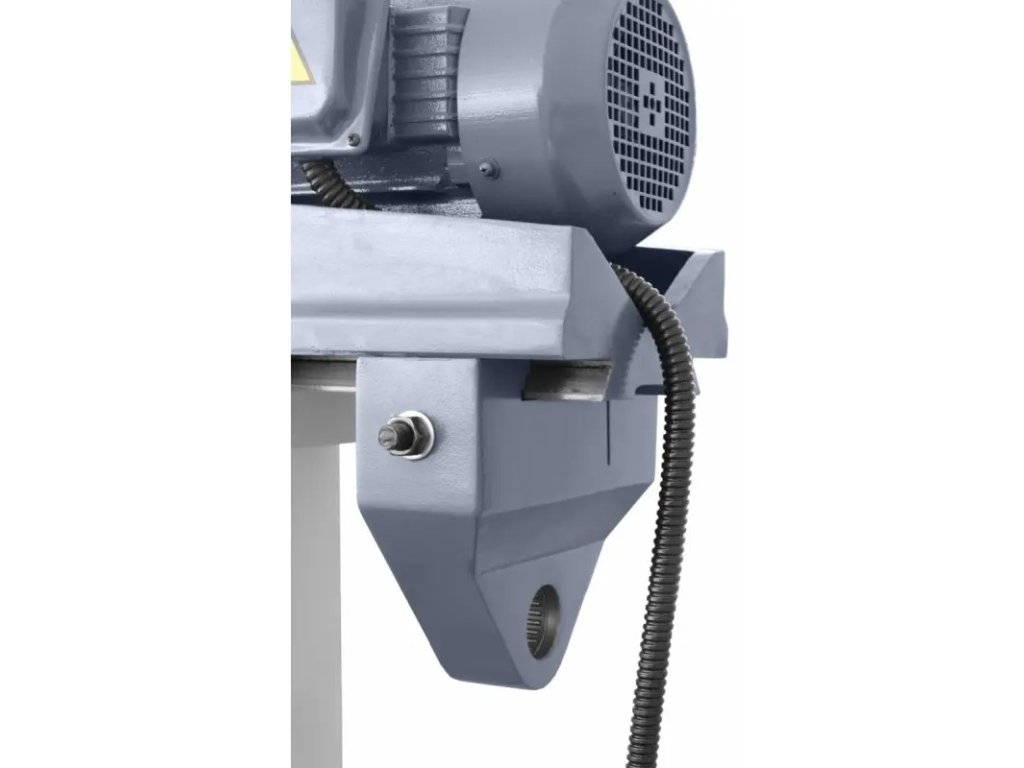

Prodloužení horního nosníku [mm] - 500
Vertikální hlavice - typ ISO 40, otočná o 90 °
Vertikální vřeteno hlavy - pevné
Kužel vřetena ISO 50 horizontální
Rychlost otáčení vertikálního vřetena [mm / min] - 58 - 1800
Rotační rychlost horizontálního vřetene [mm / min] - 58 - 1800
Rozsah rychlosti podélného posuvu [mm / min] - 20 - 360
Rozsah rychlosti příčného posuvu [mm / min] - 20 - 360
Rychlost rychlého nastavení rozsahu vertikálního posuvu [mm / min] - 670
Zvýšený posuv [mm / min] - 1 200
Digitální výstup pro 3 osy
Výkon hlavního motoru [kW] - 4
Celkové rozměry (délka x šířka x výška) [mm] - 2100 x 1720 x 1750
Hmotnost [kg] - 2300

Doplňková výbava

• otočné svěráky

• sklopné svěráky

• přesné svěráky

• dělící tabulky

• závitové hlavy

• frézovací hlavy

• stopkové frézy (HSS, HSSE, HSS-PM, VHM)

• vrtací korunky válcová stopka

• vrtáky na kužel

• frézovací desky

• ruční a strojní kohoutky

• sada spojovacích materiálů

• držáky nástrojů (kleštiny, Weldon)

• hnací kolíky

• vrtací sklíčidla
