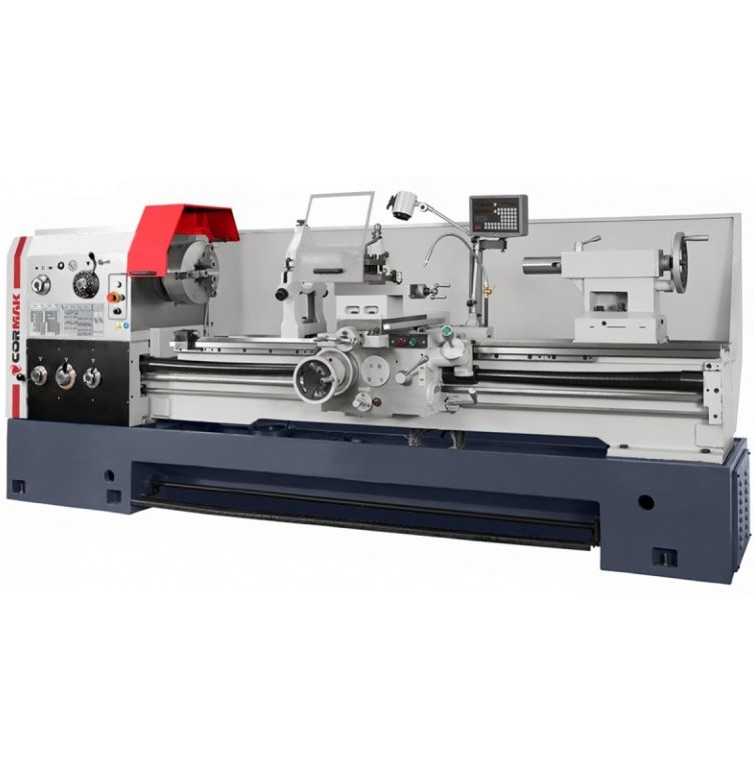

Univerzální soustruh 500 x 1500YB

Detailní popis produktu

✅ Pomaloběžný průmyslový soustruh na kov CORMAK 500x1000YB - pevná litinová konstrukce lůžka, převod o min. regulací otáček od 9 ot./min. a výkonný indukční motor 7,5 kW/400 V - maximální točivý moment. Velký průchod vřetene 85 mm. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování.

Technické údaje

• Průměr otáčení nad lůžkem: 500 mm s LCD čtením
• Průměr otáčení nad supotrem: 300 mm
• Průměr otáčení v dutině můstku: 710 mm
• Délka otáčení v dutině můstku: 240 mm
• Výška hrotu: 250 mm
• Vzdálenost mezi hroty: 1500 mm
• Lůžko: indukčně tvrzené
• Rozsah otáček vřetena (24 stupňů nastavení): 9-1600 ot./min
• Průměr otvoru vřetene: 105 mm
• Vnitřní kužel vřetene: 90 mm 1:20
• Rozsah podélného posuvu: 0,063 - 2,52 mm/ot.
• Rozsah příčného posuvu: 0,027 - 1,07 mm/ot.
• Rozsah metrického závitu: 0,5 - 224 mm
• Palcový závit: 72-1/8T/"
• Modulární závit: 0,5 – 112 mm
• D.P. závit: 56-1/4
• Max. posun příčného suportu: 320 mm
• Max. posun horních saní: 145 mm
• Max. rozměr sklíčidla soustruhu: 25 x 25 mm
• Hrot pinoly koníku: 150 mm
• Výkon hlavního motoru S1/S6: 7,5/9 kW
• Otáčky hlavního motoru: 1440 ot./min
• Hmotnost cca.: 3300 kg (±2%)

Hlavní výhody:

• Univerzální soustruh CORMAK 500 x 1500YB je víceúčelový stroj, ideální pro obrábění různých povrchů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické, palcové, modulární a DP závitování, vrtání a protahování.
• Díky nízké rychlosti soustruhu je ideální pro přesné operace, které vyžadují stabilní a přesný pohyb.
• Robustní konstrukce litinového lůžka poskytuje vynikající snížení vibrací, což je důležité zejména při pomalých provozech. Lůžko je navíc tvrzeno a přesně broušeno a jeho šířka 400 mm zajišťuje stabilní pracovní podmínky, odolné vůči kroucení a vibracím. Takové vlastnosti zaručují přesnost při otáčení.
• Centrální systém přepínání posunu a vodicí šroub s podávací hřídelí pro závitování umožňují přesné nastavení nástroje, což v kombinaci s pomaloběžným mechanismem umožňuje vysoce kvalitní opracování.
• Digitální odečet funguje na třech osách: podélná, příčná a horní sáně. Zpracovaný signál z optických pravítek zobrazuje hodnoty pohybu na digitální obrazovce, což zvyšuje přesnost a komfort práce.
• Soustruh je vybaven kvalitním systémem uložení vřetene s moderním uložením hlavního vřetena, které zlepšuje stabilitu a odolnost práce zejména při nízkých otáčkách.
• Velký průchod vřetene 105 mm, 320 mm 3-čelisťové sklíčidlo soustruhu a výkonný 7,5 kW motor zajišťují optimální pracovní výsledky i při náročných úkolech při nízkých otáčkách.
• Rychlý systém podélného a příčného posuvu výrazně zvyšuje produktivitu a snižuje dobu obrábění, ale vzhledem k nízkorychlostnímu charakteru stroje operace vyžadující přesné dokončování probíhají ve stabilních a kontrolovaných podmínkách.
• Kalená a broušená ozubená kola ve vřetenové převodovce zajišťují spolehlivost a stabilitu stroje po mnoho let provozu, což je klíčové při operacích vyžadujících přesné soustružení při nízkých rychlostech.
• Soustruh vybavený vodícím šroubem a podávacím hřídelem umožňuje řezání závitů v různých systémech (metrický, palcový, modulární, DP) bez potřeby změny převodových stupňů, což umožňuje rychlé přizpůsobení různým úkolům.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu poskytuje plnou kontrolu nad procesem obrábění, což je rozhodující pro přesné operace s nízkou rychlostí.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu poskytuje plnou kontrolu nad procesem obrábění, což je rozhodující pro přesné operace s nízkou rychlostí.
• Vyměnitelný lůžkový můstek umožňuje obrábění větších obrobků (např. kotouče) a umožňuje soustružení velkých průměrů až do 710 mm po odstranění můstku, což poskytuje široké možnosti obrábění velkých obrobků.
• Všechny tyto vlastnosti v kombinaci s pomalou povahou stroje činí soustruh CORMAK 500 x 1500YB ideálním pro přesné a komplexní obráběcí operace.
