Univerzální soustruh 500 x 1500YC

Detailní popis produktu

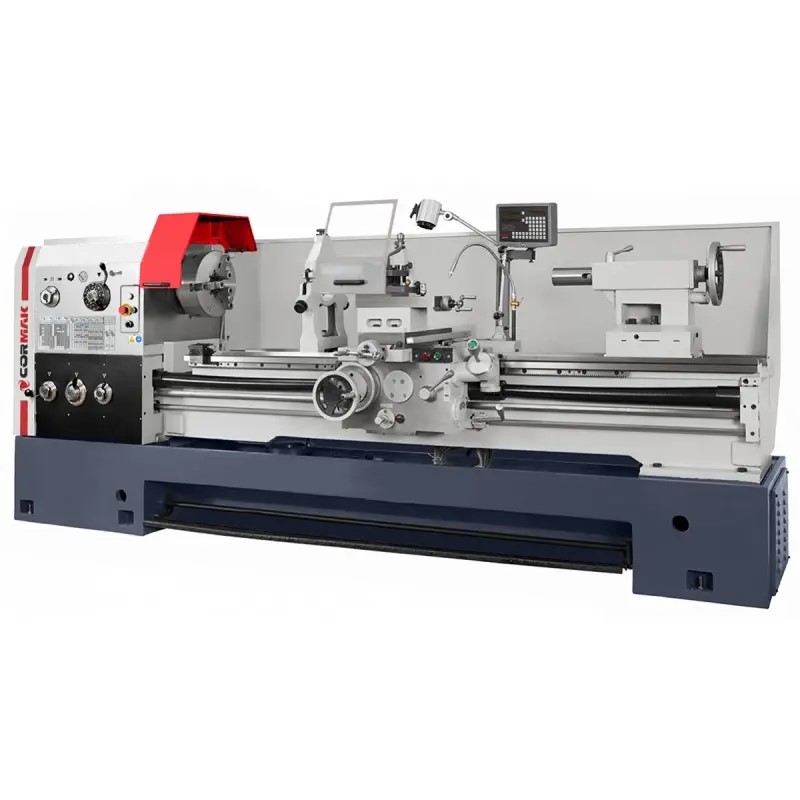

✅ Průmyslový kovový soustruh CORMAK 500x1500YC - pevná litinová konstrukce lůžka, vybavený 12-rychlostní převodovkou s výkonným indukčním motorem 7,5 kW/400V - maximální točivý moment, velký průchod vřetena 105. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování. Používá se v opravnách, nástrojárnách a v sériové výrobě.

Technické údaje

• Průměr otáčení nad lůžkem: 500 mm
• Průměr otáčení nad supotrem: 300 mm
• Průměr otáčení v dutině můstku: 710 mm
• Délka otáčení v dutině můstku: 240 mm
• Vzdálenost mezi hroty: 1500 mm
• Lůžko: indukčně tvrzené
• Šířka lůžka: 400 mm
• Průměr sklíčidla soustruhu: 315 mm
• Průměr otvoru vřetene: 105 mm
• Hrot vřetene: D1-8 CAMLOCK
• Objímka vřetene: MK 6
• Rozsah otáček vřetene: 36 - 1600 ot./min (12)
• Maximální rozměry nástroje: 25 x 25 mm
• Rozsah podélného posuvu: 0,063 - 2,52 mm/ot.
• Rozsah příčného posuvu: 0,027 - 1,07 mm/ot.
• Metrický závit: 1 - 14 mm (22 typů)
• Palcový závit: 28-2 stoupání/palec (25 typů)
• Modulární závit: 0,5-7 mm (18 typů)
• D.P. závit: 56-4 D.P. (24 druhů)
• Podélný zrychlený posuv: podélný - 4,5 m/min., příčný - 1,9 m/min.
• Průměr pinoly koníku: 75 mm
• Prodloužení pinoly koníku: 150 mm
• Konec pinoly koníka: MK 5
• Digitální odpočet: pro 3 osy
• Výkon hlavního motoru S1/S6: 7,5/9 kW
• Výkon čerpadla chladicí kapaliny S1/S6: 40/48 W
• Celkové rozměry: 3132 x 975 x 1270 mm
• Hmotnost cca.: 3300 kg (±2%)

Hlavní výhody:

• Univerzální soustruh CORMAK 500 x 1500YC lze použít pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické, palcové modulární a DP závitování, vrtání a protahování.
• Pevná litinová konstrukce lůžka zajišťuje maximální snížení vibrací. Lůžko je navíc vytvrzeno a precizně vybroušeno. Vhodná šířka lůžka 400 mm zajišťuje stabilní a přesné pracovní podmínky. Lůžko stroje je mimořádně odolné vůči zkroucení a nevibruje, což je základní podmínkou přesného soustružení.
• Centrální systém přepínání posunu, podávací šroub a podávací hřídel pro řezání závitů.
• Digitální údaj funguje ve (3) třech osách pohybu: podélná, příčná, horní sáně. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Soustruh vybaven vysoce kvalitním zesíleným systémem uložení vřetena. Moderní ložisko hlavního vřetena s kuličkovými ložisky.
• Optimální pracovní výsledky zajišťuje velký průchod vřetene 105 mm, 3-čelisťové sklíčidlo soustruhu 315 mm a výkonný 7,5 kW motor.
• Systém rychlého podélného a příčného posuvu výrazně zkracuje dobu obrábění a zvyšuje produktivitu.
• Kalená a broušená ozubená kola ve vřetenovém převodu – zajišťují dlouhodobou provozní stabilitu.
• Vybaven vodícím šroubem a podávacím hřídelem pro závitování, automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu na převodovce.
• Široká škála soustružených závitů: metrický (22) 1 - 14 mm, palcový (25) 2-28 T.P.I, modulární (18) 0,5-7 M.P., D.P. (24) 4-56 D.P. Soustružení pravých a levých závitů.
• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Tato funkce je navržena tak, aby šetřila čas tím, že umožňuje uvolnění matice vodicího šroubu několika pohyby, aby se suport rychle a manuálně vrátil do původní polohy.
• Lůžko má vyměnitelný můstek pro otáčení větších prvků. Tento model soustruhu umožňuje obrábění maximálního průměru 710 mm s odstraněným můstkem.
