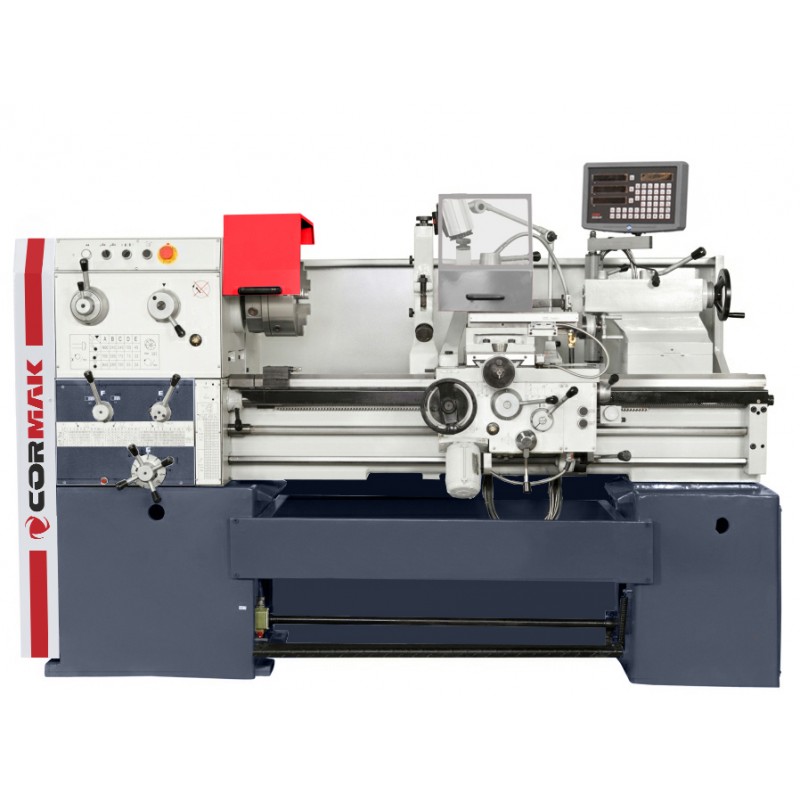

Univerzální soustruh 500x1000 / 80

Detailní popis produktu

Vlastnosti stroje

Moderní univerzální soustruh, snadno použitelný, s lamelovou třecí spojkou a digitálním výstupem pro 3-osu. Používá se v továrnách na opravy a výrobu nástrojů, jakož i v sériové výrobě.

• Několik možnosti uplatnění ve všeobecném strojírenství, výrobě, sériové výrobě komponentů, odborných školících dílnách atd.
• Odnímatelný můstek umožňuje zpracování obrobků s velkým průměrem

• Moderní ložisko hlavního vřetena s kuličkovými ložisky

• Centrální systém přepínání posuvu, vodící šroub a vodicí hřídel na závitování

• Přesná rychlost a regulace posuvu

• Lůžko stroje je mimořádně odolné proti zkroucení a nepodléhá vibracím, díky čemuž je splněna základní podmínka přesného soustružení.

Technické parametry

Oběžný průměr nad ložem - 500 mm s LCD displejem

Oběžný průměr nad suportem - 300 mm

OTOČNÝ PRŮMĚR MOSTU - 580 mm

Rozteč hrotů - 1 000 mm

PRŮMĚR PRŮMĚRU VŘETENA - 80 mm

PRŮMĚR soustruhy - 250 mm

Hrot vřetena - D1-8

OBLAST OTÁČENÍ VŘETENA - 24 - 1 600 ot./min

PODÉLNÝ POSUV - 0,072 - 4,038 mm / ot

PŘÍČNÝ POSUV - 0,036 - 2,019 mm / ot

Rychlý posun - NE

Metrickým závitem - 0,5 - 28 mm

Palcového závitu - 1 - 56 TPI

MODULÁRNÍ závity - 0,5 - 3,5 mm

Závity DP - 8 - 56 DP

ŠÍŘKA STOLU - 330 mm

MAXIMÁLNÍ ROZMĚRY NÁSTROJE - 25 x 25 mm

KUŽEL KONÍ - MT 5

DIGITÁLNÍ ČTENÍ - pro 3-os

HLAVNÍ VÝKON MOTORU - 5,5 kW

ROZMĚRY - 2420 mm x 1150 mm x 1550 mm

ČISTÁ HMOTNOST - 2280 kg

Dostupné vybavení

• DIGITÁLNÍ ČTENÍ

• PEVNÝ ODPOČET

• MOBILNÍ ODPOČINEK

• BEZPEČNOSTNÍ nožní brzdy

• OCHRANA PROTIČIPU PRO CELOU DÉLKU soustruhu

• CHLADÍCÍ SYSTÉM

• MONTÁŽ HALOGENOVÉHO OSVĚTLENÍ 24V

• UKAZATEL NITÍ

• SADA NÁŘADÍ


Doplňková výbava na přání

• Bruska na hřídele a otvory

• Pravítko pro kužely

• Rychlý posun

• Držák nástrojů pro rychlou výměnu
