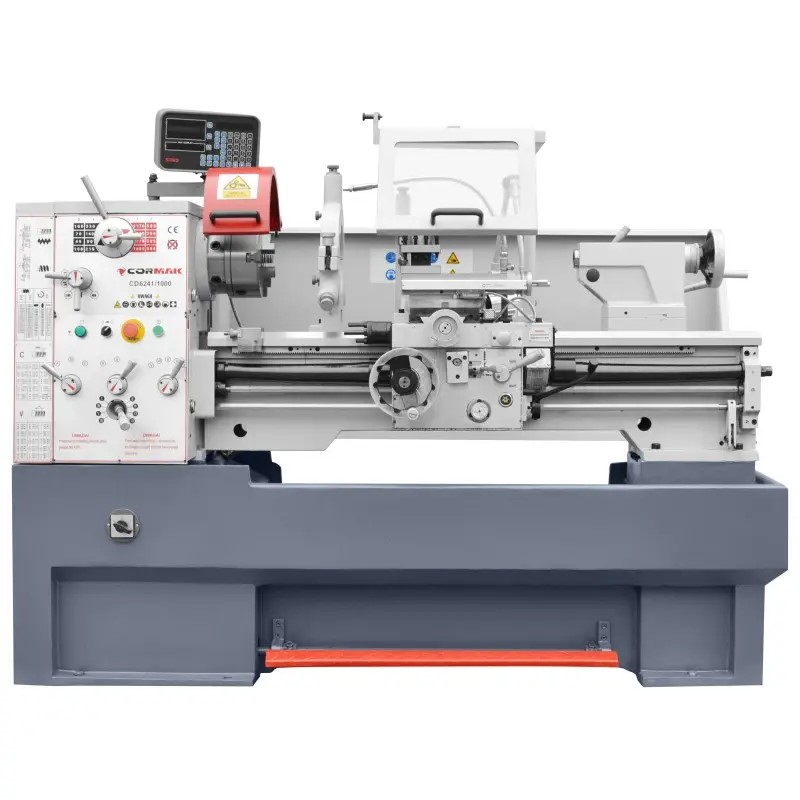

Univerzální soustruh CORMAK 410 x 1000

Detailní popis produktu

✅ Průmyslový soustruh na kov CORMAK 410x1000 (CD6241/1000) má pevnou litinovou konstrukci lůžka a je vybaven 16stupňovou převodovkou s indukčním motorem 2,8/3,3 kW (duální rozsah) - nejvyšší kroutící moment. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické a palcové závitování, vrtání a protahování.

Technické parametry

• 3-čelisťové sklíčidlo: 200 mm
• Max. průměr otáčení nad lůžkem: 410 mm
• Točný průměr nad supotrem: 255 mm
• Průměr otáčení v dutině můstku: 580 mm
• Vzdálenost mezi hroty: 1000 mm
• Výška hrotů: 205 mm
• Rozsah posunu horních saní: 145 (0,02) mm
• Rozsah příčného posunu: 225 (0,02) mm
• Rozsah podélného posunu: 750 (0,2) mm
• Šířka lůžka: 250 mm
• Průchod vřetene: 52 mm
• Hrot vřetene: D1-6 CAMLOCK
• Kužel vřetene: MK6
• Rozměry držáku soustruhu: 100 x 100 x 32 mm
• Maximální rozměry nástroje: 20 x 20 mm
• Otáčky vřetena: 16 rozsahů 45 - 1800 ot./min
• Rozsah otáček vřetene: 45,70,90,108,140,165, 215,255,330,385,510, 585,770,900,1170,1800 ot./min.
• Metrický závit: (42) 0,2 - 14 mm/ot.
• Palcový závit: (42) 2 - 72 T.P.I.
• Modulární závit: (18) 0,3 - 3,5 mm
• Závit D.P.: (21) 8-44 D.P.
• Rozsah podélného posuvu: (17) 0,05 - 1,7 mm/ot.
• Rozsah příčného posuvu: (17) 0,025 - 0,85 mm/ot.
• Průměr pinoly koníku: 50 mm
• Prodloužení pinoly koníku: 120 (0,02) mm
• Kužel pinoly koníka: MK4
• Výkon hlavního motoru: 2,8/3,3 kW
• Výkon čerpadla chladicí kapaliny S1/S6: 0,1/0,12 kW
• Rozměry d/š/v: 2050 x 900 x 1650 mm
• Hmotnost (čistá): 1600 kg

Hlavní výhody:

• Univerzální soustruh CORMAK 410x1000 (CD6241/1000) lze použít pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické, palcové modulární a DP závitování, vrtání a protahování.
• Pevná litinová konstrukce lůžka zajišťuje maximální snížení vibrací. Lůžko je navíc vytvrzeno a precizně vybrušeno.
• Digitální údaj funguje ve (3) třech osách pohybu: podélná, příčná, horní sáně. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů po osu na digitální obrazovce.
• Soustruh je vybaven vysoce kvalitním zesíleným systémem uložení vřetena.
• Optimální pracovní výsledky zaisťuje velký průchod vřetena 52 mm.
• Kalená a broušená ozubená kola ve vřetenové převodovce. Vhodná šířka lůžka 250 mm zajišťuje stabilní a přesné pracovní podmínky.
• Vybaven vodícím šroubem a podávacím hřídelem pro závitování, automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu na převodovce.
• Široká nabídka soustružených závitů: metrický (42) 0,2 - 14 mm/ot., palcový (42) 2 - 72 T.P.I., modulární (18) 0,3 - 3,5 mm, závit D.P. (21) 8-44 D.P. Soustružení pravých a lvých závitů.
• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Tato funkce je navržena tak, aby šetřila čas tím, že umožňuje uvolnění matice vodicího šroubu v několika přechodech, aby se suport rychle a manuálně vrátil do původní polohy.
• Lůžko má vyměnitelný můstek pro otáčení větších prvků. Tento model soustruhu umožňuje obrábění maximálního průměru 580 mm s odstraněným můstkem.
