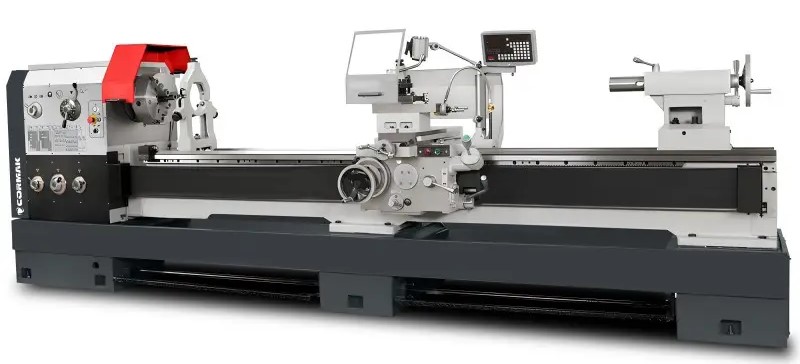

Univerzální soustruh CORMAK GOLIAT 800 x 3000

Detailní popis produktu

✅ Průmyslový soustruh na kov CORMAK GOLIAT 800 x 3000 mm - pevná litinová konstrukce lůžka, vybavený 12-rychlostní převodovkou s výkonným indukčním motorem 7,5 kW/400 V - maximální točivý moment, velký točivý moment. Doporučuje se pro soustružení tvrdých ocelí, mechanické soustružení. Může být použit pro mnoho úkolů, jako je vnitřní a vnější soustružení, kuželové soustružení, metrické a palcové závitování, vrtání a protahování. Soustruh série GOLIAT byl vytvořen speciálně pro průmyslovou výrobu velkých komponentů. Používá se v průmyslových provozech pro sériovou a střednosériovou výrobu.

Technické parametry:

• Max. průměr otáčení nad lůžkem: Ø800 mm
• Max. průměr otáčení nad suportem: Ø540 mm
• Max. průměr otáčení v dutině můstku: Ø1010 mm
• Vzdálenost hrotů: 3000 mm
• Šířka lůžka: 500 mm
• Velikost nástroje: 25x25 mm
• Max. posuv horních saní: 145 mm
• Max. posuv příčných saní: 375 mm
• Průchod vřetene: Ø105 mm
• Hrot vřetene: D1-8 CAMLOCK
• Otáčky vřetene: 12 rychlostí (36-1600 ot./min.)
• Počet a rozsah podélných posuvů: 65 (0,063-2,52 mm/ot.)
• Počet a rozsah příčných posuvů: 65 (0,027-1,07 mm/ot.)
• Metrický závit: 22 (1-14 mm)
• Palcový závit: 25 (28-2 TPI rozteče na palec)
• Modulární závit: 18 (0,5-7 mm)
• DP závitu: 24 (56-4 DP)
• Rychlý podélný posuv: 4,5 m/min.
• Rychlý příčný posuv: 1,9 m/min.
• Průměr pinoly koníku: 75 mm
• Kužel koníka: MT5
• Max. posun pinoly koníku: 150 mm
• Příčný posun koníka: ±15 mm
• Hlavní motor S1/S6: 7,5/9 kW / 400V
• Rychloposuvný motor: 250W
• Čerpadlo chladící kapaliny: 60W
• Rozměry d/š/v cca: 4500 x 1100 x 1450 mm
• Hmotnost cca: 4 600 kg (±2 %)

Hlavní výhody:

• Univerzální soustruh GOLIAT 800 x 3000 (CJ6280QC/3000) lze použít pro mnoho úkolů, jako je vnitřní a vnější soustružení, kužel, leštění, metrické, palcové modulární a DP závitování, vrtání a protahování.
• Pevná litinová konstrukce lůžka zajišťuje maximální snížení vibrací. Lůžko je navíc tvrzeno a precizně broušeno. Lůžko stroje je mimořádně odolné vůči kroucení a nevibruje, díky čemuž je splněna základní podmínka pro přesné soustružení.
• Centrální systém přepínání podávání, vodicí šroub a podávací hřídel pro řezání závitů.
• Digitální údaj funguje ve (3) třech osách pohybu: podélná, příčná, horní sáně. Zpracovaný elektronický signál z optických pravítek vizualizuje získané hodnoty z pohybů podél os na digitální obrazovce.
• Soustruh je vybaven kvalitním zesíleným systémem uložení vřetena. Moderní ložisko hlavního vřetena s kuličkovými ložisky.
• Optimální pracovní výsledky zajišťuje velký průchod vřetena 105 mm, osová vzdálenost 3000 mm, 3-čelisťové sklíčidlo soustruhu 315 mm, šířka lůžka 500 mm a výkonný 7,5 kW motor.
• Systém rychlého podélného a příčného posuvu výrazně zkracuje dobu obrábění a zvyšuje produktivitu.
• Kalená a broušená ozubená kola ve vřetenovém převodu – zajišťují dlouhodobou provozní stabilitu.
• Vybaven vodícím šroubem a podávacím hřídelem pro závitování, automatický podélný a příčný posuv.
• Jednoduché nastavení otáček vřetena a automatický posuv z ergonomického ovládacího panelu na převodovce.
• Hodiny pro soustružení závitů určené k přesnému počítání závitů. Tato funkce je navržena tak, aby šetřila čas tím, že umožňuje uvolnění matice vodicího šroubu několika přechody, aby se suport rychle a manuálně vrátil do původní polohy.
• Lůžko má vyměnitelný můstek pro otáčení větších prvků. Tento model soustruhu umožňuje obrábění maximálního průměru 900 mm s odstraněným můstkem.
