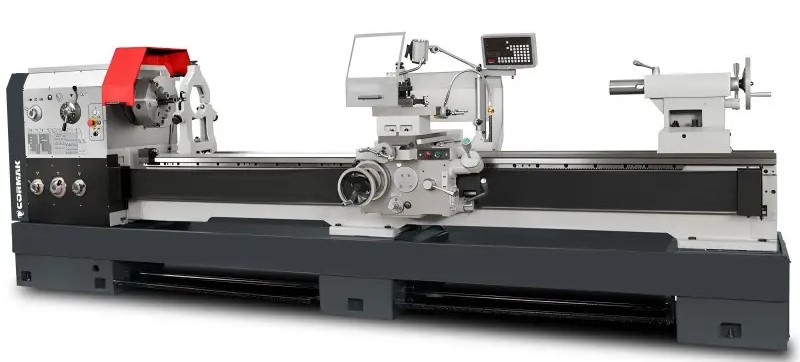

Univerzální soustruh CORMAK GOLIAT 660x3000

Detailní popis produktu

✅ Soustruh CORMAK GOLIAT 660 byl vytvořen speciálně pro průmyslovou výrobu jednotlivých komponentů. Základní verze obsahuje veškerou podstatnou doplňkovou výbavu, díky které se výrazně rozšiřuje rozsah jejího použití.

Technické údaje

• Max. průměr otáčení nad lůžkem: ɸ 660 mm
• Max. průměr otáčení nad suportem: ɸ 420 mm
• Max. průměr otáčení nad můstkem: ɸ 870 mm
• Vypočtová délka můstku: 240 mm
• Šířka lůžka: 400 mm
• Max. délka obrobku: 3000 mm
• Max. délka točení: 2950 mm
• Otvor průchodu vřetene: ɸ 105 mm
• Průměr a výška otvoru vřetena: ɸ 113 mm 1:20
• Hrot vřetene: Cam-lock D1-8
• Otáčky vřetene: 12 kroků, 36-1600 ot./min
• Počet a rozsah podélných závitů: 65 druhů; 0,063-2,52 mm/ot.
• Počet a rozsah příčných závitů: 65 druhů 0,027-1,07 mm/ot.
  Počet a typy vláken
• Metrický závit: 1-14 mm, 22 druhů
• Palcový závit: 28-2 závity/palec, 25 druhů
• Modulární závit: 0,5-7mm, 18 druhů
• DP závit: 56-4DP, 24 druhů
• Rychlý podélný posuv: 4,5 m/min
• Rychlý příčný posuv: 1,9 m/min
• Stoupání vodicího šroubu: 12 mm
• Výška vřetene k povrchu ložisek nástroje: 28 mm
• Sekce nástroje: 25 mm x 25 mm
• Úhel naklonění držáku: +/- 90°
• Max. posunutí držáku nože: 145 mm
• Max. posunutí příčných saní: 310 mm
• Průměr otočného hrotu koníka: 75 mm
• Kužel otočného hrotu koníka: MK 5
• Max. posunutí otočného hrotu: 150 mm
• Příčný posun koníka: +/- 15 mm
• Motor - výkon S1/S6 a otáčky: 7,5/9 kW, 1450 ot./min 50 Hz
• Rozměry stroje: 4632 mm x 975 mm x 1450 mm
• Celková hmotnost stroje: 3790 kg

Výbava v závislosti na verzi

• 3-čelisťové sklíčidlo soustruhu
• 4-čelisťové sklíčidlo soustruhu
• čelní štít
• stabilní odpočinek
• pohyblivý odpočinek
• 3-osý digitální odčítání
• redukční objímka vřetena
• chladící systém
• Instalace 24V halogenového osvětlení
• indikátor závitu
• kompletní nástroje
• CE prohlášení o shodě
