Detailní popis produktu
Popis stroja

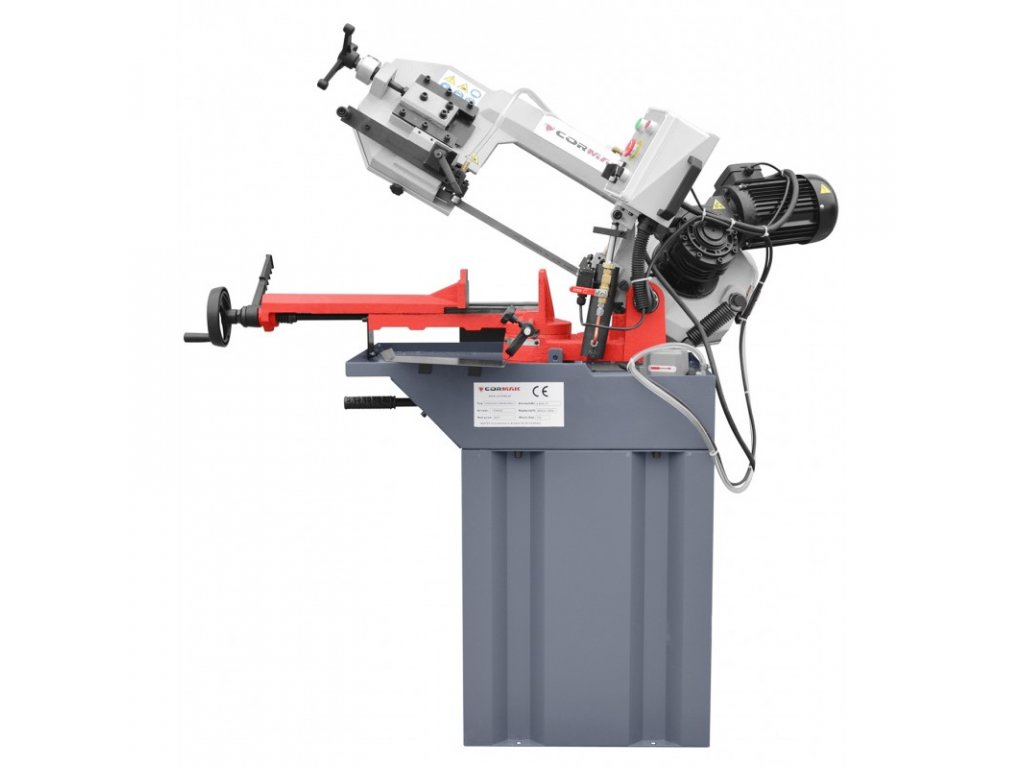

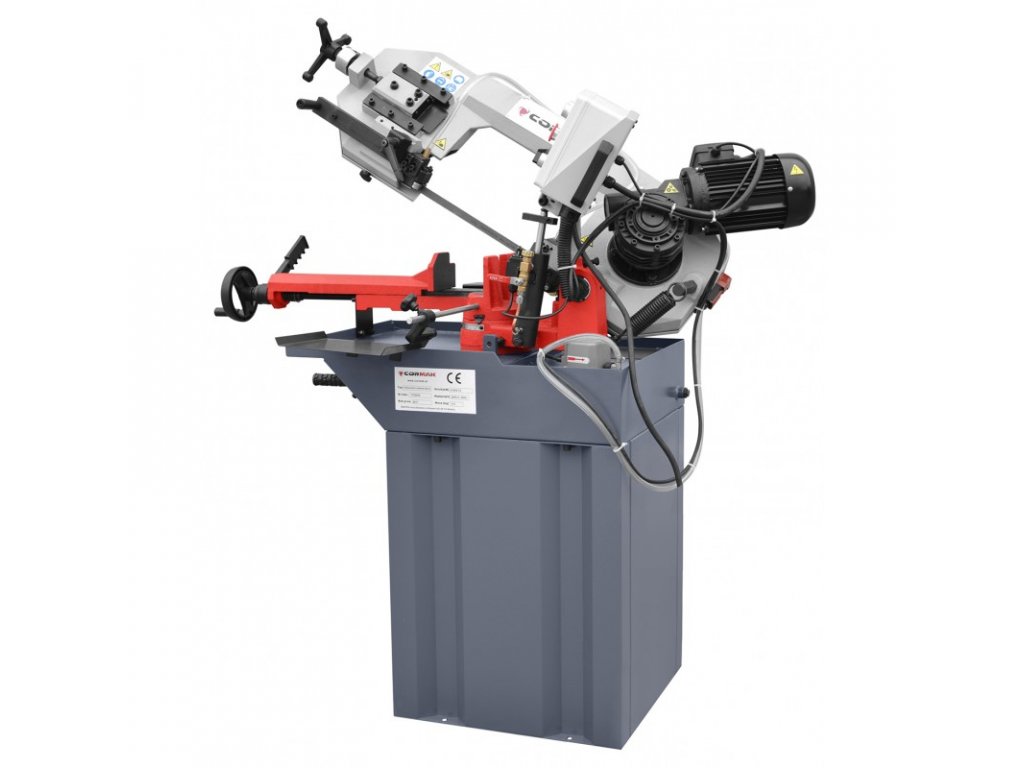

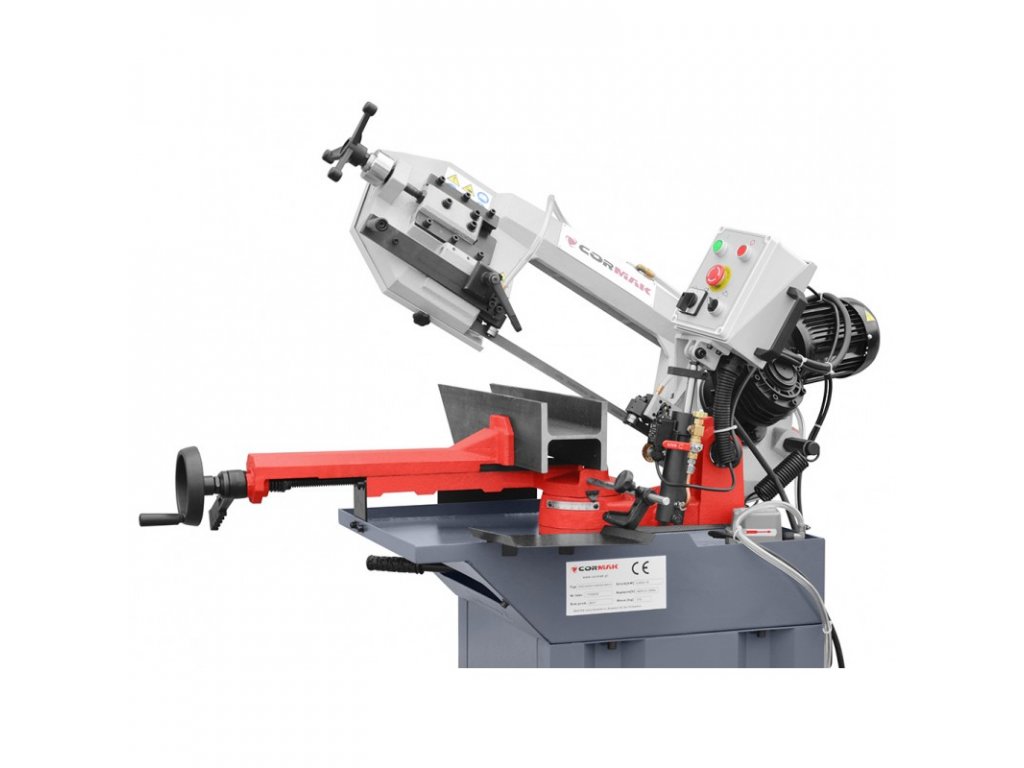

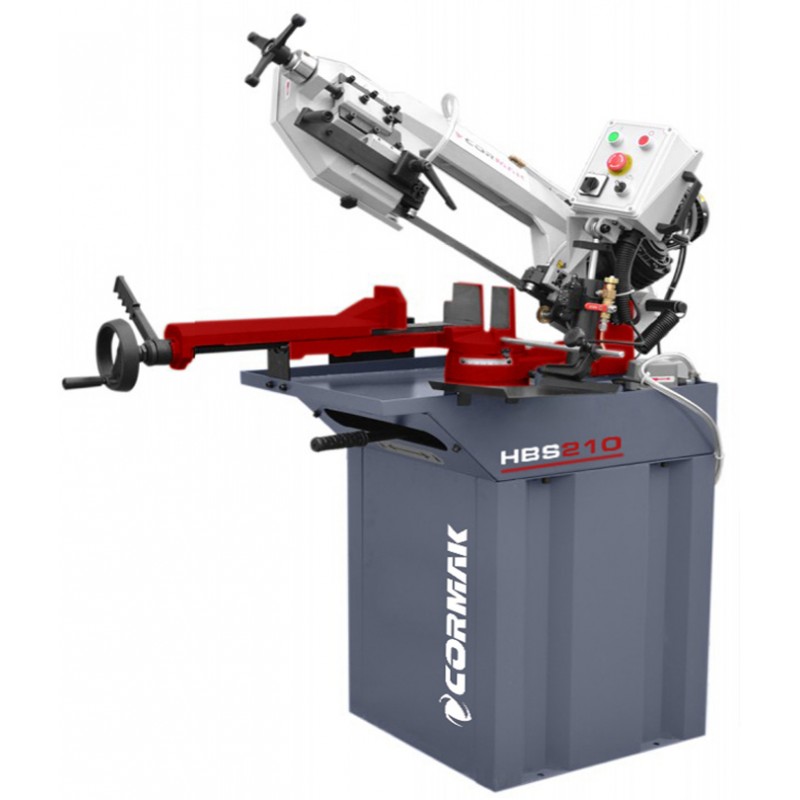

Horizontálna pásová píla na kovy s otočným ramenom umožňuje rezanie v rovine kolmej na os rezaného materiálu a v ľubovoľnom uhle v rozmedzí od 0 do 60 °. Pohon od elektromotora po koleso poháňajúce strihací pás je prenášané motorom s MECHANICKÝM prevodom (nie remeňom). Rezací pás je napnutý na dvoch liatinových kolesách ručným napínačom a vedený cez sadu ložiskových valčekov.

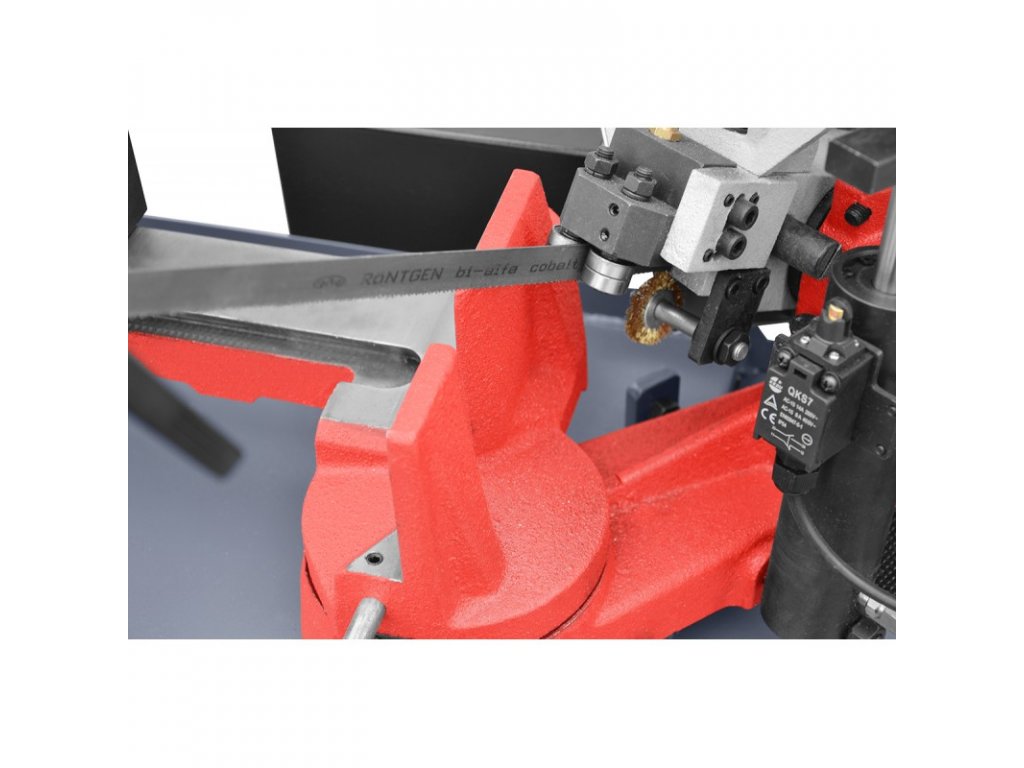

Rezaný materiál je možné podávať ručne alebo pomocou ľubovoľného mechanického zariadenia, zatiaľ čo prísun nástroja sa vykonáva gravitačne na princípe prietoku oleja v dvojkomorovom hydraulickom valci. Vhodná rýchlosť poklesu ramena sa dosiahne vďaka ventilu regulujúcemu tok oleja medzi komorami. Vedenia pásov sú vybavené súpravou ložiskových valčekov. To má obrovský vplyv na vedenie pásu, jeho životnosť, rovnosť, presnosť a kvalitu rezu.
Základňa je vyrobená ako pevné teleso zvárané z oceľových plechov. Vo vnútri sa nachádza samostatná nádrž na chladiacu kvapalinu s elektrickým čerpadlom. Konštrukcia hornej časti podstavca poskytuje nádrž na vypúšťanie chladiacej kvapaliny a zachytávanie triesok vznikajúcich pri rezaní materiálu. K základni je pripevnený liatinový pracovný stôl s otočným ramenom a ovládacím panelom na samostatnom ramene. V procese rezania je hlavným rezným pohybom pohyb strihacieho pásu a pohyb spodného ramena. Rýchlosť poklesu ramena (rýchlosť rezania) je regulovaná hydraulickým pohonom.
V spodnej polohe ramena (po rezaní materiálu) sa pohon pilového pásu automaticky vypne. Bezpečnosť bude zaistená krytmi strihacieho pásu a mikrospínačmi, ktoré zastavia činnosť motora po ukončení rezacieho cyklu alebo otvorení ktoréhokoľvek z krytov, ďalšia ochrana spočíva v automatickom vypnutí rezača v prípade zlomenia strihacieho pásu.
Technické špecifikácie
DĹŽKA PÁSKY - 2110 x 0,9 x 20 mm
MOTOR - S1 100%: 0,75 kW
MOC - 230 V 50 Hz
RÝCHLOSŤ PÁSOV - 65 m / min (50 Hz)
HMOTNOSŤ - 173 kg
VEĽKOSŤ BALENIA - 1 150 x 560 x 930 mm
Max. rozsah rezu [mm]
Rez | |||
0º | ø170 | 170 x 120 | 170 x 170 |
30º | ø150 | 140 x 140 | 140 x 140 |
45º | ø130 | 110 x 110 | 110 x 110 |
60º | ø70 | 60 x 60 | 60 x 60 |
