Detailní popis produktu
Popis stroje
Horizontální pásová pila na kovy s otočným ramenem umožňuje řezání v rovině kolmé na osu řezaného materiálu a v libovolném úhlu v rozmezí od 0 do 60 °. Pohon od elektromotoru po kolo pohánějící stříhací pás je přenášeno motorem s MECHANICKÝM převodem (ne řemenem). Řezací pás je napnutý na dvou litinových kolech ručním napínákem a veden přes sadu ložiskových válečků.

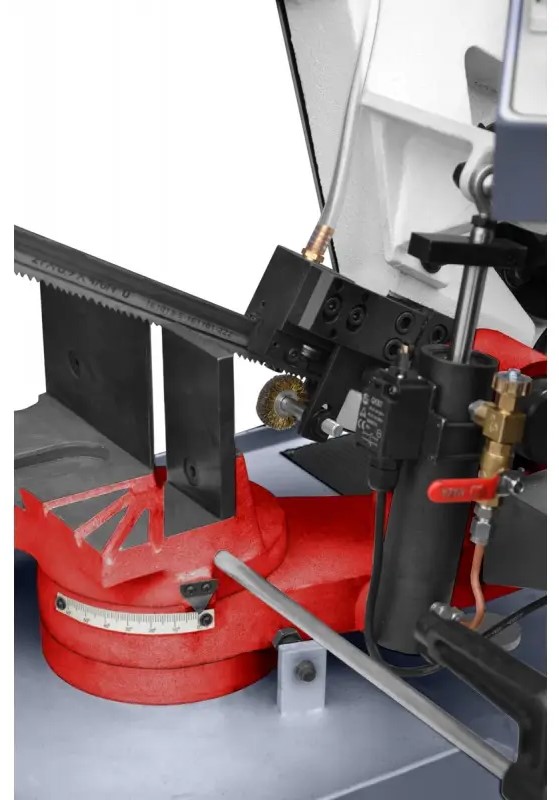

Řezaný materiál lze podávat ručně nebo pomocí libovolného mechanického zařízení, zatímco přísun nástroje se provádí gravitačně na principu průtoku oleje v dvoukomorovém hydraulickém válci. Vhodná rychlost poklesu ramene je dosaženo díky ventilu regulující tok oleje mezi komorami. Vedení pásů jsou vybaveny sadou ložiskových válečků. To má obrovský vliv na vedení pásu, jeho životnost, rovnost, přesnost a kvalitu řezu.
Vhodná rychlost řezání (rychlost pásu) se získá změnou polohy tlačítka na ovládacím panelu. Pro jednotlivé typy a třídy materiálů by se měla zvolit vhodná rychlost řezání. Na rameni je ovládací panel.
Základna je vyrobena jako pevné těleso svařované z ocelových plechů. Uvnitř se nachází samostatná nádrž na chladicí kapalinu s elektrickým čerpadlem. Konstrukce horní části podstavce poskytuje nádrž pro vypouštění chladicí kapaliny a zachytávání třísek vznikajících při řezání materiálu. K základně je připevněn litinový pracovní stůl s otočným ramenem a ovládacím panelem na samostatném rameni. V procesu řezání je hlavním řezným pohybem pohyb stříhacího pásu a pohyb spodního ramene. Rychlost poklesu ramene (rychlost řezání) je regulována hydraulickým pohonem.
Rychlost posuvu se reguluje na ovládacím panelu řezacího stroje. Plynulá regulace řezné rychlosti v rozsahu 0-90 m / min. Ve spodní poloze ramene (po řezání materiálu) se pohon pilového pásu automaticky vypne. Bezpečnost bude zajištěna kryty stříhacího pásu a mikrospínači, které zastaví činnost motoru po ukončení řezacího cyklu nebo otevření kteréhokoliv z krytů, další ochrana spočívá v automatickém vypnutí řezače v případě zlomení stříhacího pásu.
Technické specifikace
DÉLKA PÁSKY - 2110 x 0,9 x 20 mm
PRŮMĚR HNACÍHO KOLA - 260 mm
MOTOR - 950 W, 2 póly
VÝKON - 400 V 50 Hz
RYCHLOST PÁSŮ - 0-90 m / min (plynulé nastavení)
VÝŠKA ZÁKLADNÍ ZÁKLADU - 890 mm
ROZMĚRY D x Š x V - 1300 x 700 x 1350 mm
VÝŠKA SE ZVÝŠENÝM RAMENEM - 1 600 mm
HMOTNOST - 152/190 kg
Max. rozsah rezu [mm]
Řez | ![]() |
![]() |
![]() |
0º | ø170 | 170 x 210 | 170 x 170 |
30º | ø150 | 140 x 140 | 140 x 140 |
45º | ø130 | 110 x 110 | 110 x 110 |
60º | ø70 | 60 x 60 | 60 x 60 |
Doplňkové parametry
Kategorie: | Kovoobráběcí stroje |
---|---|
Hmotnost: | 190 kg |
